N'enlevez pas les entretoises sur les parois laterales et/ou _ l'arriere du four. Ces
entretoises centrent le four dans l'espace fourni. Le four doit _tre centre pour prevenir une
accumulation excessive de chaleur pouvant causer un feu ou des dommages.
La distancesuggereedu plancher est 11Y2"(29.2 cm).
La distanceminimale requiseest 41/2"(11.4 cm).
1Y2"(3.8cm)
Min.
B
48 5/8"
(123.5 cm)
o
PorteSuverte
(voir note 2) ....
--...
"11 ,"
(29.2
Entretoise
Entretoise de bois de 2
(5 cm) de largeur si
necessaire (voir note 4)
3" (7,6 cm)
Max,
de jonction
NOTES:
l.La base dolt pouvoir supporter 300 Ibs (136 kg) pour
les moddes 27" et 375 Ibs pour les moddes 30".
2.AIIouez au moins 21 " (53.3 cm) d'espace _ I'avant
du four pour permettre I'ouverture complete de la
porte du four.
3.La dimension G (profondeur du d_coupage) est
critique pour une bonne installation du four. Si la
moulure inf_rieure du four ne vient pas s'accoter
contre I'armoire, ou si un bruit se fait entendre sur
les modules _ convection, v_rifiez la dimension G
pour vous assurer qu'elle est correcte.
**4. Si la hauteur de d@coupage (H) se situe entre
ii
491/8 (125.1 cm) et 493A"(126.4 cm), ajoutez
une entretoise de bois de 2" (5 cm) de largeur
et de hauteur appropri@e de chaque c6t@de
I'ouverture sous I'appareil. L'ajout d'une entretoise
de bois permet de cacher I'espace situ@au haut de
I'ouverture de I'armoire; tandis que I'espace situ@
au has de I'ouverture est cach@par la moulure
d@corative de I'appareil.
**5. Si la hauteur de d@coupage (H) se situe entre
493A'' (126.4 cm) et 511/2" (130.8 cm), vous pouvez
commander une moulure inf@rieure plus large en
contactant un Centre de service.

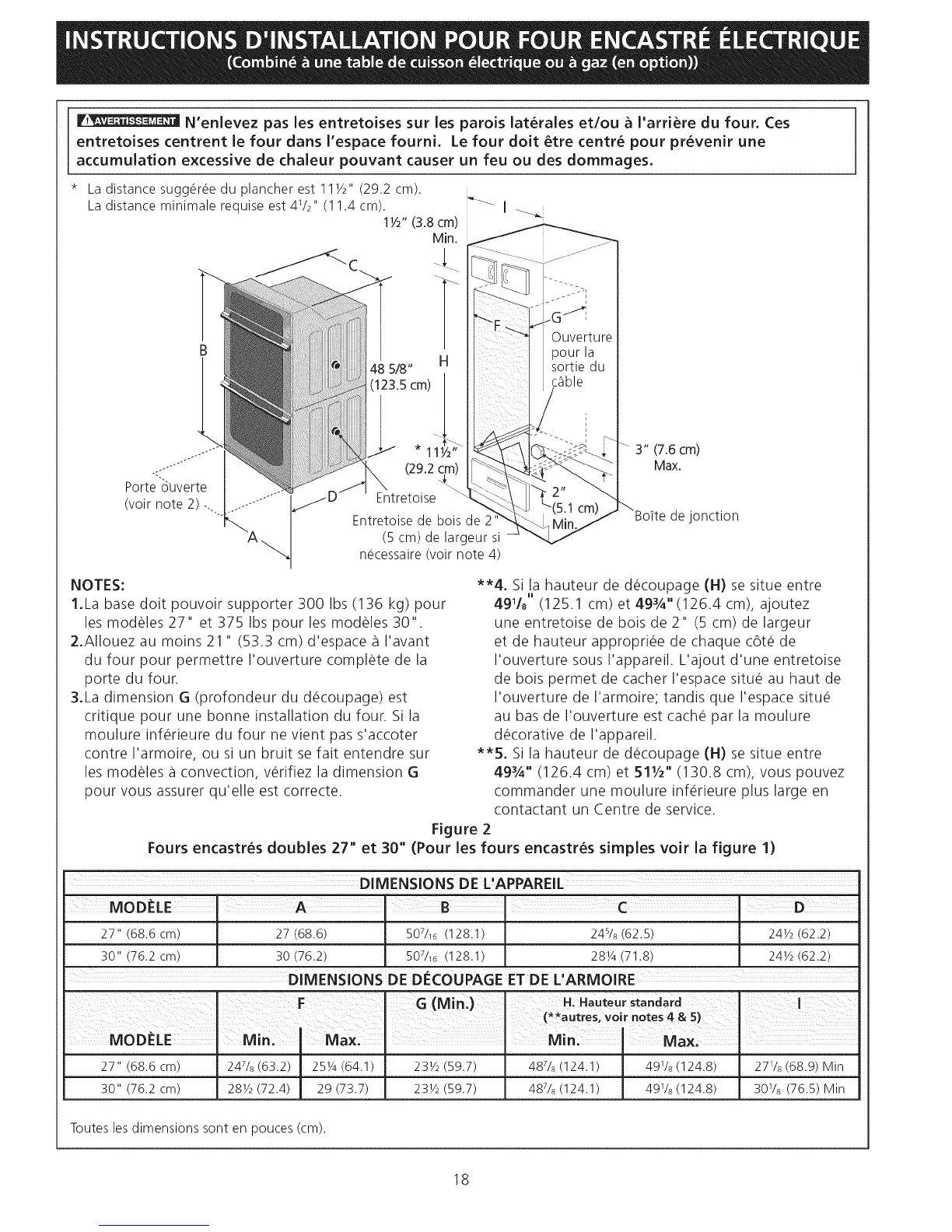

Figure 2
Fours encastres doubles 27" et 30" (Pour les fours encastres simples voir la figure I)
DIMENSIONS DEUAPPAREIL
MODI_LE I A C I D
27" (68.6 cm) 27 (68.6) 507/_6 (128.1) 245/8 (62.5) 241/2 (62.2)
30" (76.2 cm) 30 (76.2) 50%6 (128.1) 281/4 (71.8) 241/2 (62.2)
DIM ENSIO NSD E DI[COU PAGEETD E L'ARM OIRE
27" (68.6 cm)
30" (76.2 cm)
247/s (63.2) 251/4 (64.1)
281/2 (72.4) 29 (73.7)
231/2 (59.7) 487/_ (124.1)
231/2 (59.7) 487/_ (124.1)
4975 (124.8) 2775 (68.9) Min
4975 (124.8) 3075 (76.5) Min
Toutes les dimensions sont en pouces (cm).
