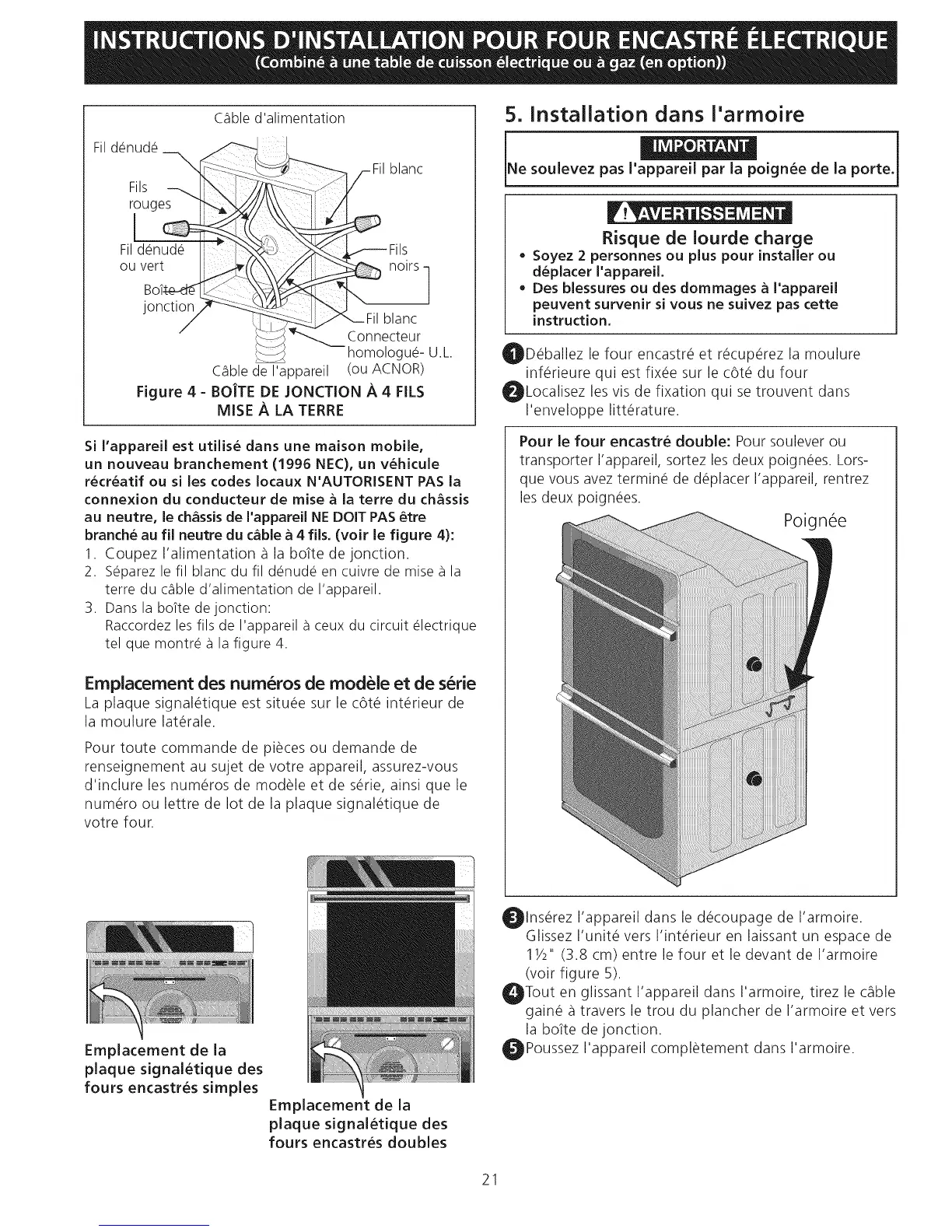

Cable d'alimentation
Fildenude _ /f"'4 !2,,_
"_::::_ _ _ /-Fil blanc
Fils --'_i''-, ! /_1__ J(/
riuge_
Fildenud_ i _-%'_ FiB
ou vert i,.J_y._.(_ noirs]
Bo_ :+
/ +_Fil blanc
_;:.:_ _Connecteur
homologue- U.L.
Cable de I'appareil (ou ACNOR)
Figure 4- BOJTE DE JONCTION A 4 FILS
MISE A LA TERRE
Si I'appareil est utilise dans une maison mobile,
un nouveau branchement (1996 NEC), un vehicule
recreatJf ou sJ les codes Iocaux N'AUTORISENT PAS la
connexion du conducteur de raise a la terre du chassis
au neutre, le chassis de I'appareiJ NE DOlT PAS _tre
branche au fiJ neutre du c_bie a 4 fiJs. (voir ie figure 4):
1. Coupez I'alimentation a la botte de jonction.
2. S@arez le fil blanc du fil denude en cuivre de mise a la
terre du cable d'alimentation de I'appareil.
3. Dans la bo?te de jonction:
Raccordez les ills de I'appareil a ceux du circuit electrique
tel que montre a la figure 4.
Emplacement des numeros de rnodele et de serie
La plaque signal_tique est situ@ sur le c6t_ int_rieur de
la moulure lat@rale.
Pour toute commande de pi@cesou demande de
renseignement au sujet de votre appareil, assurez-vous
d'inclure les num@ros de mod@leet de s@rie,ainsi que le
num@ro ou lettre de lot de la plaque signal@tique de
votre four.
Emplacement de la
5. Installation dans I'armoire
Ne soulevez pas I'appareil par la poignee de la porte,
Risque de Iourde charge
+ Soyez 2 personnes ou plus pour installer ou
depJacer I'appareil.
+ Des blessures ou des dommages a I'appareil
peuvent survenir si vous ne suivez pas cette
instruction,
OD@ballez le four encastr@et r@cup@rezla moulure
inf@rieure qui est fix@ sur le c6t@du four
OLocalisez les vis de fixation qui se trouvent dans
I'enveloppe litt@rature.
Pour le four encastre double: Pour soulever ou
transporter I'appareil, sortez les deux poign@s. Lors-
que vous avez termin@ de d@lacer I'appareil, rentrez
les deux poign@s.
Poignee
plaque signal_tique des
fours encastres simples
Emplacement de la
plaque signaletique des
fours encastres doubles
Olns_rez I'appareil dans le d_coupage de I'armoire.
Glissez I'unit_ vers I'int_rieur en laissant un espace de
11/2"(3.8 cm) entre le four et le devant de I'armoire
(voir figure 5).
_Tout en glissant I'appareil dans I'armoire, tirez le cable
gain_ _ travers le trou du plancher de I'armoire et vers
la botte de jonction.
_Poussez I'appareil compl_tement dans I'armoire.
21
