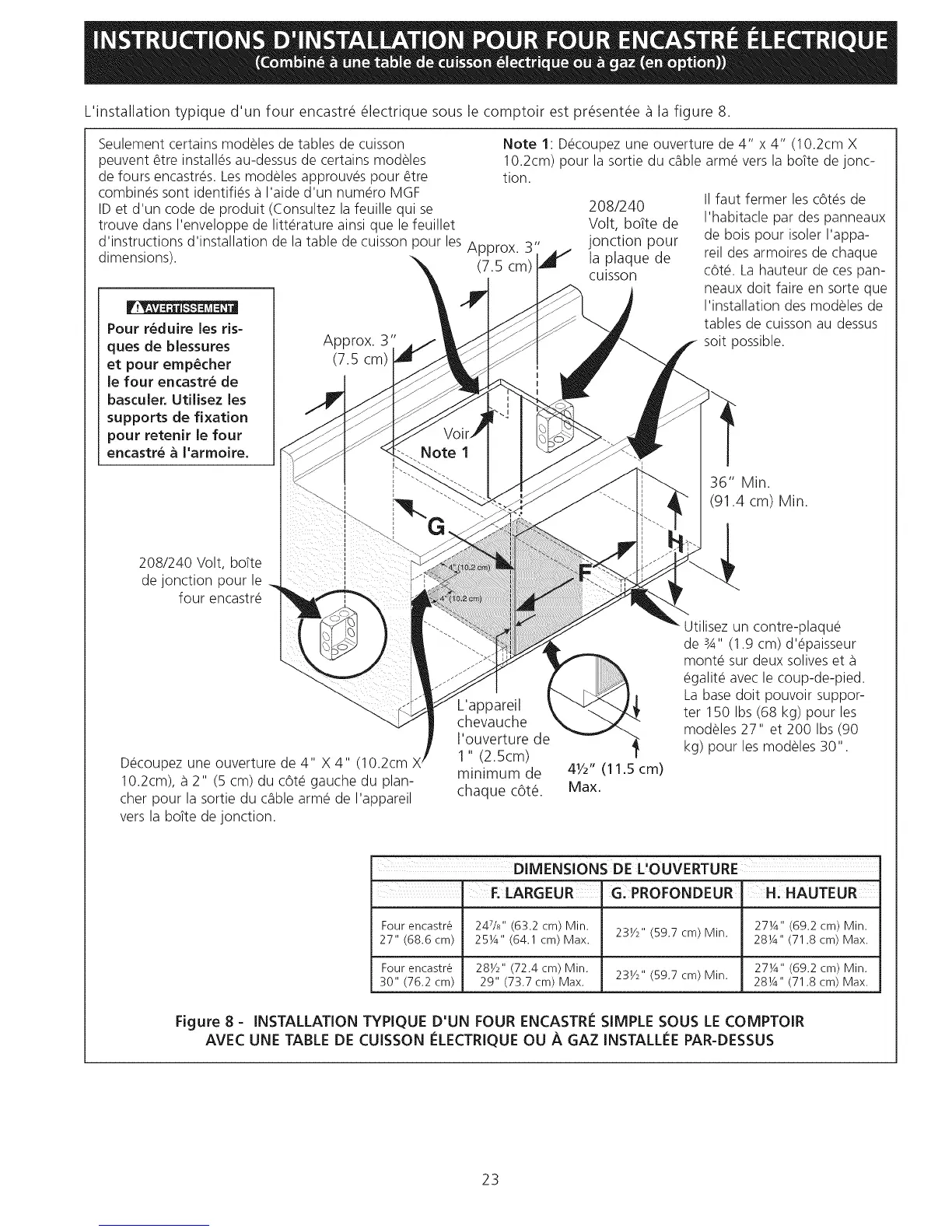

L'installationtypiqued'unfourencastr__lectriquesouslecomptoirestpr_sent_e_lafigure8.
Seulement certains modeles de tables de cuisson
peuvent _tre insta%s au-dessus de certains modeles
de fours encastres. Les modeles approuves pour _tre tion.
combines sont identi%s a I'aide d'un numero MGF
ID et d'un code de produit (Consultez la feuille qui se
trouve dans I'enveloppe de litterature ainsi que le feuillet
d'instructions d'installation de la table de cuisson pour les Approx. 3"
dimensions). (7.5 cm)
Pour reduire les ris-
ques de blessures
et pour ernp_cher
le four encastre de
basculer. Utilisez ies
supports de fixation
pour retenir le four
encastre a I'armoire.
208/240 Volt, botte
de jonction pour le
four encastre
Approx. 3"
(7.5 cm)
. Note 1
Decoupez une ouverture de 4" X 4" (10.2cm X
10.2cm), a 2" (5 cm) du c6te gauche du plan-
chef pour la sortie du cable arme de I'appareil
vers la botte de jonction.
L'appareil
chevauche
I'ouverture de
1" (2.5cm)
minimum de
chaque c6t_.
Note 1 Decoupez une ouverture de 4" x 4" (10.2cm X
10.2cm) pour la sortie du cable arme vers la botte de jonc-
208/240
Volt, botte de
jonction pour
la plaque de
cuisson
II faut fermer les cotes de
I'habitacle par des panneaux
de bois pour isoler I'appa-
reil des armoires de chaque
c6te. La hauteur de ces pan-
neaux doit faire en sorte que
I'installation des modeles de
tables de cuisson au dessus
soit possible.
36" Min.
(91.4 cm) Min.
4V2" (11.5 cm)
Max.
Utilisez un contre-plaque
de 3_,,(1.9 cm) d'epaisseur
monte sur deux soliveset
egalite avec le coup-de-pied.
La basedoit pouvoir suppor-
ter 150 Ibs (68 kg) pour les
modeles 27" et 200 Ibs (90
kg) pour lesmodeles 30".
DIMENSIONS DE L'OUVERTURE
F. LARGEUR G, PROFONDEUR H, HAUTEUR
Fourencastr_ 247/8'' (63.2 cm) Min. 27¼" (69.2 cm) Min.
27" (68.6 cm) 25¼" (64.1 cm) Max. 23F2"(59.7 cm)Min. ,,
28¼ (71.8 cm) Max.
Fourencastr_ 281/2"(72.4 cm) Min. 23F2"(59.7 cm)Min. 27¼" (69.2 cm) Min.
30" (76.2 cm) 29" (73.7 cm) Max. 28¼" (71.8 cm) Max.
Figure 8 - INSTALLATION TYPIQUE D'UN FOUR ENCASTRlt SIMPLE SOUS LE COMPTOIR
AVEC UNE TABLE DE CUISSON leLECTRIQUEOU A GAZ INSTALLleEPAR=DESSUS
23
