21 mm
~50 mm
~50 mm
90
o
90
o
90
o

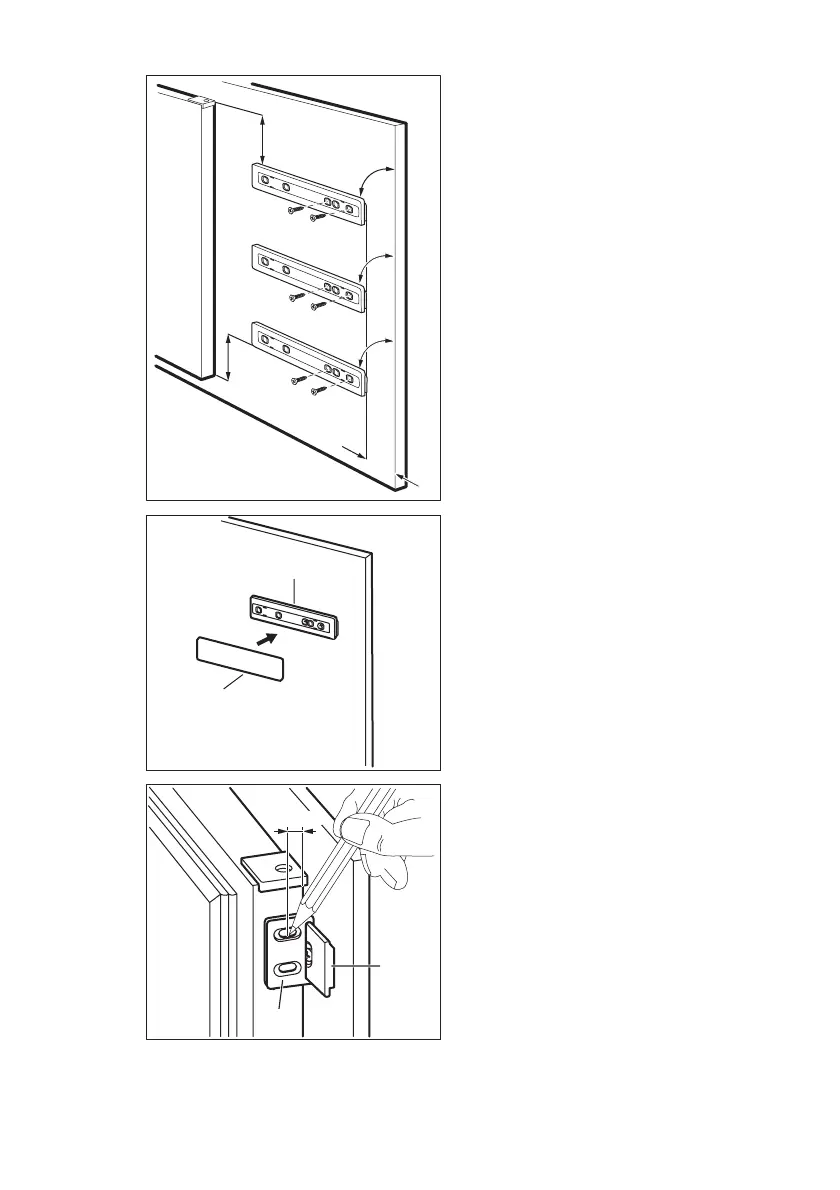

Installare la parte (Ha) sul lato interno della
porta del mobile da cucina.
Ha
Hc
Spingere la parte (Hc) sulla parte (Ha).
Ha
Hb
8 mm
Aprire la porta dell'apparecchiatura e l'anta
del mobile da cucina con un'angolazione di
90°.
Inserire il quadratino (Hb) nella guida (Ha).
Unire la porta dell'apparecchiatura alla por-
ta del mobile e marcare i fori.
Rimuovere le squadrette e forare con una
punta di ø 2 mm a 8 mm dal bordo ester-
no della porta.
Riapplicare il quadratino sulla guida e fis-
sarlo con le viti in dotazione.
ITALIANO 61
