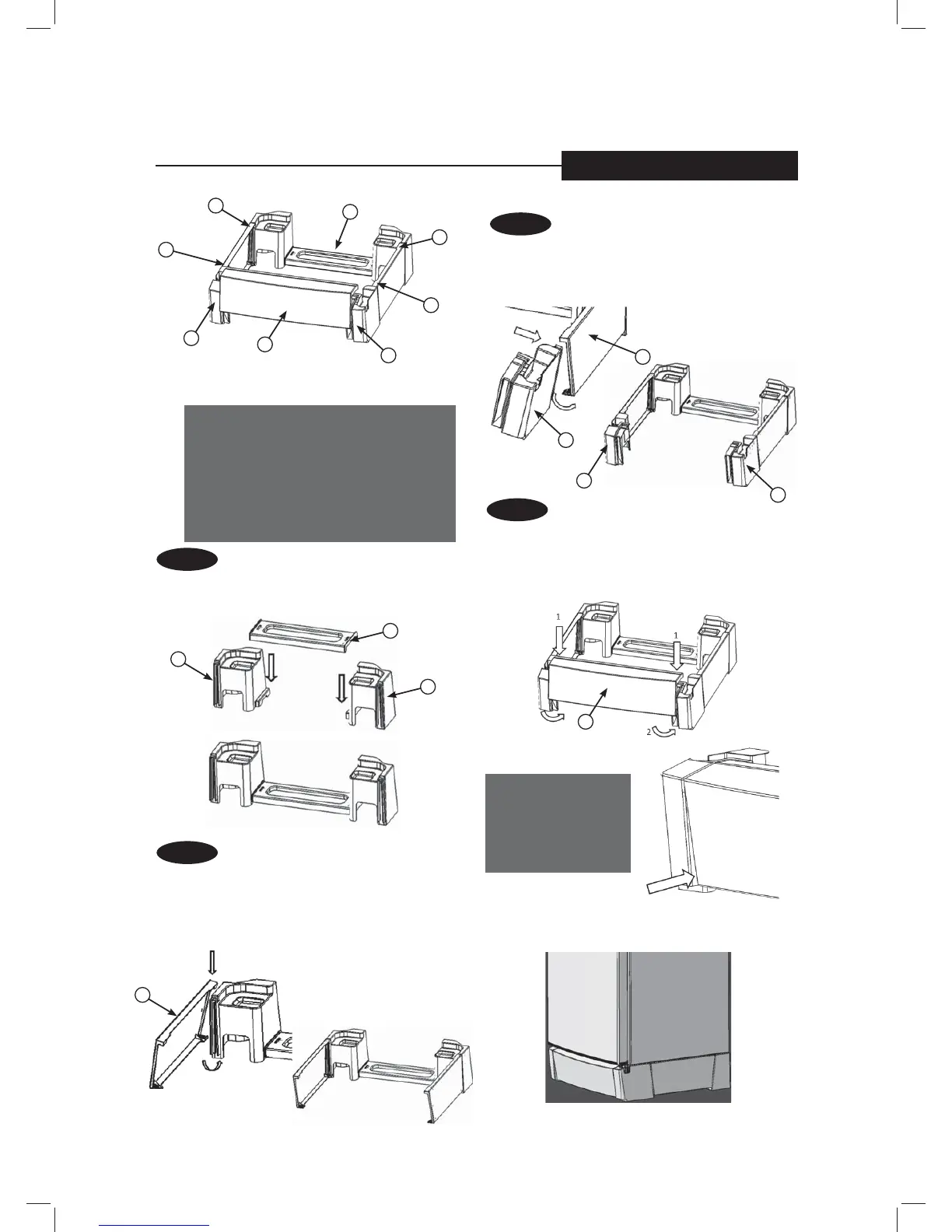

Hướng dẫn lắp đặt bệ chân
ĐƯỢC LẮP RÁP THEO HƯỚNG DẪN (ÁP DỤNG CHO MẪU 210L & 230L)
DANH SÁCH CÁC BỘ PHẬN
1. CHỤP PHÍA TRƯỚC 1
2. GÓC PHÍA TRƯỚC BÊN PHẢI 1
3. GÓC PHÍA TRƯỚC BÊN TRÁI 1
4. GÓC PHÍA SAU BÊN PHẢI 1
5. GÓC PHÍA SAU BÊN TRÁI 1
6. THANH PHÍA SAU 1
7. THANH BÊN HÔNG 2
GHI CHÚ:
Đảm bảo nắp đậy
phía trước (phần 1)
lắp vào cả hai cạnh
theo hình mô tả.
BƯỚC 1
• Định hướng bộ phận 4, 5 và 6 như hình dưới đây.
• Lồng phần 6 theo chiều dọc từ đỉnh vào trong phần
4 và 5 tới khi chạm tới điểm cuối cùng như hình mô tả
BƯỚC 2
• Định hướng phần 7 như hình miêu tả (đưa phần lớn
hơn lên trên)
• Ghim vào khe phần 4 (hoặc 5) từ trên xuống, nhấn
xuống phía dưới để ghim theo hình mũi tên.
• Lặp lại quá trình cho phía bên kia tới điểm cuối cùng
như hình mô tả.
BƯỚC 3
• Ghim phần 2 vào phần 7 theo phía tay phải và sau
đó đưa vào khe. Nhấn xuống phía dưới theo hình
mũi tên.
• Lặp lại quá trình trên với phần 3 theo phía tay trái.
BƯỚC 4
• Định hướng phần 1 theo hình mô tả.
• Chèn phần 1vào khe của phần 2 và 3 từ trên xuống,
sau đó nhấn nhẹ xuống dưới theo mô tả hình mũi
tên tới khi ghim chặt.
Đặt tủ lạnh lên bên trên bệ chân
theo hình mô tả dưới đây.
Tháo dỡ toàn bộ các đóng gói bệ chân (xem
hướng dẫn trong ngăn bên dưới cho các bộ phận)
5
6
4
2
1
3
7
7
7
5
4
6
1
2
2
3
7
LẮP ĐẶT
Vị trí đầu tiên
Vị trí sau bước 1
Vị trí sau
bước 2
Vị trí sau
bước 3
