I
I

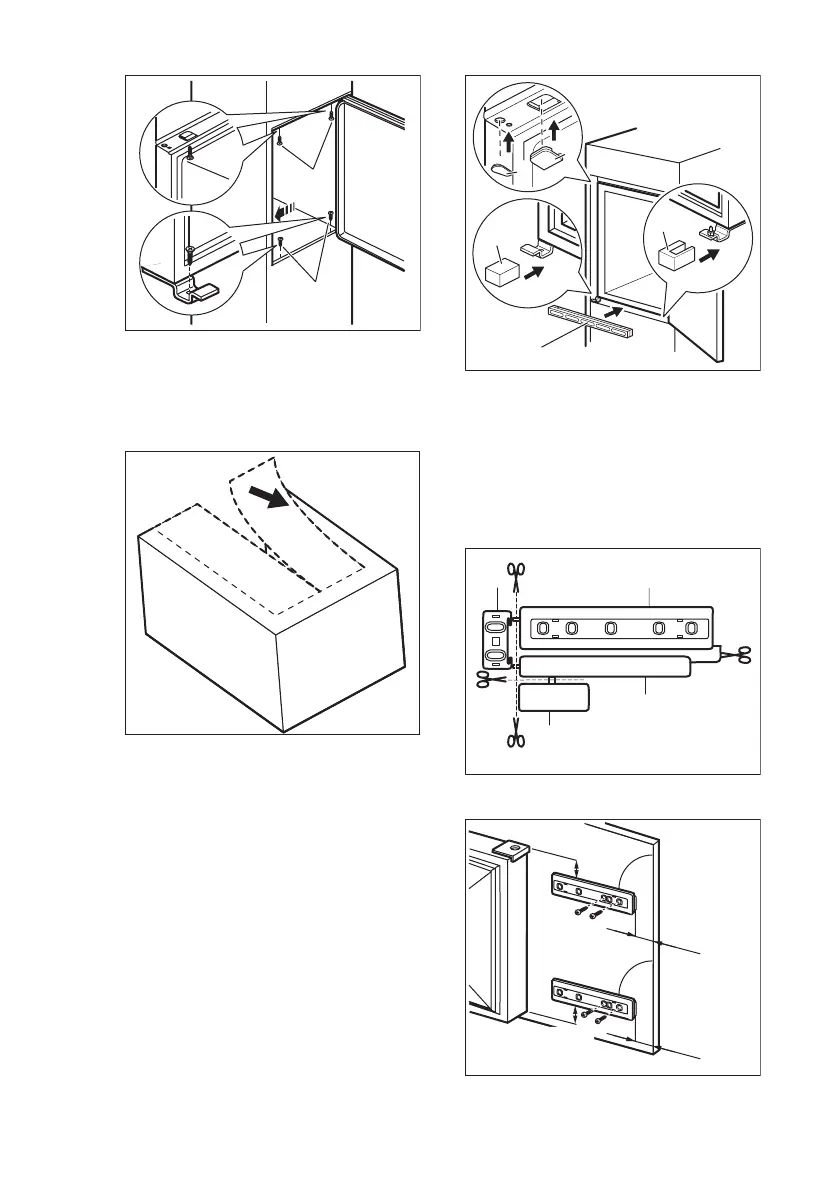

10. Entfernen Sie das entsprechende
Teil aus der Scharnierabdeckung (E).
Achten Sie darauf, im Falle eines
rechten Scharniers Teil DX bzw. bei
einem gegenüberliegenden
Scharnier Teil SX zu entfernen.
11. Setzen Sie die beiliegenden
Abdeckkappen (C, D) in die
Befestigungs- und Scharnierlöcher
ein.
E
E
B
D
C
12. Bauen Sie das Belüftungsgitter (B)
ein.
13. Stecken Sie die
Scharnierabdeckungen (E) auf das
Scharnier auf.
14. Schließen Sie das Gerät seitlich wie
folgt an das Küchenmöbel an.
15. Trennen Sie die Teile (Ha), (Hb),
(Hc) und (Hd) ab.
Hb Ha
Hc
Hd
16. Montieren Sie Teil (Ha) an der
Innenseite der Küchenmöbeltür.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
17. Drücken Sie Teil (Hc) auf Teil (Ha).
