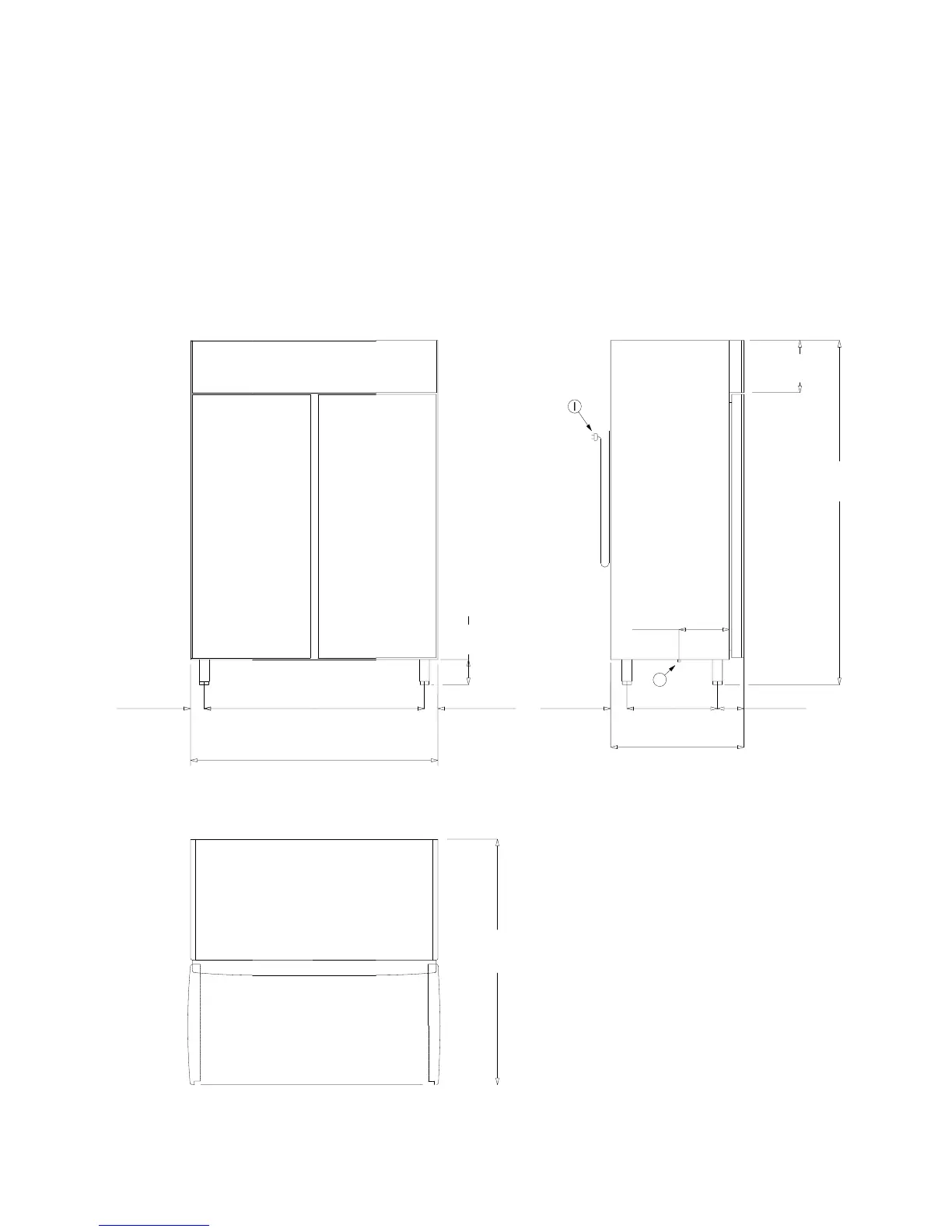

INSTALLATION DIAGRAM
SCHEMA D'INSTALLAZIONE
369.84 gallons / 1400 lt REFRIGERATOR
FRIGORIFERO 369,84 galloni / 1400 litri
SCHÉMA D’INSTALLATION
DIAGRAMA DE INSTALACIÓN
FRONT VIEW - VISTA FRONTALE - VUE DE FACE -
VISTA FRONTAL
SIDE VIEW - VISTA LATERALE - VUE DE CÔTÉ - VISTA
LATERAL
RÉFRIGÉRATEUR de 369,84 gallons / 1400 litres
FRIGORÍFICO de 369,84 galones/1400 litros
VT1400NF
311 mm
2050 mm
99 mm
549 mm
162 mm
810 mm
150 mm
82 mm
1336 mm
1500 mm
82 mm
1463 mm
I
c
12 1/4"
80 45/64"
6 3/8"
3 57/64"
21 39/64"
31 57/64"
5 29/32"
3 15/64"
3 15/64"
52 19/32"
59 1/16"
57 19/32"
305 mm
12 1/64"
TOP VIEW - VISTA SUPERIORE - VUE DU DESSUS -
VISTA SUPERIOR
