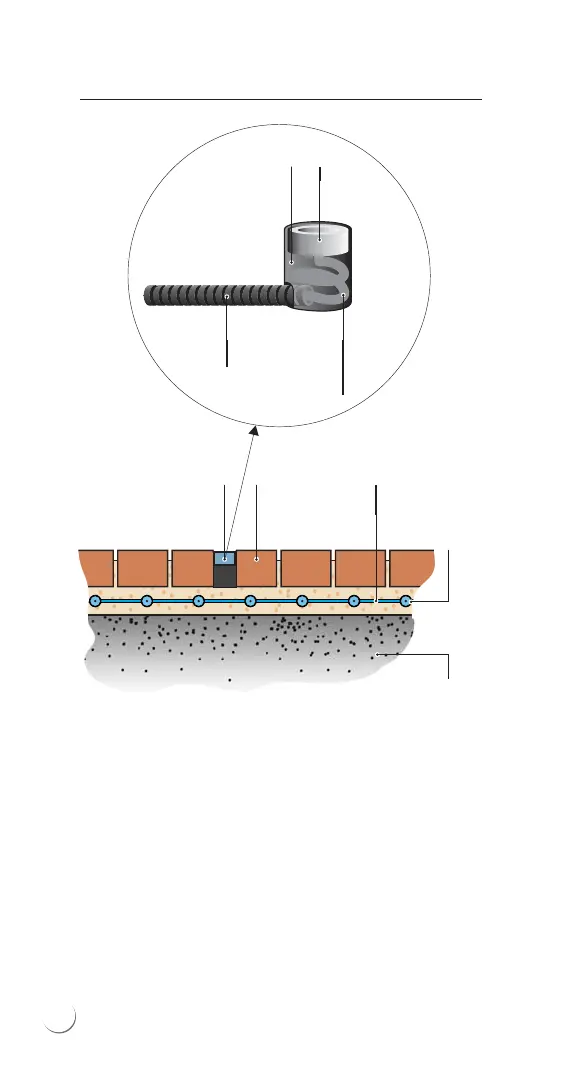

Przykład instalacji czujnika ETOG-56T
w nawierzchni z kostki brukowej
podkład
utwardzony
kostka brukowa
lub płyty
mata
lub przewód
grzejny
ELEKTRA
czujnik temperatury
i wilgoci w tulei
montażowej
podsypka piaskowo
-cementowa min. 3cm
przewód czujnika
ułożony
z ok. 30 cm
„zapasem”
rurka
ochronna
czujniktuleja montażowa
W przypadku nawierzchni asfaltowych tuleję
montażową ETOK-T podczas wylewania i utwar-
dzania należy zastąpić elementem odpornym
na wysoką temperaturę np. kawałkiem drewna,
a instalacyjna rurka osłonowa dla przeprowadze-
nia przewodu czujnika powinna być wykonana
z metalu. Po wystygnięciu asfaltu należy usunąć
element zastępujący tuleję i w tym miejscu
