ELEKTROGAS – TECHNICAL MANUAL
5-12

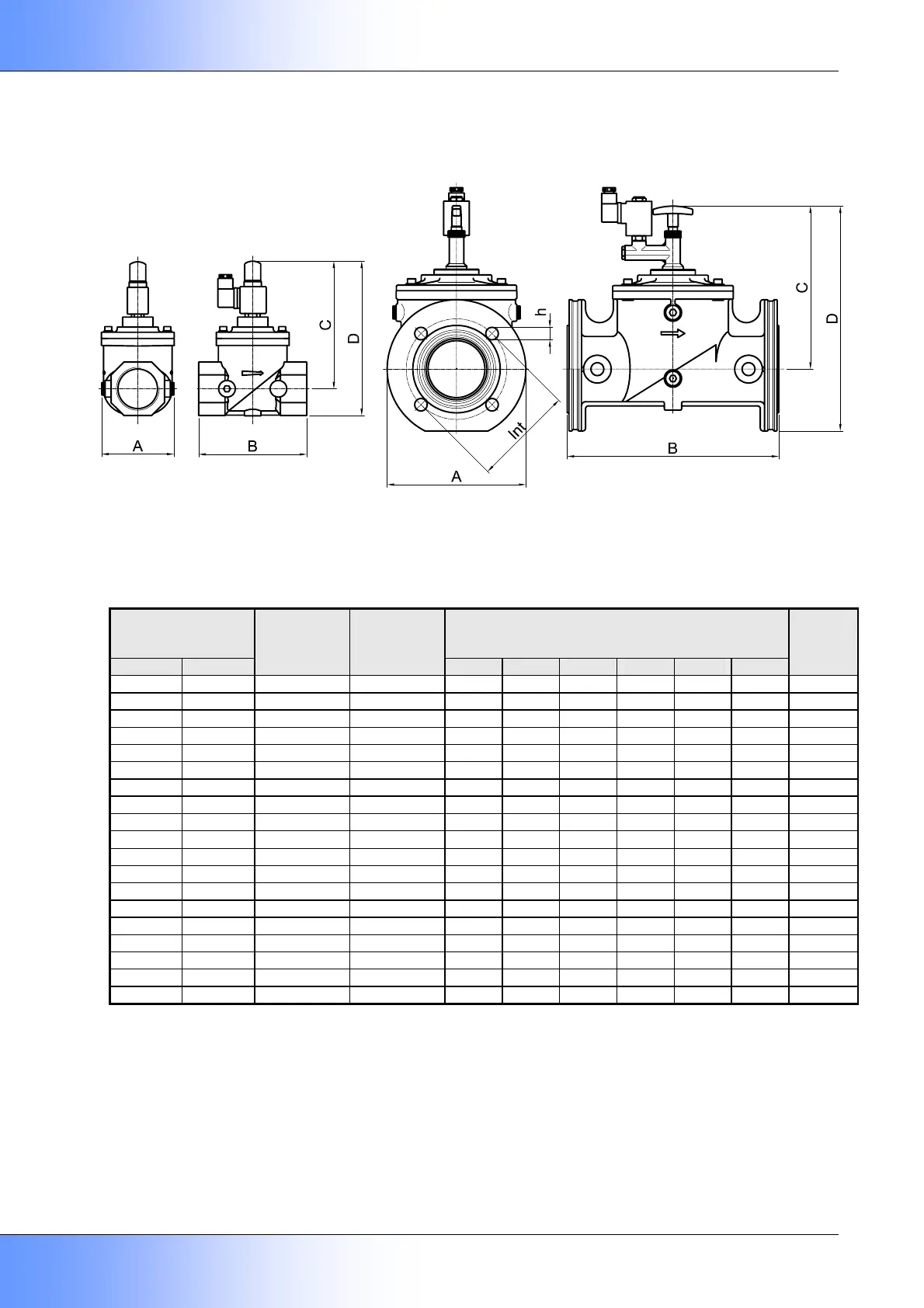

Fig.3
Tab. 2
Material and
Connections
Overall dimensions
[mm]
CuZn AlSi
Power
Consump.
@230VAC
[W]
Flow factor
Kvs
[m³/h]
A B C D Int h
Weight
[Kg]
Rp 3/8 16 0,7 30 58 115 130 - - 0,4
Rp 1/2 16 1,3 30 58 115 130 - - 0,4
G 3/4 16 2,0 35 55 113 130 - - 0,6
G 1 16 4,5 40 62 115 137 - - 0,7
Rp 3/8 16 2,9 70 77 130 148 - - 0,6
Rp 1/2 16 6,0 70 77 130 148 - - 0,6
Rp 3/4 16 9,5 85 96 138 165 - - 0,8
Rp 1 16 12,0 85 96 138 165 - - 0,8
Rp 11/4 16 20,0 120 153 170 203 - - 1,6
Rp 11/2 16
26,0
120 153 170 203 - - 1,6
Rp 2 16 40,0 106 156 175 213 - - 1,9
DN 40 (
1
) 16 26,0 150 193 170 245 110 4x18 3,3
DN 50 (
1
) 16 40,0 165 196 175 257 125 4x18 3,9
DN 65 19 63,0 200 305 260 (
2
) 350 (
2
) 145 4x18 8,2
DN 80 19 80,0 200 305 260 (
2
) 350 (
2
) 160 8x18 8,2
DN 100 19 148,0 252 350 280 (
2
) 410 (
2
) 180 8x18 16
DN 125 19 250,0 310 460 330 (
2
) 500 (
2
) 210 8x18 28
DN 150 19 315,0 310 460 330 (
2
) 500 (
2
) 240 8x23 30
DN 200 19 516,0 370 546 380 (
2
) 590 (
2
) 295 12x23 45
(
1
) Optional kit (
2
) Valve open
