108
peryferycznym elementem zasysania.
Instalacja okapu
Minimalna odległość między powierzchnią, na której znajdują
się naczynia na urządzeniu grzejnym a najniższą częścią
okapu kuchennego powinna wynosić nie mniej niż 50cm w
przypadku kuchenek elektrycznych i nie mniej niż 65cm w
przypadku kuchenek gazowych lub typu mieszanego.
Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest
większa odległość, należy dostosować się do do takich
wskazań.
Połączenie elektryczne
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na
tabliczce umieszczonej w wewnętrznej części okapu. Jeśli
okap jest wyposażony we wtyczkę, należy ją podłączyć do
gniazdka zgodnego z obowiązującymi normami i
umieszczonego w łatwo dostępnym miejscu. Jeśli okap nie
jest wyposażony we wtyczkę (bezpośrednie podłączenie do
sieci) lub wtyczka nie znajduje się w łatwo dostępnym
miejscu, należy zastosować znormalizowany wyłącznik
dwubiegunowy, który umożliwi całkowite odcięcie od sieci
elektrycznej w warunkach nadprądowych kategorii III, zgodnie
z zasadami instalacji.
Uwaga: przed podłączeniem okapu do zasilania sieciowego i
sprawdzeniem jego prawidłowego działania należy zawsze
skontrolować czy kabel zasilania został prawidłowo
zainstalowany.
Instalacja okapu
Okap jest zaopatrzony w kołki mocujące odpowiednie do
większości ścian i sufitów. Konieczne jest jednak zasięgnięcie
porady wykwalifikowanego technika, aby upewnić się co do
odpowiedniości materiałów w zależności od typu ściany lub
sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby
wytrzymać ciężar okapu.
Wstępne informacje dotyczące montażu okapu:
Zdemontować okap odłączając na głównym panelu domowym
dopływ zasilania elektrycznego podczas wykonywania
połączenia elektrycznego.
Usunąć filtr/y przeciwtłuszczowe oraz ramę nośną filtra
węglowego.

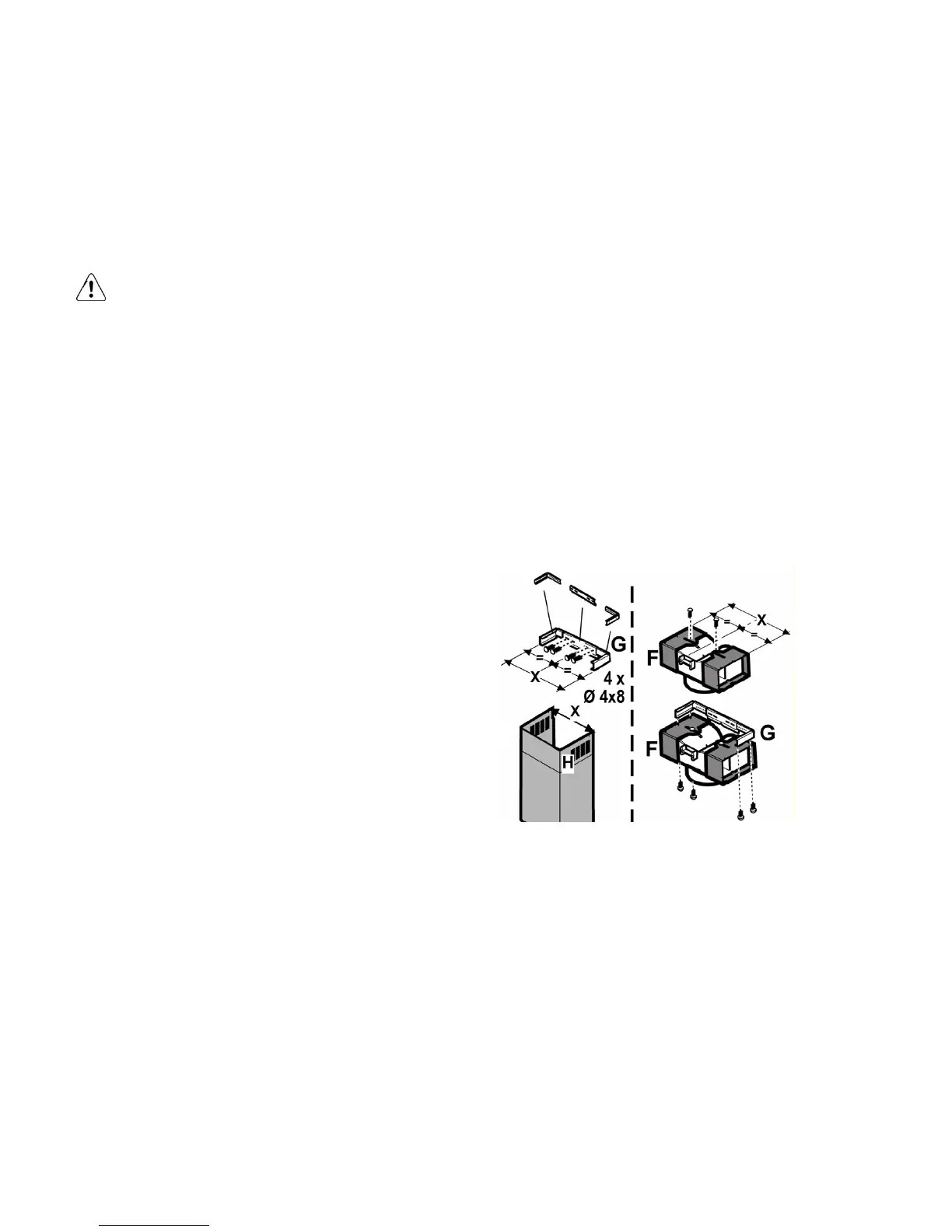

Wstępny montaż wspornika kanałów dymowych (tylko,
jeżeli listwa wspornikowa składająca się z 3 elementów
wchodzi w skład dostawy)
Wstępnie zmontować 3 elementy wspornika za pomocą 4
wkrętów; szerokość listwy wspornikowej powinna odpowiadać
wewnętrznej szerokości kanału teleskopowego.
Wstępny montaż deflektora (tylko, jeżeli deflektor
składający się z 3 elementów wchodzi w skład dostawy –
deflektor powinien być używany tylko do wersji filtrującej)
Wstępnie zmontować 3 elementy deflektora za pomocą 2
wkrętów, szerokość deflektora powinna odpowiadać
szerokości listwy wspornikowej kanałów dymnych.
Tylko w odniesieniu do modeli pokazanych na rys. 1E/8E -
1D/8D - 1Q/8Q
Zdjąć I PRZECHOWAĆ wkręty tymczasowo mocujące (z
powodów transportowych) okap lub zespół kanałów (w
zależności od posiadanego modelu) z zespołem zasysającym
W celu ułatwienia montażu obydwie części powinny być
zdemontowane, sprawdzić sposób ich połączenia tak, by
móc je łatwo ponownie zamontować w stosownym
momencie.
Przed umocowaniem okapu do zespołu filtrującego należy
sprawdzić czy metalowa opaska (osłona przeciwparowa),
która podtrzymuje żarówki i filtr/filtry przeciwtłuszczowe jest
dobrze założona, i w razie konieczności, dopasować pozycję
opaski.
Uwaga! Kanał dymny jest przystosowany do montażu w
wersji filtrują cej
