PAGE 3 98919C (Rev. B - 11/12)
EZF(S)TL8*1E, 2D, 3D EZF(S)TLR8*1E, 2D, 3D EZF(S)DTL*1E, 2D EZF(S)DTLR*1E
LZF(S)DTL*1E LZF(S)DTLR*1E LZF(S)TL8*1E LZF(S)TLR8*1E
19"
483mm
8 1/16"
204mm
12 1/2"
318mm
27"
686mm
ADA
REQUIREMENT
32 7/8"
835mm
ORIFICE
HEIGHT
38 3/8"
975mm
ORIFICE
HEIGHT
31 5/16"
796mm
RIM
HEIGHT
C
HANGER
BRACKET
*
*
*
*
1 7/16"
37mm
3"
76mm
19 7/16"
494mm
22 15/16"
583mm
24 1/2"
622mm
17 7/16"
443mm
19"
483mm
28 13/16"
732mm
2"
51mm
34 5/16"
872mm
2"
51mm
18 3/8"
467mm
6 3/8"
162mm
6 3/8"
162mm
6 3/8"
162mm
6 3/8"
162mm
2"
51mm
5 3/4"
146mm
2"
51mm
7/8"
22mm
A (ALT. LOCATION)
D (PREFERRED LOCATION)
18 3/8"
467mm
O
9/32"
7mm
(6)
*
*
*
*
*
*
*
*
E
13 15/16"
354mm
21 7/8"
556mm
*
A (PREFERRED LOCATION)
D (ALT. LOCATION)
3 7/8"
98mm
7"
178mm
7"
178mm
B
F
F

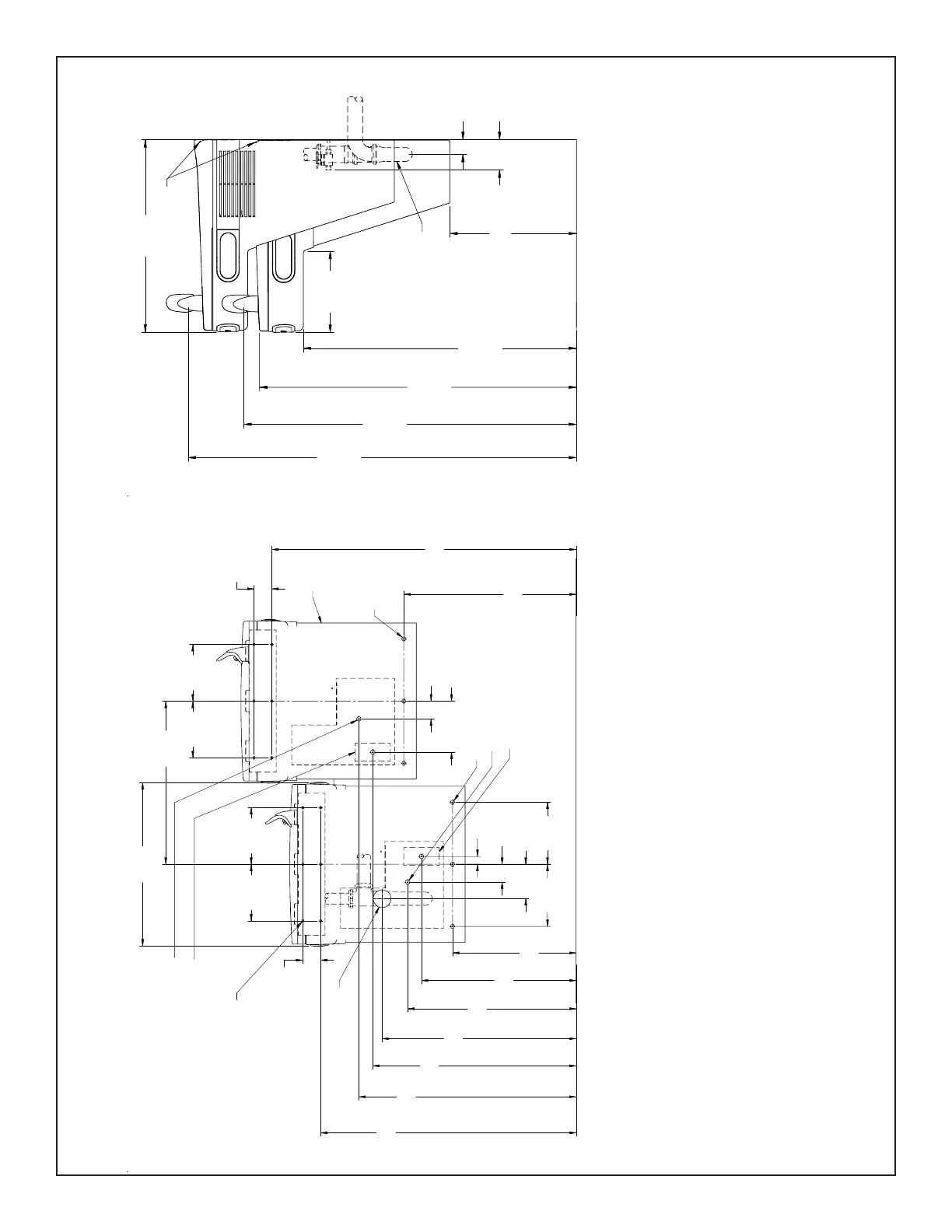

FIG. 3
LEGEND/LEYENDA/LÉGENDE
A = RECOMMENDED WATER SUPPLY LOCATION 3/8 O.D. UNPLATED COPPER TUBE CONNECT STUB WITH
SHUT OFF (BY OTHERS) 3 IN. (76mm) MAXIMUM OUT FROM WALL
La UBICACION 3/8 O RECOMENDADA de ABASTECIMIENTO DE AGUA. D. El TUBO del COBRE de UNPLATED
CONECTA TALONARIO CON APAGO (POR OTROS) 3 en. (76 mm) el MAXIMO FUERA DE PARED
L’O.D de 3/8 d’EMPLACEMENT DE PROVISION D’EAU RECOMMANDE. LE TUBE DE CUIVRE DE UNPLATED
CONNECTE STUB AVEC ETEINT (PAR LES AUTRES) 3 dans. (76 mm) le MAXIMUM HORS DU MUR
B = RECOMMENDED LOCATION FOR WASTE OUTLET TO ACCOMADATE 1-1/2” NOMINAL DRAIN. DRAIN STUB
2 IN. OUT FROM WALL
LUGAR RECOMENDADO PARA La SALIDA DE RESIDUOS DEBERA ACOMODAR UN DESAGUE NOMINAL DE
1-1/2" (25.4mm). TRONCO DE DESAGUE DEBERA QUEDAR A UNA DISTANCIA DE 2 PULGADAS (50.8mm) DE
LA PARED.
EMPLACEMENT RECOMMANDE POUR La SORTIE D’EVACUATION DES DECHETS POUR UNE EVACUATION DE
1,5 PO (DIMENSION NOMINALE). TRONCON D’EVACUATION SORTANT DE 2 PO DU MUR.
C = 1-1/2 TRAP NOT FURNISHED**
PURGADOR DE 1-1/2 NO PROPORCIONADO**
SIPHON 1-1/2 NON FOURNI**
ROUGH-IN FOR TWO-LEVEL REVERSED MODELS
FINISHED FLOOR
PISO ACABADO
PLANCHER FINI
*ADA REQUIREMENT
*REQUISITO DE A.D.A.
*EXIGENCE ADA
REDUCE HEIGHT BY 3 INCHES FOR INSTALLATION OF CHILDRENS ADA COOLER
REFRIGERATED UNIT
DUMMY UNIT
D = ELECTRICAL SUPPLY (3) WIRE RECESSED BOX DUPLEX OUTLET
ALAMBRES DE SUMINISTRO ELECTRICO (3) EN TOMA DUPLEX EMPOTRADO TIPO CAJA.
PRISE DOUBLE AVEC BOITIER ENCASTRE POUR ALIMENTATION ELECTRIQUE (3) FILS.
E = INSURE PROPER VENTILATION BY MAINTAINING 6" (152 mm) (MIN.) CLEARANCE FROM
CABINET LOUVERS TO WALL.
ASEGURE UNA VENTILACIÓN ADECUADA MANTENIENDO UN ESPACIO E 6" (152 mm) (MÍN.)
DE HOLGURA ENTRE LA REJILLA DE VENTILACIÓN DEL MUEBLE Y LA PARED
ASSUREZ-VOUS UNE BONNE VENTILATION EN GARDANT 6" (152 mm) (MIN.) ENTRE LES
ÉVENTS DE L’ENCEINTE ET LE MUR.
F = 7/16 BOLT HOLES FOR FASTENING UNIT TO WALL
AGUJEROS DE LAS TUERCAS DE 7/16 PARA SUJETAR LA UNIDAD A LA PARED
TROUS D’ÉCROUS 7/16 POUR FIXER L’APPAREIL AU MUR
**NEW INSTALLATIONS MUST USE GROUND FAULT CIRCUIT INTERRUPTER (GFCI)
**LAS NUEVAS INSTALACIONES DEBEN UTILIZAR LOS INTERRUPTORES DE CIRCUITO
DE TIERRA DE LA AVERÍA (GFCI)
**LES NOUVELLES INSTALLATIONS DOIVENT EMPLOYER LES INTERRUPTEURS DE
CIRCUIT MOULUS DE DÉFAUT (GFCI)
