Jegliche eigenmächtige Reparaturen, Umbauten und Veränderungen sind
aus Sicherheitsgründen nicht gestattet und schließen eine Haftung des
Herstellers für daraus resultierende Schäden aus.
7 Funktion
Codierter magnetisch wirkender Sicherheitssensor, der durch einen codierten
Betätiger berührungslos betätigt wird.
Bauart 4; geringe Kodierstufe gemäß EN ISO 14119.
Eine elobau Sicherheitsauswerteeinheit, oder vergleichbare Sicherheits-
auswerteeinheit /Sicherheitssteuerung, wertet den Schaltzustand des Sicher-
heitssensors aus.
Die Sicherheitssensoren sind für folgende elobau
Sicherheitsauswerteeinheiten geeignet:
8 Technische Daten
Siehe Technische Daten ab Seite 14.
9 Montage
- Sicherheitssensor und Betätiger
nicht als Anschlag verwenden
nicht in starken Magnetfeldern anbringen
keinen starken Stößen oder Vibrationen aussetzen
von Eisenspänen fernhalten
- Die Montage des Sicherheitssensors und des zugehörigen Betätigers ist nur
im spannungslosen Zustand zulässig.
- Stellen Sie sicher, dass etwaige Markierungen von Sicherheitssensor und
Betätiger sich deckungsgleich gegenüberstehen.
- Die Montagelage ist beliebig. Sicherheitssensor und Betätiger müssen
jedoch parallel gegenüberliegend montiert werden.
- Beachten Sie die angegebenen Einbautoleranzen und die freigegebenen
Ansteuerungsmöglichkeiten.
- Da der Sicherheitssensor ein nicht bündig einbaubarer Näherungsschalter
(gemäß EN 60947-5-2) ist, sollten Sicherheitssensor und Betätiger auf nicht
ferromagnetischem Material angebracht werden. Falls es dennoch erfor-
derlich sein sollte, wird eine Freizone von 25 mm benötigt.
- Sicherheitssensor und Betätiger nicht in ferromagnetischem Material
anbringen. Falls nötig 20 mm nicht ferromagnetisches Material um den
Sicherheitssensor und Betätiger verwenden. Weiter gilt die oben erwähnte
Freizone um den Sicherheitssensor und Betätiger.
- Sicherheitssensor und Betätiger möglichst nicht auf ferromagnetisches
Material montieren. Es sind Änderungen der Schaltabstände zu erwarten.
- Der Montageabstand zwischen zwei Systemen aus Sicherheitssensor und
Betätiger muss min. 50 mm betragen.
- Befestigen Sie Sicherheitssensor und Betätiger unlösbar an der Schutz-
einrichtung.
- Verwenden Sie zur Montage des Betätigers nur Schrauben aus nicht ferro-
magnetischem Material (z.B. Senkkopfschraube gemäß DIN 963 aus Mes-
sing).
- Der Sicherheitssensor darf nur auf ebenen Flächen montiert werden, da es
sonst zu Verspannungen kommen kann, die ggf. den Sicherheitssensor
zerstören oder die Schaltabstände verändern.
- Die Anschlussleitung des Sicherheitssensors muss geschützt vor mecha-
nischer Beschädigung verlegt werden.
- Berücksichtigen Sie bei der Montage die Anforderungen nach der
EN ISO 14119.
- Berücksichtigen Sie bei der Montage auch die Anforderungen der
EN 60204-1, insbesondere hinsichtlich der geeigneten Verlegung.
Es wird empfohlen die Sicherheitssensorzuleitung verdeckt zu verlegen.
10 Justage
- Prüfen Sie die korrekte Funktion immer mit einer der zugelassenen
Sicherheitsauswerteeinheiten.
- Die angegebenen Schaltabstände (siehe Technische Daten) gelten nur bei
Montage auf nicht ferromagnetischem Material, sowie ohne Montage- bzw.
Temperaturtoleranz, wenn Sicherheitssensor und Betätiger parallel
gegenüber montiert sind. Andere Anordnungen können zu abweichenden
Schaltabständen führen.
11 Elektrischer Anschluss
- Der elektrische Anschluss ist nur im spannungslosen Zustand zulässig.
- Schließen Sie den Sicherheitssensor entsprechend der angegebenen
Aderfarben bzw. Steckerbelegung (siehe Technische Daten) an.
- Stellen Sie sicher, dass die erforderliche Mindesteingangsspannung der
nachgeschalteten Sicherheitsauswerteeinheit nicht unterschritten wird. Be-
achten Sie hierzu den Spannungsabfall am Sicherheitssensor (Vor-
widerstand) und an der Anschlussleitung.

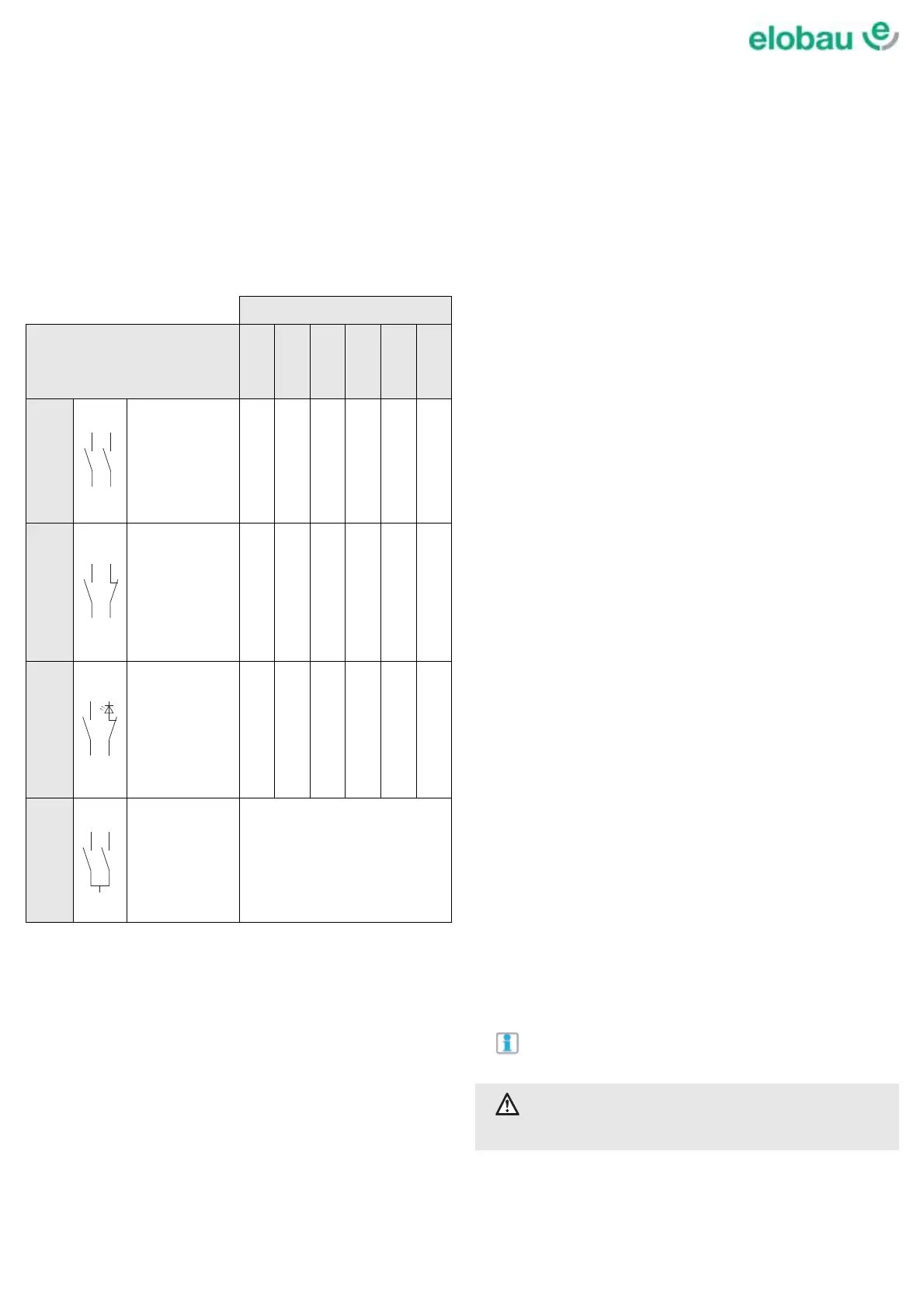

Sicherheitsauswerteeinheit
Sicherheitssensor
( 6 )
4621273E
470EFR2D..
470EFR3E..
471EFR2D..
471EFR3E..
485EP..
Schliesser / Schliesser
(nur Arbeitskontakte)
171V62VY,
171V62VY01,
171V62A0D,
171V62AY, 171V62,
171V62W, 171V62V,
171562
-
( 1 )
( 3 )
( 2 )
( 4 )
( 1 )
( 3 )
( 2 )
( 4 )
( 2 )
( 4 )
Schliesser / Öffner
(nur Arbeitskontakte)
171271AY,
171271A0D, 171271,
171271A10,
171271V, 171271W,
171271VY01,
171271VY03,
17127113,
171271V05,
171271AY01,
171271VY02, 171571
( 2 )
( 4 )
( 1 )
( 3 )
-
( 1 )
( 3 )
( 2 )
( 4 )
( 2 )
( 4 )
Schliesser / Öffner + LED
(nur Arbeitskontakte)
171271A0E,
171271AM,
171271AZ,
171271AA,
171271VZ,
171571AA
( 2 )
( 4 )
( 1 )
( 3 )
-
( 1 )
( 3 )
( 2 )
( 4 )
( 2 )
( 4 )
( 5 )
Schliesser / Schliesser
(3-polig)
171262V, 171262W,
171262AFA
auf Anfrage
( 1 ) bis Kat.3/PLd (DIN EN ISO 13849-1)
( 2 ) bis Kat.4/PLe (DIN EN ISO 13849-1)
( 3 ) bis SIL2 (IEC / EN 61508)
( 4 ) bis SIL3 (IEC / EN 61508)
( 5 ) Testpulse deaktivieren, Querschlusserkennung durch Plausibilität
(Kreuzvergleich) von Schliesser/Öffner an den Eingängen.
Aktivierung Gleichzeitigkeit empfohlen
( 6 ) Für abweichende Sensor-Varianten die hier nicht aufgeführt sind, ist
das erreichbare Sicherheitslevel identisch zu den Oben aufgeführten,
entsprechend der jeweiligen Kontaktvariante des Sensors (nur
Arbeitskontakte)
Für Sicherheitssensoren mit Anschlussstecker, sind passende
Kabelsätze und konfektionierbare Steckverbinder direkt bei
elobau erhältlich.
Der Kontrollkontakt ist kein Sicherheitskontakt.
Er darf nicht in einen Sicherheitskreis eingebunden werden.
Verwenden Sie den Kontrollkontakt nur für nicht sicherheits-
relevante Melde- und Kontrollfunktionen.
