Kit Due Fili
Fig. 3
A
B
C
D

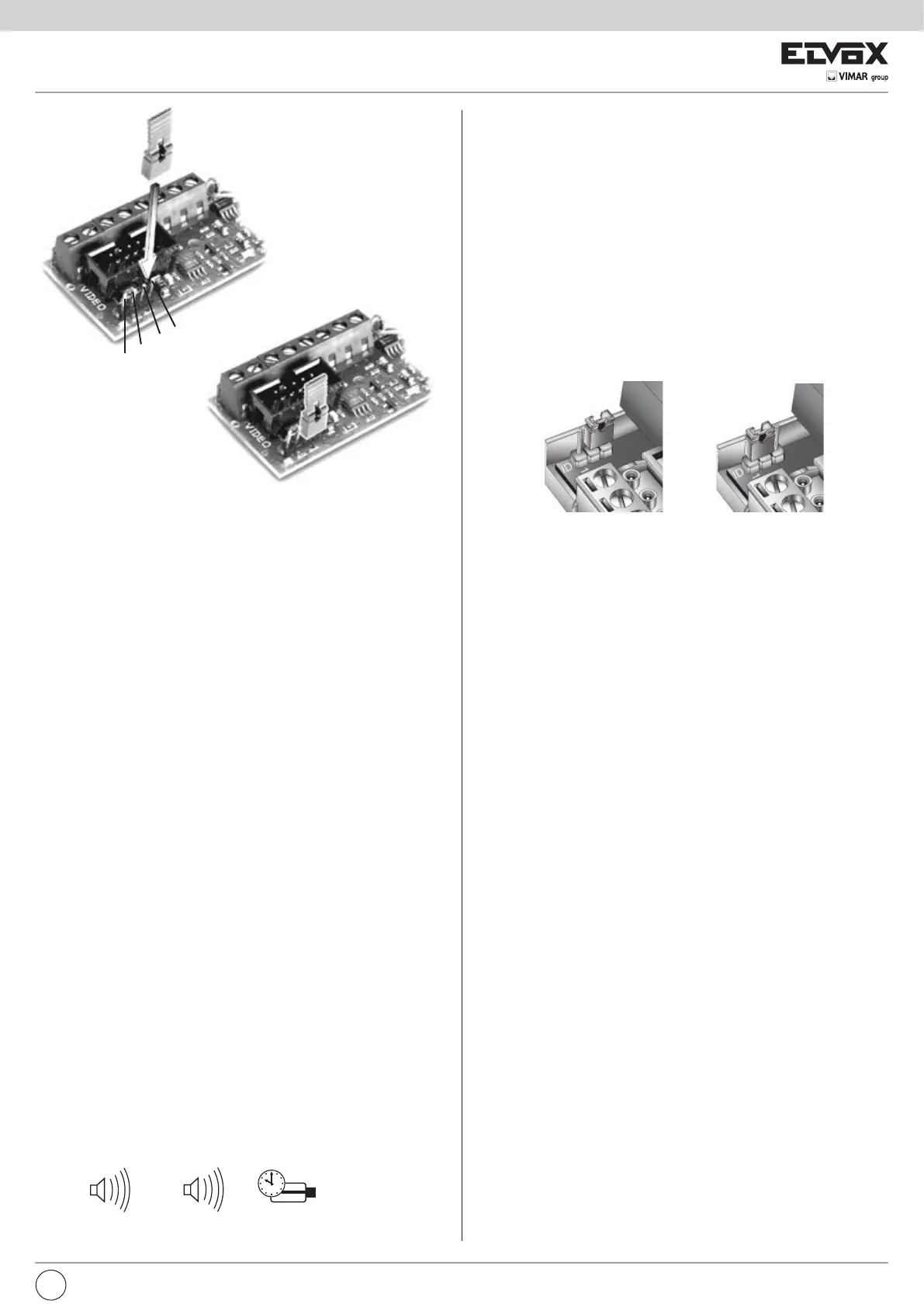

IDENTIFIZIERUNGSCODE DES(R) KLINGELTABLEAUS/KAMERA
Wenn bei der Anlage mehrere Klingeltableaus/Kameras eingebaut werden, ist
es notwendig, die Kameras mit unterschiedlichem Code zu identifizieren. Der
Identifizierungscode wird durch Einsetzen der Brücken in die entsprechenden
Kontakte, wie in der Abbildung gezeigt, zugewiesen.
2. Kamera IT=1
1. Kamera IT=0
VIDEOTÜRSPRECHSTELLE
Vor der Montage wählen Sie den geeigneten Installationsort für die Video-
torstelle: die Kamera muss von direktem Licht (Sonne, Scheinwerfer, etc.)
geschützt sein, da dies die Bildqualität beeinträchtigen oder den CCD-Sen-
sor zerstören könnte. Die Kamera ist mit LEDs ausgestattet, das erlaubt
ein perfektes Bild auf max. einen Meter Entfernung. Es wird empfohlen ein
Regenschutzdach zu verwenden.
VIDEOTÜRSPRECHSTELLE MONTAGEHNWEISE (siehe Seite 26-36).
KLEMMEN AN DER KAMERA ART. 68TU, 68TC
CL, M) Anschluss für Relais Art. 0170/101 für Zusatzscheinwerfer .
Wird für die Dauer der Kameraeinschaltung aktiviert.
CA, M) Anschluss für zusätzliche Türöffnertaste.
PA, M) Anschluss für den “Tür offen”-Sensor. Der Sensor muss einen Ar-
beitskontakt haben, der sich schließt, wenn die Tür geöffnet ist.
B1, B2) BUS-Linie
S-, S+) Ausgang für Versorgung des elektrischen Türöffners (12V
*
).
Externlaut-
stärke
Kameraaktivie-
rungszeit
Internlaut-
stärke
Das Klingeltableau liefert eine Stromspitze IT> 1A für 10 ms, darauf folgt
ein Haltestrom Im= 200mA für die gesamte Dauer der Türöffnungszeit.
*
TECHNISCHE EIGENSCHAFTEN DER KAMERA (ART. 68TC)
- 1/4” CCD-Farbsensor
- 3,7mm Fixobjektiv mit Auto-Iris F4,5
- Videosignal Standard PAL Typ G, 625 Linien, 50 Bilder
- Objektiv horizontal und vertikal manuell einstellbar
- Horizontalauflösung: 350 TV-Linien oder mehr
- Bildabmessungen: 500(H)x582(V)
- Elektronische Blende (Shutter).
- Betriebstemperatur von -5° bis + 45°C
- Mindestbeleuchtung 4 Lux
- Beleuchtung durch Weißlicht-LEDs
- Namensschildbeleuchtung durch LED
- Eingebaute Sprechstelle
- Abnehmbare Klemmenleiste
- Monitorruftaste
- Ausgang für Beleuchtungsscheinwerfer mittels Relais Art. 0170/101.
- Türöffnersteuerung mit der gleichen Dauer wie vom Monitorbefehl (1
Sekunde, nicht verstellbar).
- Versorgung vom Bus
- Abmessungen: 80x125x25 mm.
TECHNISCHE EIGENSCHAFTEN DER KAMERA (ART. 68TU)
- ¼’’ S/W CCD-Sensor
- 3,7mm Fixobjektiv F4,5
- Automatische Helligkeitsregelung
- Objektiv horizontal und vertikal manuell einstellbar
- Standard Videosignal CCIR 625 Zeilen 50 Bilder (EIA auf Anfrage)
- Betriebstemperatur von - 5° bis + 45° C
- Beleuchtung durch Infrarot-LEDs
- Namensschildbeleuchtung durch LED
- Eingebaute Sprechstelle
- Abnehmbare Klemmenleiste
- Monitorruftaste
- Ausgang für Beleuchtungsscheinwerfer mittels Relais Art. 0170/101.
- Türöffnersteuerung mit der gleichen Dauer wie vom Monitorbefehl (1
Sekunde, nicht verstellbar).
- Versorgung vom Bus
- Abmessungen: 80x125x25 mm.
EINSTELLUNGEN AN DER KAMERA ART. 68TC, 68TU
Auf der Kamerarückseite befinden sich die folgenden Einstellungsregler:
DE
NETZTEIL (Art. 6922.1)
Technische merkmale
- Versorgungsspannung: 110 - 240 Vac
- Verbrauch max. 110 V 1A
- Verbrauch max. 240 V 0,6 A
- Verlustleistung: 15 W
- Ausgangs-Nennspannung BUS (1/2, B1/B2) 28 Vdc (SELV - EN60950-
1).
- Abgegebene Stromstärke max.: 1,6 A (1 A Dauerb. + 0,6 A INT. mit Zyklus
30s ON - 180 s OFF)
- Betriebstemperatur -5 °C + 35 °C (Innenbereich)
- 8 Module 17,5 mm Abmessungen 140x115x65 mm
- Installation in Steuergeräten mit DIN-Schiene (60715 TH35) oder Wand-
montage mit den mitgelieferten Schrauben und Dübeln.
Installationsvorschriften
Die Installation hat nach den im Anwendungsland des Produkts geltenden
Vorschriften zur Installation elektrischen Materials zu erfolgen. Bitte be-
achten Sie die vorgeschriebenen Mindestabstände um das Gerät, um eine
ausreichende Belüftung zu gewährleisten. Bei Einsatz in einer geschlosse-
nen Zentrale eine Zentrale mit 12 Modulen 17,5 mm verwenden. Das Gerät
darf weder Tropfwasser noch Wasserspritzern ausgesetzt sein.
Achtung: Zum Schutz vor Verletzungen muss das Gerät an der Wand be-
festigt werden, wie in den vorliegenden Anleitungen beschrieben. Vor dem
Netzgerät ist ein leicht zugänglicher, zweipoliger Schalter mit Mindestab-
stand zwischen den Kontakten von 3 mm zu installieren.
Normkonformität
NS-Richtlinie
EMV-Richtlinie
Normen EN60065, EN61000-6-1, EN61000-6-3
