3
Kit Due Fili
CARATTERISTICHE TECNICHE ART. 6029/C
- Videocitofono da esterno parete in ABS; colore standard: bianco
- Monitor da esterno parete a basso profilo con schermo 3,5” a colori
- Segnale video standard PAL tipo G.
- Temperatura di funzionamento da 0° a +40° C.
CARATTERISTICHE TECNICHE DEL MONITOR ART. 6029
- Videocitofono da esterno parete in ABS; colore standard: bianco
- Monitor da esterno parete a basso profilo con schermo 3,5” in B/N
- Segnale video standard CCIR 625 linee 50 quadri
- Banda passante video 4 MHz
- Temperatura di funzionamento da 0° a +40° C.
Controlli (fig. 5)
- Controllo luminosità attraverso la regolazione “A”.
- Controllo contrasto attraverso la regolazione “B”.
CITOFONO PER VIDEOKIT 2 FILI INTERCOMUNICANTE
L’art. 62I8 è un citofono della serie Petrarca per kit Video 2 Fili in versione
intercomunicante che si abbina al monitor Art. 6029 (6029/C) tramite la
staffa Art. 6145 o la base da tavolo Art. 6142. Dispone di 5 pulsanti, uno
per l’apertura della serratura, uno per l’autoinserimento del citofono nell’im-
pianto anche quando non è stato chiamato e 3 pulsanti per le chiamate in-
tercomunicanti; è possibile aggiungere altri 2 pulsanti per servizi ausiliari. Al
citofono può essere aggiunto l’art. 6153/682 per la regolazione del volume
di chiamata e per le segnalazioni di chiamata esclusa e serratura aperta.
Il citofono viene fornito con 3 pulsanti per chiamate intercomunicanti, per
escludere tali chiamate scollegare i pulsanti dai rispettivi morsetti (10, 11,
12)
Morsettiera di collegamento
4) Comune pulsanti supplementari.
8) 1° servizio ausiliario (permette l’attivazione del relè art. 682R).
9) Autoaccensione/autoinserimento.
10) 1° chiamata intercomunicante.
11) 2° chiamata intercomunicante.
12) 3° chiamata intercomunicante.
13)
2° servizio ausiliario (permette l’attivazione del relè art. 682R)
1, 2) Linea BUS.
4, 6P) Collegamento per pulsante di chiamata fuoriporta.
5, 6S) Collegamento suoneria supplementare Art. 860A (vedi variante).
- ,+) Ingresso per alimentazione supplementare Art. 6923.
Si utilizzano nel caso si desideri l’accensione contemporanea di due
o più videocitofoni (max 4 videocitofoni).
Video) Connettore per collegamento monitor Art. 6029 (6029/C)
Controlli e regolazioni
Nel citofono è presente un trimmer per la regolazione del volume esterno,
da regolare solo in caso di necessità. Il volume di chiamata è regolabile spo-
stando il filo dell’altoparlante tra il connettore A+ e A-, altrimenti utilizzare
l’accessorio Art. 6153/682.
1,40
Fig. 1
Fig. 2
Fig. 6
Fig. 4
Fig. 5
VIDEO
A
B

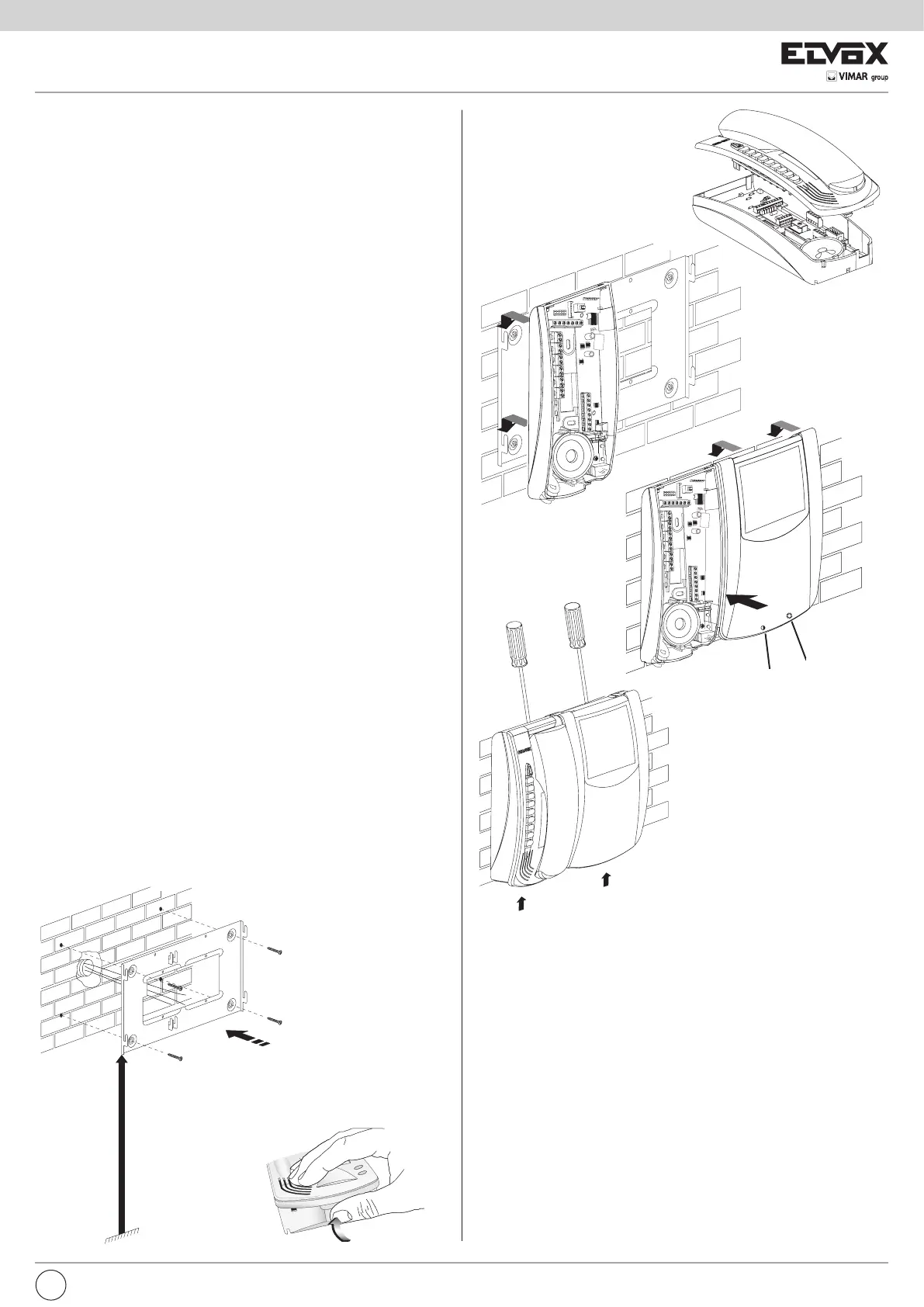

MONTAGGIO MONITOR CON CITOFONO
Fig.1 Fissare a parete la staffa art. 6145 ad un’altezza di circa 1,40 m dal
pavimento.
Fig.2, 3
Aprire il citofono, separare il coperchio dal fondo facendo forza nel
lato inferiore del coperchio
Fig.4 Inserire il fondo del citofono sulla parte sinistra della staffa infilan-
dolo nelle apposite sedi e tirandolo verso il basso fino al suo com-
pleto bloccaggio. Eseguire i collegamenti sui morsetti del citofono e
della scheda del monitor.
Fig.5 Collegare il cablaggio del monitor alla scheda del citofono tramite il
connettore “video” della scheda.
Inserire il monitor appoggiandolo nelle apposite sedi e tirandolo
verso il basso fino al suo completo bloccaggio.
Fig.6 Chiudere il citofono agganciando il cofano alla parte superiore del
fondo e premere sulla parte inferiore del cofano fino al raggiungi-
mento dello scatto. Per estrarre il citofono o il monitor dalla staffa,
agire con un cacciavite sulla linguetta di sicurezza ed estrarli se-
guendo il senso delle frecce.
PROGRAMMAZIONE CITOFONO ART. 62I8
Il funzionamento del citofono Art. 62I8 è controllato dal settaggio di 5 contatti
presenti nel citofono. Inserire o togliere i ponticelli forniti con il citofono per
attivare le funzioni.
La programmazione va effettuata prima di alimentare l’impianto.
IT
