Kit Due Fili

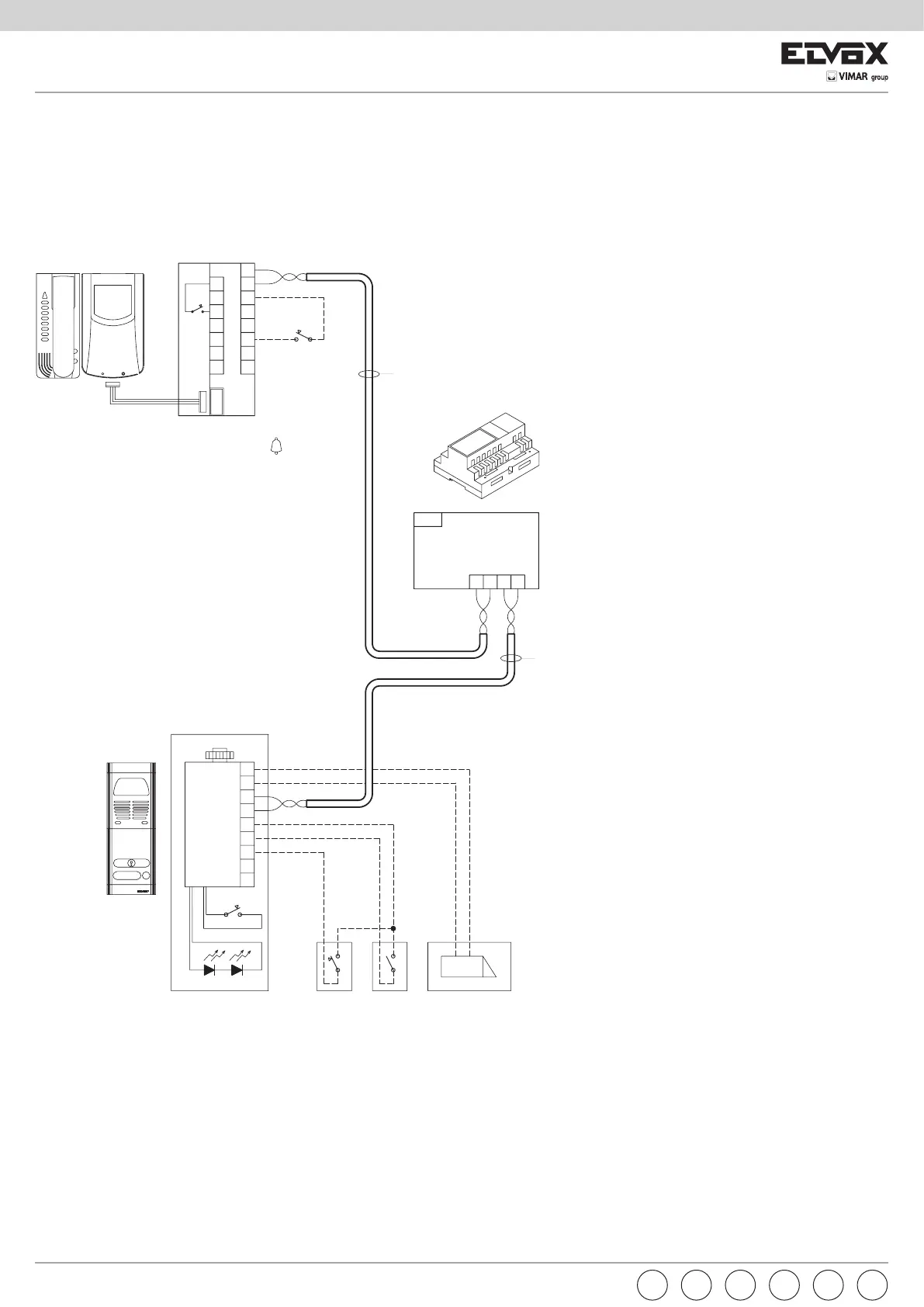

SCHEMA DI COLLEGAMENTO KIT VIDEO 2 FILI
WIRING DIAGRAM FOR 2 WIRES VIDEO KIT
SCHÉMAS DE RACCORDEMENENT POUR KIT VIDÉO 2 FILS
VERDRAHTUNGSPLAN FÜR 2-DRAHT VIDEOTÜRSPRECHANLAGENSET
ESQUEMA DE CONEXIONADO KIT VÍDEO 2 HILOS
ESQUEMA DE LIGAÇÃO KIT DE VIDEO 2 FIOS
VIDEO
PRI
B2 2
1
B1
B1
M
B
B2
S+
S-
CA
CL
IT=0
PA
C
Art.
H
68TC
1
4
6P
6S
5
2
8
L
9
4
11
10
+
-
CH1=
N° 1
12
13
D
E
F
G
V
A
MONITOR
MONITEUR
Art. 6029+62I8+6145
Art. 6029/C+62I8+6145
ALIMENTATORE
POWER SUPPLY
ALIMENTATION
NETZGERÄT
ALIMENTADOR
Art. 6922.1
RETE-MAINS
RÉSEAU-NETZ
RED-REDE
N° SI589
*
*
Art. 68TU
Art. 68TC
A - TARGA VIDEO
SERIE 1200, 8000, 8100
B - TELECAMERA ART. 68TU, 68TC
C - SERRATURA ELETTRICA 12V~ 1A
D - PULSANTE PER CHIAMATA FUORIPORTA
E - COMANDO APRIPORTA
F - SENSORE PORTA APERTA
G - PULSANTE DI CHIAMATA DELLA TARGA
H - LED DI ILLUMINAZIONE CARTELLINO PORTANOMI
L - PULSANTE PER AUTOINSERIMENTO
A - VIDEO ENTRANCE PANEL
SERIES 1200, 8000, 8100
B - CAMERA ART. 68TU, 68TC
C - 12V ELECTRIC LOCK
D - PUSH-BUTTON FOR OUTDOOR CALL
E - LOCK RELEASE CONTROL
F - OPEN DOOR SENSOR
G - ENTRANCE PANEL CALL PUSH-BUTTON
H - NAME-TAG LIGHTING LED
L - PUSH-BUTTON FOR THE SELFACTIVATION
A - PLAQUE DUE RUE VIDÉO
SÉRIE 1200, 8000, 8100
B - CAMÉRA ART. 68TU, 68TC
C - GÂCHE ÉLECTRIQUE 12V ~
D - POUSSOIR POUR APPEL PORTE PALIÈRE
E - COMMANDE OUVRE PORTE
F - SENSEUR PORTE OUVERTE
G - POUSSOIR D’APPEL DE LA PLAQUE DE RUE
H - LED D’ÉCLAIRAGE PORTE-NOMES
L - BOUTON-POUSSOIR POUR L’AUTOACTIVATION
A - PLACA VÍDEO SERIE 1200, 8000, 8100
B - CÁMARA ART. 68TU, 68TC
C - CERRADURA ELÉCTRICA 12V ~ 1A
D - PULSADOR LLAMADA PUERTA APARTAMIENTO
E - BELEUCHTUNGSLED DES NAMENSCHILDS
F - MANDO ABREPUERTA
G - PULSADOR DE LLAMADA DE LA PLACA
H - LED DE ILUMINACIÓN DE LA TARJETA PORTANOMBRES
L - PULSADOR PARA LA AUTOACTIVACIÓN
A - BOTONERIA VIDEO SÉRIE 1200, 8000, 8100
B - TELECÂMARA ART. 68TU, 68TC
C - TRINCO ELÉCTRICO 12V ~ 1A
D - BOTÃO PARA CHAMADA NO PATAMAR
E - COMANDO ABREPORTA
F - SENSOR “PORTA ABERTA”
G - BOTÃO DE CHAMADA DA BOTONEIRA
H - LED DE ILUMINAÇÃO DO CARTÃO PORTANOMES
L - BOTÃO PARA A AUTOACTIVAÇÃO
A - VIDEO-KLINGELTABLEAU Serie 1200, 8000, 8100
B - KAMERA ART. 68TU, 68TC
C - ELEKTRISCHER TÜRÖFFNER 12V ~
D - ETAGENRUFTASTE
E - TÜRÖFFNUNGSSTEUERUNG
F - SENSOR FÜR “TÜR OFFEN”
G - KLINGELTASTE
H - LED FÜR NAMENSSCHILDBELEUCHTUNG
L - TASTE FÜR DIE SELBSTEINSCHALTUNG
