Elvox 68IG/R User Manual

38
ENFRDEESPT IT
Kit Due Fili

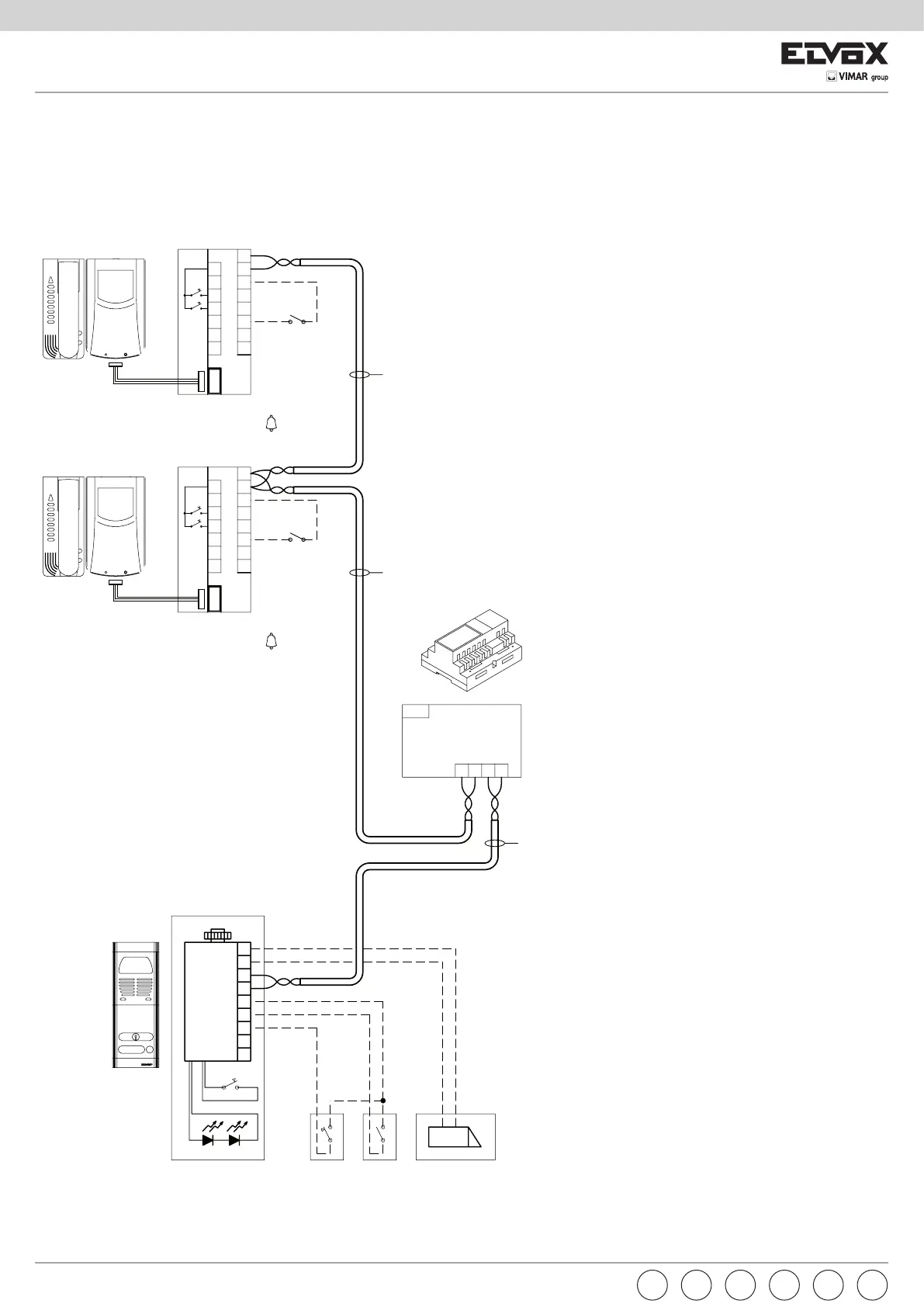

SCHEMA DI COLLEGAMENTO KIT VIDEO 2 FILI MONOFAMILIARE CON 2 MONITOR
WIRING DIAGRAM 2 WIRES VIDEO KIT FOR SINGLE RESIDENCE WITH 2 MONITORS
SCHÉMAS DE RACCORDEMENENT KIT VIDÉO 2 FILS POUR VILLA AVEC 2 MONITEURS
VERDRAHTUNGSPLAN FÜR EINFAMILIENHAUS-VIDEOTÜRSPRECHANLAGENSET MIT ZWEI MONITOREN
ESQUEMA DE CONEXIONADO KIT VÍDEO 2 HILOS UNIFAMILIAR CON 2 MONITOR
ESQUEMA DE LIGAÇÃO KIT DE VIDEO 2 FIOS UNIFAMILIAR COM 2 MONITOR
A - TARGA VIDEO SERIE 1200, 8000, 8100
B - TELECAMERA ART. 68TU, 68TC
C - SERRATURA ELETTRICA 12V~ 1A
D - PULSANTE PER CHIAMATA FUORIPORTA
E - COMANDO APRIPORTA
F - SENSORE PORTA APERTA
G - PULSANTE DI CHIAMATA DELLA TARGA
H - LED DI ILLUMINAZIONE CARTELLINO PORTANOMI
L - PULSANTE PER AUTOINSERIMENTO
ALIMENTATORE
POWER SUPPLY
ALIMENTATION
NETZGERÄT
ALIMENTADOR
Art. 6922.1
RETE-MAINS
RÉSEAU-NETZ
RED-REDE
A - VIDEO ENTRANCE PANEL SERIE 1200, 8000, 8100
B - CAMERA ART. 68TU, 68TC
C - 12V ELECTRIC LOCK
D - PUSH-BUTTON FOR OUTDOOR CALL
E - LOCK RELEASE CONTROL
F - OPEN DOOR SENSOR
G - ENTRANCE PANEL CALL PUSH-BUTTON
H - NAME-TAG LIGHTING LED
L - PUSH-BUTTON FOR THE SELFACTIVATION
A – PLAQUE DUE RUE VIDÉO SERIE 1200, 8000, 8100
B – CAMÉRA ART. 68TU, 68TC
C – GÂCHE ÉLECTRIQUE 12V ~
D – POUSSOIR POUR APPEL PORTE PALIÈRE
E - COMMANDE OUVRE PORTE
F – SENSEUR PORTE OUVERTE
G – POUSSOIR D’APPEL DE LA PLAQUE DE RUE
H - LED D’ÉCLAIRAGE PORTE-NOMES
L - BOUTON-POUSSOIR POUR L’AUTOACTIVATION
A - VIDEO-KLINGELTABLEAU Serie 1200, 8000, 8100
B - KAMERA ART. 68TU, 68TC
C - ELEKTRISCHER TÜRÖFFNER 12V ~
D - ETAGENRUFTASTE
E - TÜRÖFFNUNGSSTEUERUNG
F - SENSOR FÜR “TÜR OFFEN”
G - KLINGELTASTE
H - LED FÜR NAMENSSCHILDBELEUCHTUNG
L - TASTE FÜR DIE SELBSTEINSCHALTUNG
A - PLACA VÍDEO SERIE 1200, 8000, 8100
B - CÁMARA ART. 68TU, 68TC
C - CERRADURA ELÉCTRICA 12V ~ 1A
D - PULSADOR LLAMADA PUERTA APARTAMIENTO
E - BELEUCHTUNGSLED DES NAMENSCHILDS
F - MANDO ABREPUERTA
G - PULSADOR DE LLAMADA DE LA PLACA
H - LED DE ILUMINACIÓN DE LA TARJETA PORTANOMBRES
L - PULSADOR PARA LA AUTOACTIVACIÓN
A - BOTONERIA VIDEO SERIE 1200, 8000, 8100
B - TELECÂMARA ART. 68TU, 68TC
C - TRINCO ELÉCTRICO 12V ~ 1A
D - BOTÃO PARA CHAMADA NO PATAMAR
E - COMANDO ABREPORTA
F - SENSOR “PORTA ABERTA”
G - BOTÃO DE CHAMADA DA BOTONEIRA
H - LED DE ILUMINAÇÃO DO CARTÃO PORTANOMES
L - BOTÃO PARA A AUTOACTIVAÇÃO
N° SI609a
VIDEO VIDEO
B1
1
2B2
PRI
D
4
9
L
8
11
13
12
N° 1
10
1
-
CH1=
N° 2
+
2
5
6S
6P
4
1
D
8
10
N° 2
L
9
12
13
11
-
CH1=
N° 1
+
4
6S
6P
5
24
B1
A
M
B
B2
S+
S-
CA
CL
IT=0
V
PA
C
Art.
H
682TC
E
F
G
682TU
R
MONITOR
MONITEUR
Art. 6029+62I8+6145
Art. 6029/C+62I8+6145
MONITOR
MONITEUR
Art. 6029+62I8+6145
Art. 6029/C+62I8+6145
*
*
*
