Elvox 68IG/R - Page 42

42
ENFRDEESPT IT
Kit Due Fili

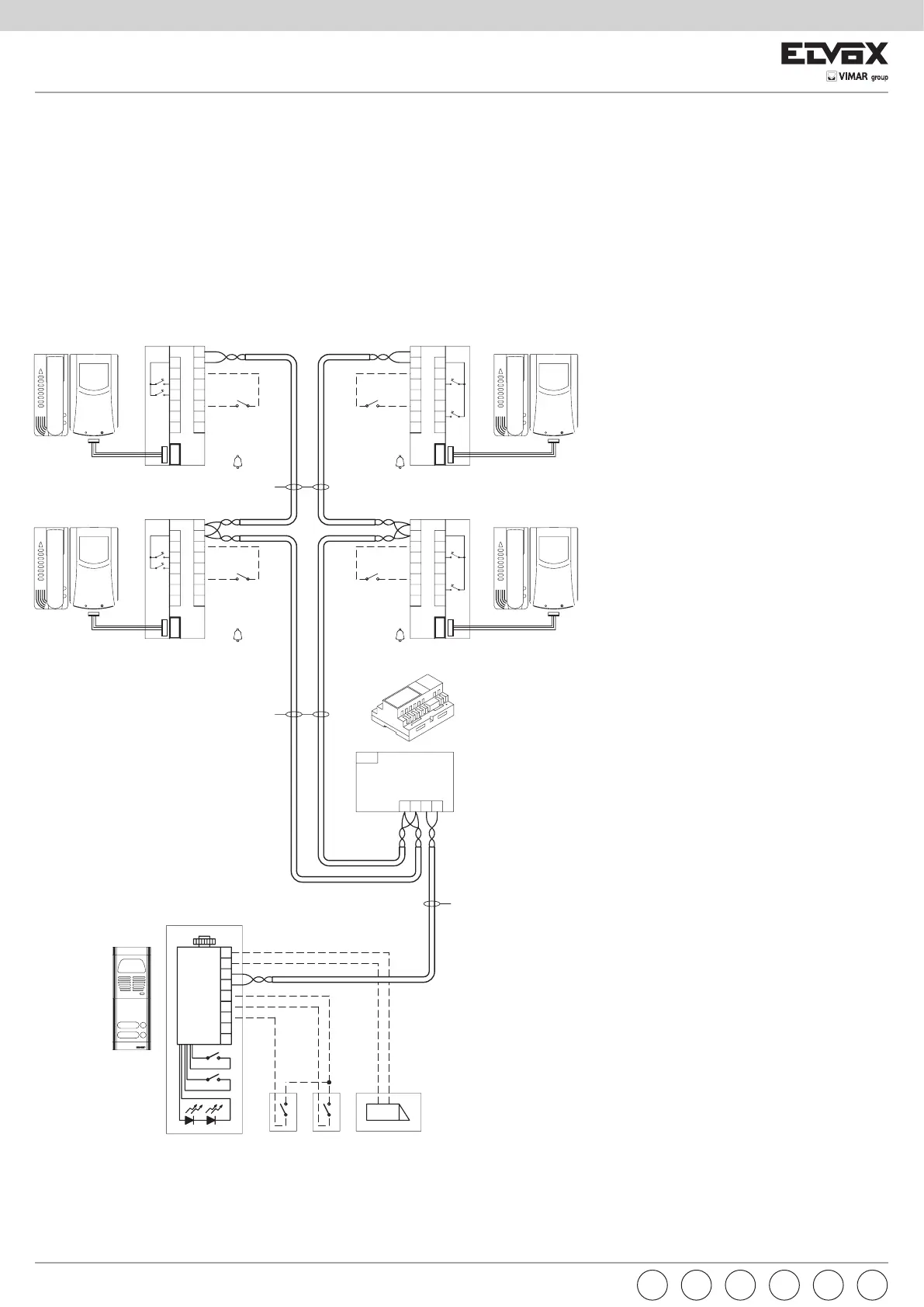

SCHEMA DI COLLEGAMENTO KIT VIDEOCITOFONO BIFAMILIARE CON 2 MONITOR PER APPARTAMENTO
WIRING DIAGRAM FOR DOUBLE RESIDENCE VIDEOKIT WITH ONE 2 PUSH-BUTTON ENTRANCE PANEL AND 4 MONITORS AND PANEL GALILEO
SERIES
SCHÉMA DE RACCORDEMENT POUR KIT VIDÉO POUR VILLA BIFAMILIALE AVEC UNE PLAQUE DE RUE Á DEUX BOUTONS-POUSSOIRS ET 4 MONI-
TEURS ET GALILEO SERIE TABLEAU
VERDRAHTUNGSPLAN FÜR ZWEIFAMILIEN-VIDEOTÜRSPRECHANLAGENSET MIT EINEM 2-TASTEN-KLINGELTABLEAU UND 4 MONITOREN
ESQUEMA DE CONEXIONADO PARA KIT VIDEO BIFAMILIAR CON UNA PLACA CON DOS PULSADORES, 4 MONITORES Y PANEL SERIES GALILEO
ESQUEMA DE LIGAÇÃO PARA KIT VIDEO BIFAMILIAR COM UMA BOTONEIRA COM DOIS BOTÕES E 4 MONITORES E PANEL SERIES GALILEO
VIDEO VIDEO
VIDEO VIDEO
PRI
B2 2
1
B1
1
4
D
6P
6S
5
2
8
9
4
11
10
+
-
CH1=
N° 1
12
13
D
N° 3
CH2=
13
12
10
11
4
9
8
-
+
2
5
6S
6P
4
1
8
9
4
11
10
12
13
N° 2
CH1=
-
+
2
5
6S
6P
D
4
1 1
4
6P
6S
5
2
+
-
CH2=
N° 4
D
13
12
10
11
4
9
8
N° 1
L
L
N° 2
N° 3
L
N° 4
L
C
F
E
CL
IT=0
G
M
CA
PA
B
V
S+
B1
B2
S-
68TC
Art.
A
H
68TU
R
N° SI609d
ALIMENTATORE
POWER SUPPLY
ALIMENTATION
NETZGERÄT
ALIMENTADOR
Art. 6922.1
A - TARGA VIDEO SERIE 1200, 8000, 8100
B - TELECAMERA ART. 68TU, 68TC
C - SERRATURA ELETTRICA 12V~ 1A
D - PULSANTE PER CHIAMATA FUORIPORTA
E - COMANDO APRIPORTA
F - SENSORE PORTA APERTA
G - PULSANTE DI CHIAMATA DELLA TARGA
H - LED DI ILLUMINAZIONE CARTELLINO PORTANOMI
L - PULSANTE PER AUTOINSERIMENTO
N°1 - PULSANTE DI CHIAMATA MONITOR/CITOFONO N°1
N°2 - PULSANTE DI CHIAMATA MONITOR/CITOFONO N°2
N°3 - PULSANTE DI CHIAMATA MONITOR/CITOFONO N°3
N°4 - PULSANTE DI CHIAMATA MONITOR/CITOFONO N°4
A - VIDEO ENTRANCE PANEL SERIES 1200, 8000, 8100
B - CAMERA ART. 68TU, 68TC
C - 12V ELECTRIC LOCK
D - PUSH-BUTTON FOR OUTDOOR CALL
E - LOCK RELEASE CONTROL
F - OPEN DOOR SENSOR
G - ENTRANCE PANEL CALL PUSH-BUTTON
H - NAME-TAG LIGHTING LED
L - PUSH-BUTTON FOR THE SELFACTIVATION
N°1 - PUSH-BUTTON FOR CALL OF MONITOR/INTERPHONE N. 1
N°2 - PUSH-BUTTON FOR CALL OF MONITOR/INTERPHONE N. 2
N°3 - PUSH-BUTTON FOR CALL OF MONITOR/INTERPHONE N. 3
N°4 - PUSH-BUTTON FOR CALL OF MONITOR/INTERPHONE N. 4
A - PLAQUE DUE RUE VIDÉO SERIE 1200, 8000, 8100
B - CAMÉRA ART. 68TU, 68TC
C - GÂCHE ÉLECTRIQUE 12V ~
D - POUSSOIR POUR APPEL PORTE PALIÈRE
E - COMMANDE OUVRE PORTE
F - SENSEUR PORTE OUVERTE
G - POUSSOIR D’APPEL DE LA PLAQUE DE RUE
H - LED D’ÉCLAIRAGE PORTE-NOMES
L - BOUTON-POUSSOIR POUR L’AUTOACTIVATION
N°1 - BOUTON-POUSSOIR POUR APPEL DU MONITEUR/POSTE
D’APPARTEMENT N. 1
N°2 - BOUTON-POUSSOIR POUR APPEL DU MONITEUR/POSTE
D’APPARTEMENT N. 2
N°3 - BOUTON-POUSSOIR POUR APPEL DU MONITEUR/POSTE
D’APPARTEMENT N. 3
N°4 - BOUTON-POUSSOIR POUR APPEL DU MONITEUR/POSTE
D’APPARTEMENT N. 4
A - VIDEO-KLINGELTABLEAU Serie 1200, 8000, 8100
B - KAMERA ART. 68TU, 68TC
C - ELEKTRISCHER TÜRÖFFNER 12V ~
D - ETAGENRUFTASTE
E - TÜRÖFFNUNGSSTEUERUNG
F - SENSOR FÜR “TÜR OFFEN”
G - KLINGELTASTE
H - LED FÜR NAMENSSCHILDBELEUCHTUNG
L - TASTE FÜR DIE SELBSTEINSCHALTUNG
N°1 - TASTE FÜR DEN RUF ZUM MONITOR/HAUSTELEFON 1
N°2 - TASTE FÜR DEN RUF ZUM MONITOR/HAUSTELEFON 2
N°3 - TASTE FÜR DEN RUF ZUM MONITOR/HAUSTELEFON 3
N°4 - TASTE FÜR DEN RUF ZUM MONITOR/HAUSTELEFON 4
A - PLACA VÍDEO SERIE 1200, 8000, 8100
B - CÁMARA ART. 68TU, 68TC
C - CERRADURA ELÉCTRICA 12V ~ 1A
D - PULSADOR LLAMADA PUERTA APARTAMIENTO
E - BELEUCHTUNGSLED DES NAMENSCHILDS
F - MANDO ABREPUERTA
G - PULSADOR DE LLAMADA DE LA PLACA
H - LED DE ILUMINACIÓN DE LA TARJETA PORTANOMBRES
L - PULSADOR PARA LA AUTOACTIVACIÓN
N°1 - PULSADOR PARA LLAMADA AL MONITOR/TELÉFONO N. 1
N°2 - PULSADOR PARA LLAMADA AL MONITOR/TELÉFONO N. 2
N°3 - PULSADOR PARA LLAMADA AL MONITOR/TELÉFONO N. 3
N°4 - PULSADOR PARA LLAMADA AL MONITOR/TELÉFONO N. 4
A - BOTONERIA VIDEO SERIE 1200, 8000, 8100
B - TELECÂMARA ART. 68TU, 68TC
C - TRINCO ELÉCTRICO 12V ~ 1A
D - BOTÃO PARA CHAMADA NO PATAMAR
E - COMANDO ABREPORTA
F - SENSOR “PORTA ABERTA”
G - BOTÃO DE CHAMADA DA BOTONEIRA
H - LED DE ILUMINAÇÃO DO CARTÃO PORTANOMES
L - BOTÃO PARA A AUTOACTIVAÇÃO
N°1 - BOTÃO PARA CHAMADA DO MONITOR/TELEFONE N. 1
N°2 - BOTÃO PARA CHAMADA DO MONITOR/TELEFONE N. 2
N°3 - BOTÃO PARA CHAMADA DO MONITOR/TELEFONE N. 3
N°4 - BOTÃO PARA CHAMADA DO MONITOR/TELEFONE N. 4
RETE-MAINS
RÉSEAU-NETZ
RED-REDE
MONITOR
MONITEUR
Art. 6029+62I8+6145
Art. 6029/C+62I8+6145
MONITOR
MONITEUR
Art. 6029+62I8+6145
Art. 6029/C+62I8+6145
MONITOR
MONITEUR
Art. 6029+62I8+6145
Art. 6029/C+62I8+6145
MONITOR
MONITEUR
Art. 6029+62I8+6145
Art. 6029/C+62I8+6145
*
*
*
