ALIMENTATORE
POWER SUPPLY
ALIMENTATION
NETZGERÄT
ALIMENTADOR
Art. 6922.1
RETE-MAINS
RÉSEAU-NETZ
RED-REDE
A - TARGA VIDEO SERIE 1200, 8000, 8100
B - TELECAMERA ART. 68TU, 68TC
C - SERRATURA ELETTRICA 12V~ 1A
D - PULSANTE PER CHIAMATA FUORIPORTA
E - COMANDO APRIPORTA
F - SENSORE PORTA APERTA
G - PULSANTE DI CHIAMATA DELLA TARGA
H - LED DI ILLUMINAZIONE CARTELLINO PORTANOMI
L - PULSANTE PER AUTOINSERIMENTO
N°1 - PULSANTE DI CHIAMATA MONITOR/CITOFONO N°1
N°2 - PULSANTE DI CHIAMATA MONITOR/CITOFONO N°2
N°3 - PULSANTE DI CHIAMATA MONITOR/CITOFONO N°3
N°4 - PULSANTE DI CHIAMATA MONITOR/CITOFONO N°4
A - VIDEO ENTRANCE PANEL SERIE 1200, 8000, 8100
B - CAMERA ART. 68TU, 68TC
C - 12V ELECTRIC LOCK
D - PUSH-BUTTON FOR OUTDOOR CALL
E - LOCK RELEASE CONTROL
F - OPEN DOOR SENSOR
G - ENTRANCE PANEL CALL PUSH-BUTTON
H - NAME-TAG LIGHTING LED
L - PUSH-BUTTON FOR THE SELFACTIVATION
N°1 -
PUSH-BUTTON FOR CALL OF MONITOR/INTERPHONE N. 1
N°2 - PUSH-BUTTON FOR CALL OF
MONITOR/INTERPHONE
N. 2
N°3 - PUSH-BUTTON FOR CALL OF
MONITOR/INTERPHONE
N. 3
N°4 - PUSH-BUTTON FOR CALL OF
MONITOR/INTERPHONE
N. 4
A - PLAQUE DUE RUE VIDÉO SERIE 1200, 8000, 8100
B - CAMÉRA ART. 68TU, 68TC
C - GÂCHE ÉLECTRIQUE 12V ~
D - POUSSOIR POUR APPEL PORTE PALIÈRE
E - COMMANDE OUVRE PORTE
F - SENSEUR PORTE OUVERTE
G - POUSSOIR D’APPEL DE LA PLAQUE DE RUE
H - LED D’ÉCLAIRAGE PORTE-NOMES
L - BOUTON-POUSSOIR POUR L’AUTOACTIVATION
N°1 - BOUTON-POUSSOIR POUR APPEL DU MONITEUR/POSTE
D’APPARTEMENT N. 1
N°2 - BOUTON-POUSSOIR POUR APPEL DU MONITEUR/POSTE
D’APPARTEMENT N. 2
N°3 - BOUTON-POUSSOIR POUR APPEL DU MONITEUR/POSTE
D’APPARTEMENT N. 3
N°4 - BOUTON-POUSSOIR POUR APPEL DU MONITEUR/POSTE
D’APPARTEMENT N. 4
A - VIDEO-KLINGELTABLEAU Serie 1200, 8000, 8100
B - KAMERA ART. 68TU, 68TC
C - ELEKTRISCHER TÜRÖFFNER 12V ~
D - ETAGENRUFTASTE
E - TÜRÖFFNUNGSSTEUERUNG
F - SENSOR FÜR “TÜR OFFEN”
G - KLINGELTASTE
H - LED FÜR NAMENSSCHILDBELEUCHTUNG
L - TASTE FÜR DIE SELBSTEINSCHALTUNG
N°1 - TASTE FÜR DEN RUF ZUM MONITOR/HAUSTELEFON 1
N°2 - TASTE FÜR DEN RUF ZUM MONITOR/HAUSTELEFON 2
N°3 - TASTE FÜR DEN RUF ZUM MONITOR/HAUSTELEFON 3
N°4 - TASTE FÜR DEN RUF ZUM MONITOR/HAUSTELEFON 4
A - PLACA VÍDEO SERIE 1200, 8000, 8100
B - CÁMARA ART. 68TU, 68TC
C - CERRADURA ELÉCTRICA 12V ~ 1A
D - PULSADOR LLAMADA PUERTA APARTAMIENTO
E - BELEUCHTUNGSLED DES NAMENSCHILDS
F - MANDO ABREPUERTA
G - PULSADOR DE LLAMADA DE LA PLACA
H -
LED DE ILUMINACIÓN DE LA TARJETA PORTANOMBRES
L - PULSADOR PARA LA AUTOACTIVACIÓN
N°1
-
PULSADOR PARA LLAMADA AL MONITOR/TELÉFONO N. 1
N°2
-
PULSADOR PARA LLAMADA AL MONITOR/TELÉFONO N. 2
N°3
-
PULSADOR PARA LLAMADA AL MONITOR/TELÉFONO N. 3
N°4
-
PULSADOR PARA LLAMADA AL MONITOR/TELÉFONO N. 4
A - BOTONERIA VIDEO SERIE 1200, 8000, 8100
B - TELECÂMARA ART. 68TU, 68TC
C - TRINCO ELÉCTRICO 12V ~ 1A
D -
BOTÃO PARA CHAMADA NO PATAMAR
E - COMANDO ABREPORTA
F - SENSOR “PORTA ABERTA”
G - BOTÃO DE CHAMADA DA BOTONEIRA
H - LED DE ILUMINAÇÃO DO CARTÃO PORTANOMES
L - BOTÃO PARA A AUTOACTIVAÇÃO
N°1 - BOTÃO PARA CHAMADA DO MONITOR/TELEFONE N. 1
N°2 - BOTÃO PARA CHAMADA DO MONITOR/TELEFONE N. 2
N°3 - BOTÃO PARA CHAMADA DO MONITOR/TELEFONE N. 3
N°4 - BOTÃO PARA CHAMADA DO MONITOR/TELEFONE N. 4
ALIMENTATORE
POWER SUPPLY
ALIMENTATION
NETZGERÄT
ALIMENTADOR
Art. 6923
MONITOR
MONITEUR
Art. 6029+62I8+6145
Art. 6029/C+62I8+6145
MONITOR
MONITEUR
Art. 6029+62I8+6145
Art. 6029/C+62I8+6145
MONITOR, MONITEUR
Art. 6029+62I8+6145
Art. 6029/C+62I8+6145
MONITOR
MONITEUR
Art. 6029+62I8+6145
Art. 6029/C+62I8+6145

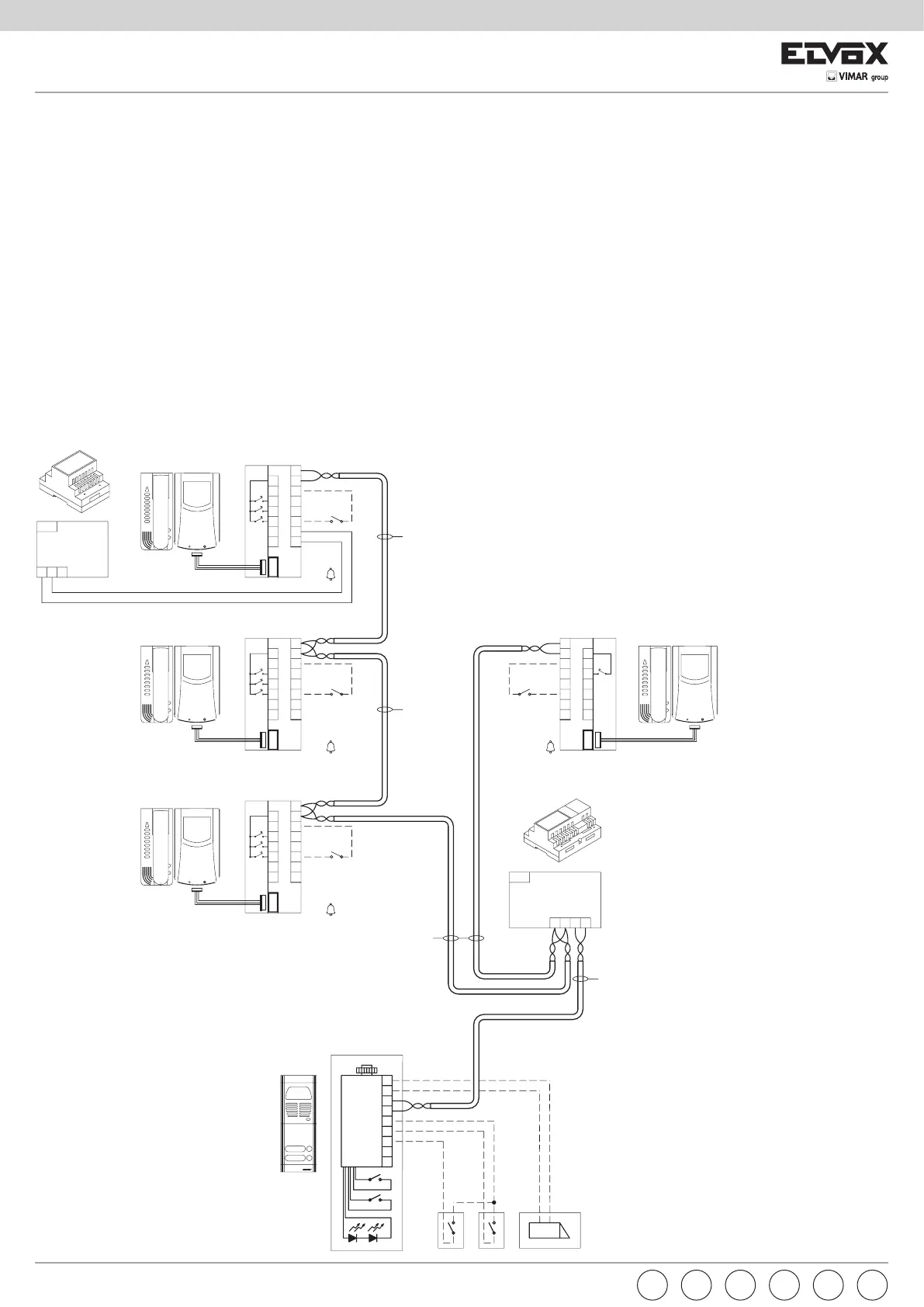

SCHEMA DI COLLEGAMENTO KIT VIDEOCITOFONO BIFAMILIARE CON UNA TARGA, 4
MONITOR, 3 SU UN APPARTAMENTO E UNO NELL’ALTRO
WIRING DIAGRAM FOR TWIN RESIDENCE VIDEOKIT WITH ENTRANCE PANEL, 4 MONI-
TORS, 3 IN ONE APARTMENT AND ONE IN ANOTHER
SCHÉMA DE RACCORDEMENT POUR KIT VIDÉO BIFAMILIAL AVEC PLAQUE DE RUE, 4
MONITEURS, DONT 3 DANS UN APPARTMENT ET UN DANS L’AUTRE
VERDRAHTUNGSPLAN FÜR ZWEIFAMILIEN-VIDEOTÜRSPRECHANLAGENSET MIT
KLINGELTABLEAU UND 4 MONITOREN (3 IN EINER WOHNUNG UND 1 IN DER ANDEREN
WOHNUNG)
ES QUEMA DE CONEXIONADO PARA KIT VÍDEO BIFAMILIAR CON PLACA, 4 MONI-
TORES, 3 EN UN APARATAMIENTO Y UNO EN OTRO
ESQUEMA DE LIGAÇÃO PARA KIT VIDEO BIFAMILIAR COM BOTONEIRA, 4 MONI-
TORES, 3 NUM APARTAMENTO E UM EM OUTRO
*
*
*
*
