12

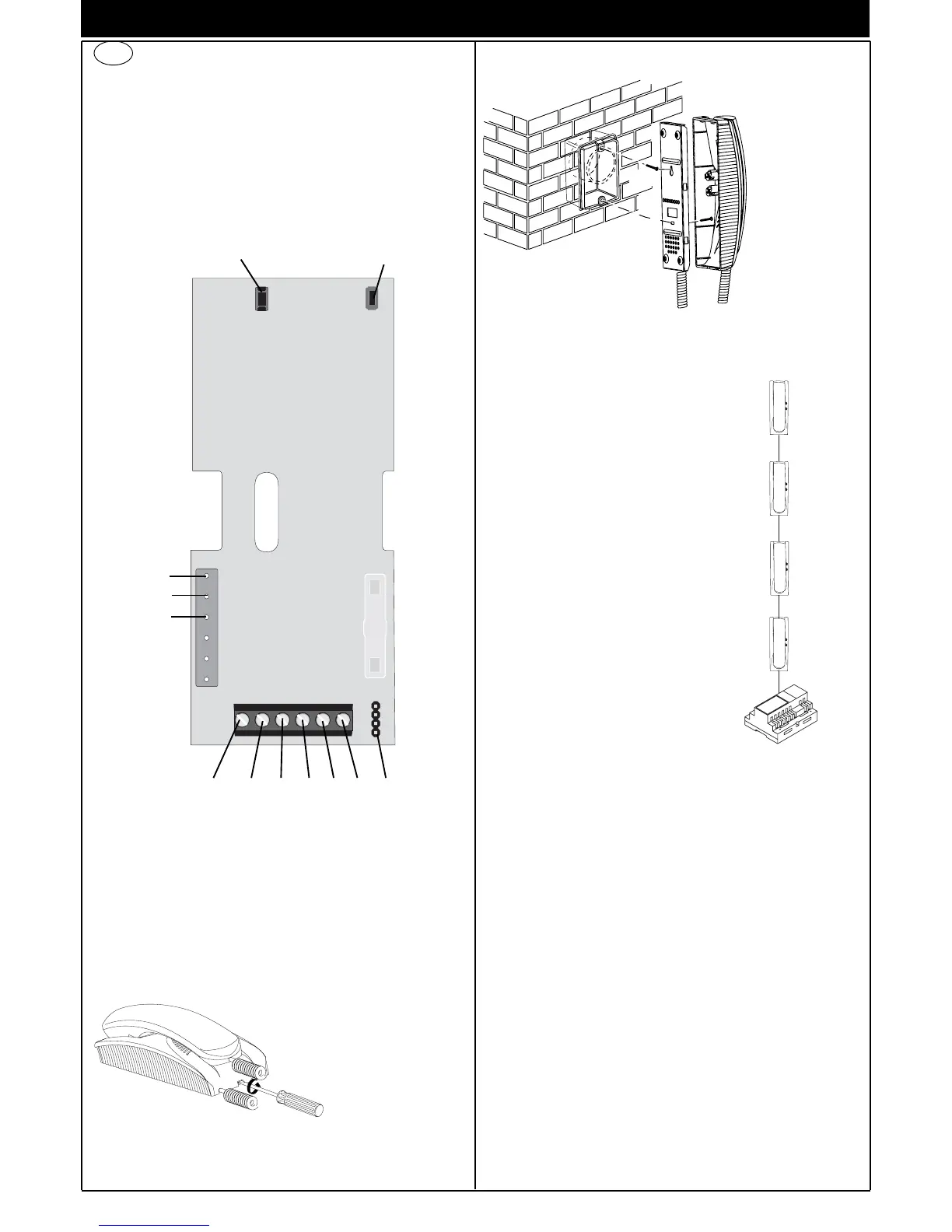

INTRODUÇÃO/INSTALLAÇÃO
DESCRIÇÃO
O art. 8879 é um telefone da série 8870 para instalações de porteiros ou
videoporteiros DOIS FIOS da ELVOX. é fornecido de série de 2 botões,
um para a abertura do trinco, o outro para “luz das escadas”.
Régua de bornes de ligação e conectores
1, 2) Linha BUS.
4, 6P) Ligação para botão de chamada do patamar.
5, 6S) Ligação da campainha suplementar.
Regulações
O volume de chamada é regulável deslocando o fio do altifalante entre
o conector A+ (toque alto) e A- (toque baixo).
INSTALAÇÃO
A instalação do telefone de montagem saliente não precisa de acessó-
rios suplementares. É possível ainda preparar uma caixa na vertical de
3 módulos para facilitar a fixação e a passagem dos cabos.
Instalação de parede
Fig. 1
ESTABILIZAÇÃO DO SINAL DE VÍDEO
Na parte inferior do telefone existe um conec-
tor (A-B-C) e uma ponte para a estabilização
do sinal de vídeo, esta ponte deve ser utiliza-
da nas instalações onde existem vários aparel-
hos (telefones ou monitores) ligados em série
(fig. 5).
Na configuração de série, mudar apenas a
ponte do último aparelho para a posição “B” e
manter as pontes dos outros na posição inicial
“A” (Fig. 5).
Para as outras configurações de ligação ver a
“TABELA TERMINAÇÃO PARA
INSTALAÇÕES DE DOIS FIOS ELVOX” indi-
cada a página 14 nos esquemas de ligação
unidos às botoneiras electrónicas de dois fios.
Nos casos em que a imagem apresentada pelo monitor está distorcida,
mudar a ponte para uma das posições alternativas à inicial (B ou C), de
modo a anular a distorsão.
N.B. No caso de instalações só de telefones, manter as pontes na
posição “A”
Fig. 5
B
A
A
A
P
Fig. 2 -
Fixar o parafuso
superior (A) na
caixa de embeber
(ou bucha) deixan-
do saliente a
cabeça do parafu-
so cerca de 2 mm.
Encaixar o tele-
fone no parafuso
superior utilizando
o furo posterior,
encostando-o à
parede e
empurrando-o
para baixo.
Completar a fix-
ação com o para-
fuso inferior (B)
inserindo-o no
respectivo furo.
Fig. 1
Fig. 2
(A)
(B)
Fig. 1 -
Para separar a base do
telefone da cobertura
inserir uma chave de
fendas na ranhura cen-
tral e rodá-la até as duas
peças se separarem.
Reset
Activ.
Estabilização
do sinal video
C
B
A
6P6S5421
A+
A-
CA
PROGRAMAÇÃO
As programações do telefone são de três tipos: atribuição do código
identificativo ou código de chamada (indispensável), atribuição do códi-
go identificativo secundário (para telefones associados ao telefone prin-
cipal do grupo), programação dos botões para serviços auxiliares e cha-
madas intercomunicantes (onde for necessário). As programações
devem ser efectuadas com a instalação ligada, sem comunicações acti-
vas e só depois de ter ligado os telefones/monitores à instalação e pro-
gramado as botoneiras.
