INTRODUZIONE/INSTALLAZIONE
DESCRIZIONE
L'art. 8879 è un citofono della serie 8870 per impianti citofonici o video-
citofonici DUE FILI ELVOX. È fornito di serie di 2 pulsanti, uno per l'aper-
tura della serratura, l’altro per luce scale (default).

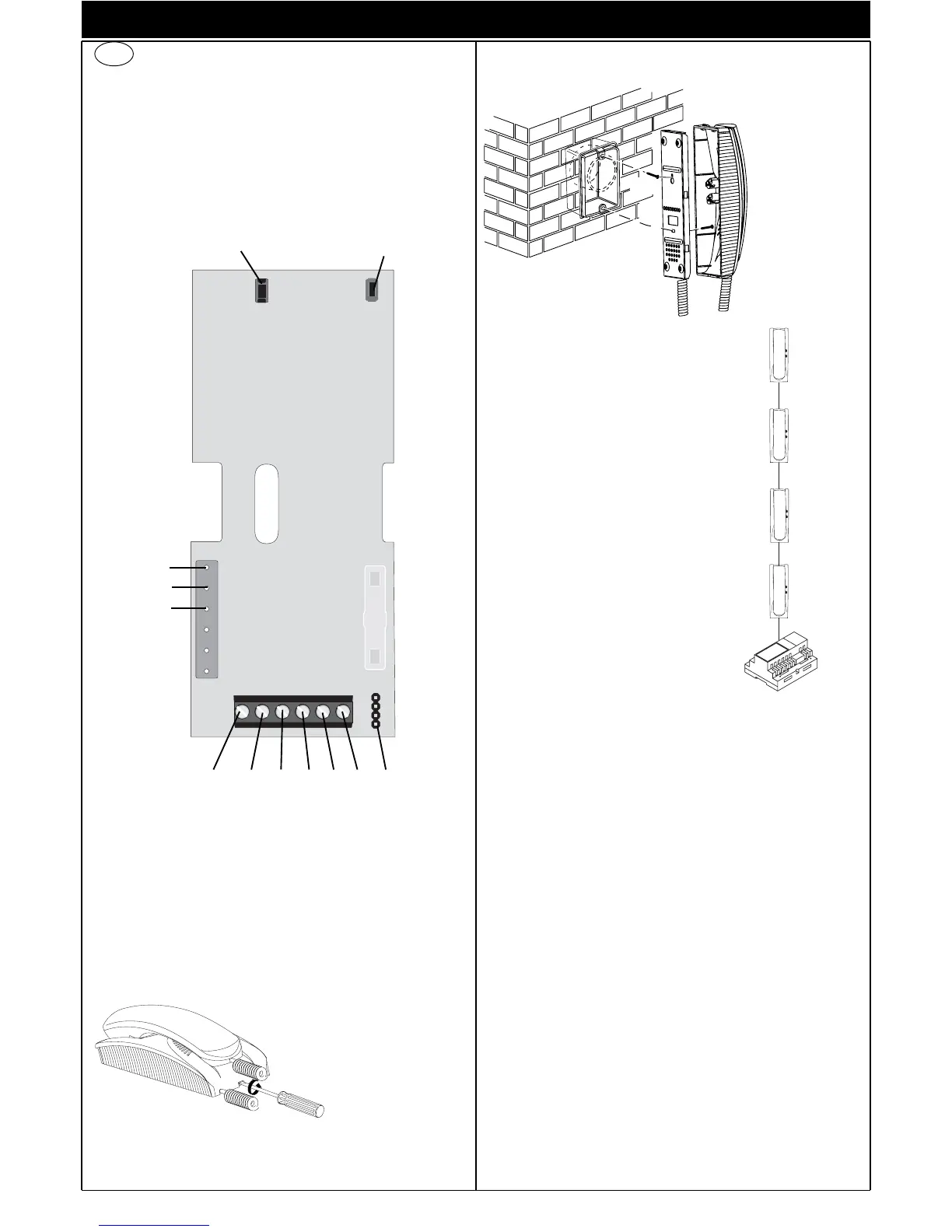

Morsettiera di collegamento e connettori
1, 2) Linea BUS.
4, 6P) Collegamento per pulsante di chiamata fuoriporta.
5, 6S) Collegamento suoneria supplementare.
Regolazioni
Il volume di chiamata è regolabile spostando il filo dell’altoparlante tra il
connettore A+ (tono alto) e A- (tono basso.
INSTALLAZIONE
L’installazione del citofono da esterno parete non richiede accessori sup-
plementari. È possibile comunque predisporre una scatola in verticale da
3 moduli per agevolare il fissaggio e il passaggio dei cavi.
Installazione da parete
Fig. 1
STABILIZZAZIONE SEGNALE VIDEO PER
IMPIANTI VIDEOCITOFONICI/CITOFONICI
Nella parte inferiore del citofono è presente un
connettore (A-B-C) ed un ponticello per la sta-
bilizzazione del segnale video. Questo ponti-
cello deve essere utilizzato negli impianti dove
sono presenti più apparecchi (citofoni o videoc-
itofoni) collegati in serie (fig. 5) o a stella (fig.
6).
In configurazione serie, spostare il ponticello
solo dell'ultimo apparecchio nella posizione “B”
e mantenere i ponticelli degli altri nella
posizione iniziale “A” (Fig. 5).
Per altre configurazioni di collegamento
vedere: la “TABELLA TERMINAZIONE PER
IMPIANTI DUE FILI ELVOX “riportata a pagina
14, gli schemi di collegamento e gli schemi
allegati alle targhe elettroniche due fili
Nel caso in cui l'immagine rappresentata in un videocitofono sia distor-
ta, spostare il ponticello in una delle posizioni alternative a quella iniziale
(B o C), in modo da annullare la distorsione.
Nota: nel caso di impianto solamente citofonico, mantenere i ponticelli in
posizione A.
PROGRAMMAZIONE
Le programmazioni del citofono sono di tre tipi: assegnazione codice
identificativo o codice di chiamata (indispensabile), assegnazione codi-
ce identificativo secondario (per citofoni associati ad un citofono di capo
gruppo), programmazione pulsanti per servizi ausiliari e chiamate inter-
comunicanti (dove necessario).
Le programmazioni devono essere effettuate con l’impianto acceso,
senza comunicazioni attive e solamente dopo aver collegato i
citofoni/videocitofoni all’impianto e programmato le targhe.
Fig. 5
B
A
A
A
I
Fig. 2 -
Fissare la vite
superiore (A) nella
scatola incasso (o
tassello) lasciando
sporgere la testa
della vite per 2
mm. Agganciare il
citofono alla vite
superiore utiliz-
zando l’apposito
foro posteriore
accostandolo alla
parete e tirandolo
verso il basso
Completare il fis-
saggio con la vite
inferiore (B) nel-
l’apposito foro.
Fig. 1
Fig. 2
(A)
(B)
Fig. 1 -
Per separare il fondo del
citofono dal coperchio
inserire un cacciavite a
taglio nella fessura cen-
trale e ruotarlo fino ad
ottenere lo scatto di aper-
tura.
Reset
Attiv.
Stabilizzazione
segnale video
C
B
A
6P6S5421
A+
A-
CA
