STABILISATEUR DU SIGNAL VIDÉO
Dans la partie inférieure du poste d'apparte-
ment il y a un connecteur (A-B-C) et un ponta-
ge pour la stabilisation du signal vidéo. Ce
pontage doit être utilisé dans les installation
avec plusieurs appareils (postes d'apparte-
ment ou moniteurs) raccordés en série (Fig. 5).
Dans la configuration de série déplacer le pon-
tage sur la position «B» seulement dans le der-
nier appareil et maintenir les pontages des
autres appareils sur la position initiale «A»
(Aucune Termination).
Pour les autres configurations de raccorde-
ment voir la « TABLE TERMINATION POUR
INSTALLATIONS DE DEUX FILS ELVOX »
indiquée à page 14, les schémas de raccorde-
ment inclus avec les plaque de rue électron-
iques deux fils.
Si l'image dans le moniteur est déformé, déplacer le pontage sur une
des positions alternatives a celle initiale (B ou C), de façon a annuler la
déformation.
N.B. Si dans l’installation il ya seulement des postes d’appertement,
maintenir les pontages sur la position “A”.
Fig. 5
B
A
A
A
6
INTRODUCTION/INSTALLATION
DESCRIPTION

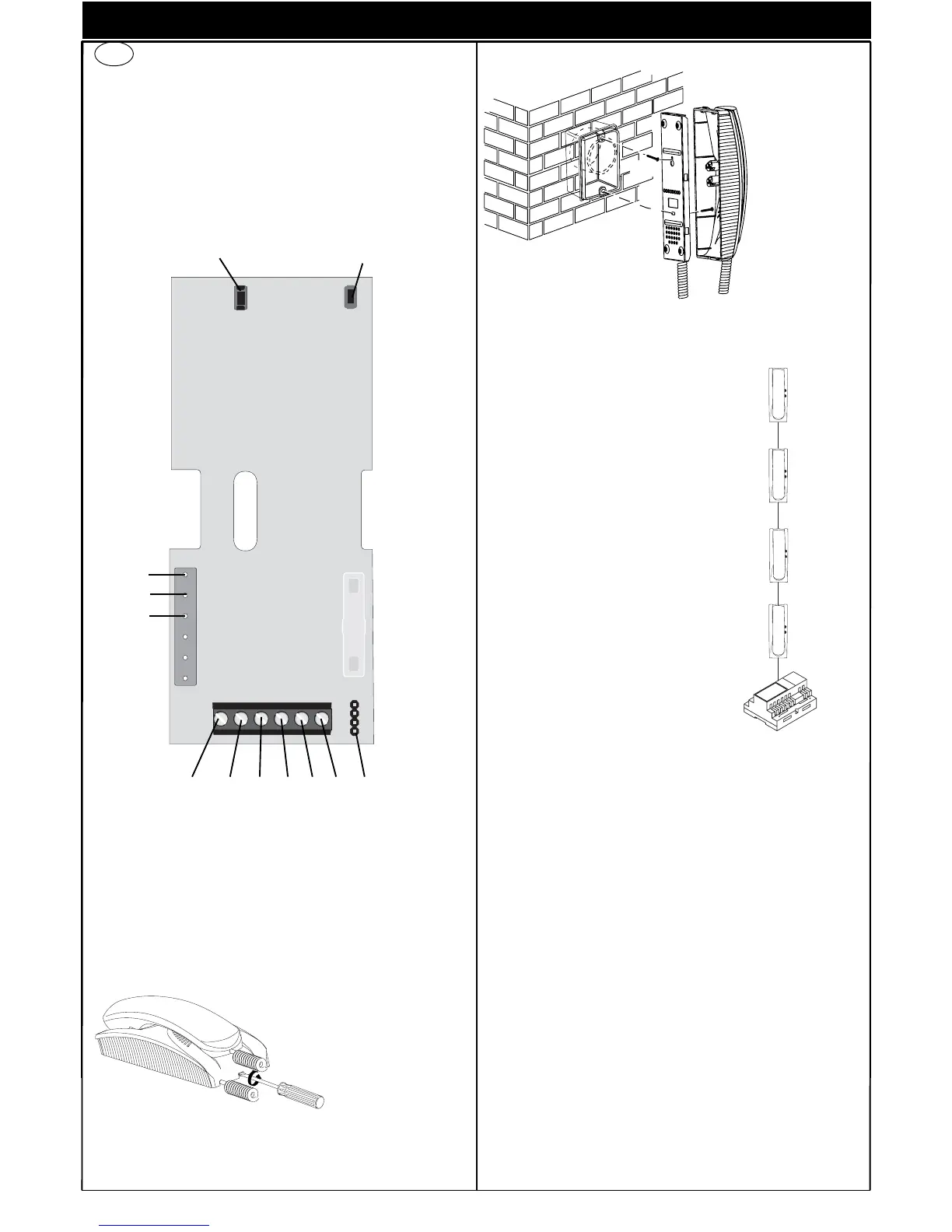

L'art. 8879 est un portier audio de la série 8870 pour systèmes de por-
tiers audio ou vidéo 2 FILS ELVOX. Livré avec 2 boutons de série : un
pour la commande de la gâche, l’autre pour lumière sclalier (par défaut).
Bornier de connexion et connecteurs
1, 2) Ligne BUS.
4, 6P) Raccordement pour bouton-poussoir d'appel de palier
5, 6S) Raccordement sonnerie supplémentaire.
Réglages
Le volume d'appel est réglable en déplaçant le fil du haut-parleur entre
le connecteur A+ (ton haut) et A- (ton bas).
INSTALLATION
L'installation en saillie du portier audio ne nécessite pas d'accessoires
supplémentaires. Toutefois, il est possible de prévoir une boîte 3 modu-
les verticale pour faciliter la fixation et le passage du câblage.
Installation murale en saillie
Stabilisateur de
signal vidéo
F
Reset
Activ.
C
B
A
6P6S5421
A+
A-
CA
Fig. 3 -
Fixer la vis supé-
rieure (A) dans la
boîte à encastre-
ment (ou cheville)
laissant sortir la
tête de vis de 2
mm. Accrocher le
portier à la vis
supérieure
en utilisant le trou
prévu à cet effet à
l'arrière en le
tenant contre la
paroi et le tirant
vers le bas.
Terminer la fixation
en logeant la vis
inférieure (B) dans
le trou prévu à cet
effet.
Fig. 2
Fig. 3
(A)
(B)
Fig. 2 -
Pour séparer le fond du
portier du couvercle en
introduisant un tournevis
à lame large dans la fente
centrale et le tourner
jusqu'à l'obtention du
déclic d'ouverture.
Fig. 1
PROGRAMMATION
Les programmations du portier audio sont de trois types: assignation
d'un code d'identification ou d'un code d'appel (indispensable), assigna-
tion d'un code d'identification secondaire (pour portiers audio associés à
un portier audio "Master"), programmation des boutons pour services
auxiliaires et la communication entre postes (lorsque cela est nécessai-
re). Les programmations doivent être effectuées avec le système allumé,
sans communication en cours et seulement après avoir relié les portiers
audio et/ou vidéo au système et programmé les plaques de rue.
