EINFÜHRUNG/INSTALLATION
BESCHREIBUNG
Der Art. 8879 ist ein Haustelefon der Serie 8870 für ZWEIDRAHT-
Sprechanlagen und -Videosprechanlagen, das serienmäßig mit 2 Tasten
ausgestattet ist: einem Türöffner, und dem anderen für das treppenlicht
(default)
Anschlussklemmenleiste und Steckverbinder
1, 2) BUS-Leitung.
4, 6P) Anschluss für Etagenruftaste.
5, 6S) Anschluss Zusatzläutwerk.
Einstellungen
Die Ruflautstärke kann reguliert werden, indem der Draht des
Lautsprechers zwischen dem Steckverbinder A+ (lauter Ton) und A- (lei-
ser Ton) ersetzt wird.
INSTALLATION
Für die Installation des Aufputz-Haustelefons ist kein zusätzliches
Zubehör erforderlich. Es kann jedoch ein senkrechtes 3-Modul-Gehäuse
verwendet werden, um die Befestigung und den Kabeldurchzug zu erlei-
chtern.
Ap-Montage
Stabilisator des
Videosignals
D
Reset
Aktiv.
C
B
A
6P6S5421
A+
A-
CA

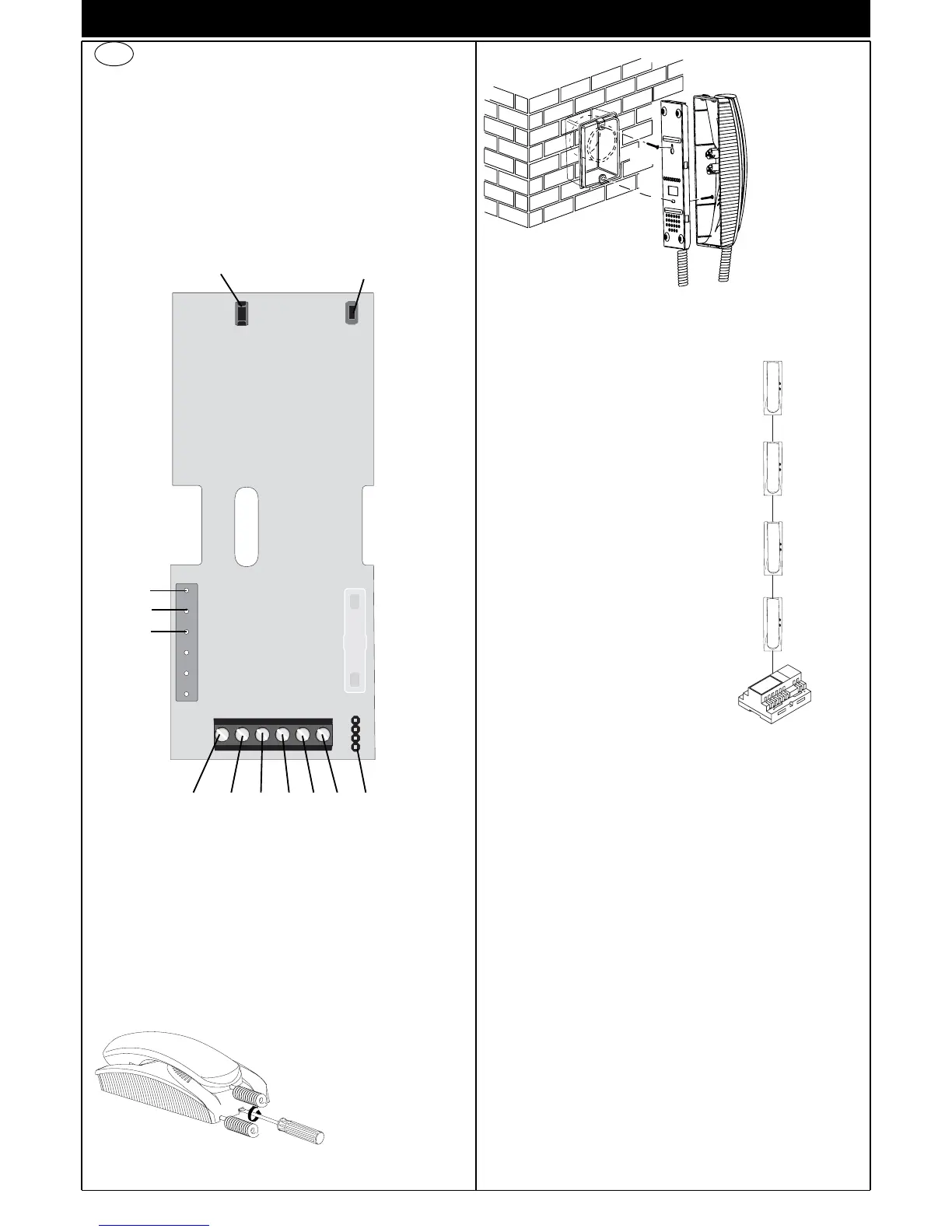

Fig. 1
Abb. 2 -
Die obere
Schraube (A) in
das UP-Gehäuse
(bzw. in den
Dübel) eindrehen
und den
Schraubenkopf 2
mm überstehen
lassen. Die
Bohrung in der
Rückseite des
Apparats an der
oberen Schraube
aufhängen und
geringfügig nach
unten ziehen. Die
untere Schraube
(B) in die entspre-
chende Bohrung
eindrehen.
Abb. 1
Abb. 2
(A)
(B)
Abb. 1 -
Um den Apparat zu
öffnen, einen
Schlitzschraubendreher in
den mittleren Spalt hinein-
schieben und inn drehen
bis Ober- und Unterteil
ausrasten.
AUSGLEICHER DES VIDEO SIGNALS
Auf der rückseite des Haustelefons bestehen
ein Verbinder (A-B-C) und eine Brücke für das
Ausgleich des Videosignals. Diese Brücke
muss bei Anlagen mit mehr Geräten
(Haustelefonen oder Monitoren) mit
Serienschaltung (Abb. 5) verwendet werden.
Bei Serienkonfiguration die Brücke zur Stellung
"B" nur beim letzten Gerät umsetzen und die
Brücken der anderen Geräte auf der
Anfangsstellung "A” (Fig. 5) stehen lassen.
Für andere Anschlusskonfigurationen siehe die
„TABELLE FÜR DEN ENDVERSCHLUSS
DER „ZWEI-DRAHT ELVOX“ ANLAGEN“ auf
Seite 14 gezeigt, i.e. die mit den elektroni-
schen 2-Draht Klingeltableaus“ beigelegten
Schaltpläne.
Soll das Bild auf dem Bildschirm verzogen sein, so umsetzen Sie die
Brücke auf eine der Alternativstellungen zu der Initialstellung (B oder
C), so dass die Verzogung ausgelöscht wird.
Fig. 5
B
A
A
A
PROGRAMMIERUNG
Es gibt drei Programmierungsarten des Haustelefons: Zuweisung des
Kenncodes oder Rufcodes (unbedingt notwendig), Zuweisung des
zusätzlichen Kenncodes (für Haustelefone, die mit einem Haupt-
Haustelefon verbunden sind), Programmierung der Tasten für
Zusatzfunktionen und interne Rufe (sofern erforderlich).
Die Programmierungen müssen mit eingeschalteter Anlage ohne aktive
Kommunikationen durchgeführt werden, und zwar erst, nachdem die
(Video-)Haustelefone an die Anlage angeschlossen, und die
Türstationen programmiert wurden.
Hinweis: falls von einer anlage mit nur Hustelefonen, die drücken auf
“A” stellung stehen lassen.
