Emerson 6513DE - Page 37

A1
A2
A3
A4
B1
B2
B3
B4
C1
C2
C3
C4
D1
D2
D3
D4
E1
E2
E3
E4
F1
F2
F3
F4
VIDEO (TV/LINE) SIGNAL
VIDEO (TV/LINE) + DVD VIDEO SIGNAL
DVD VIDEO SIGNAL
DVD AUDIO SIGNAL
AUDIO (TV/LINE) SIGNAL

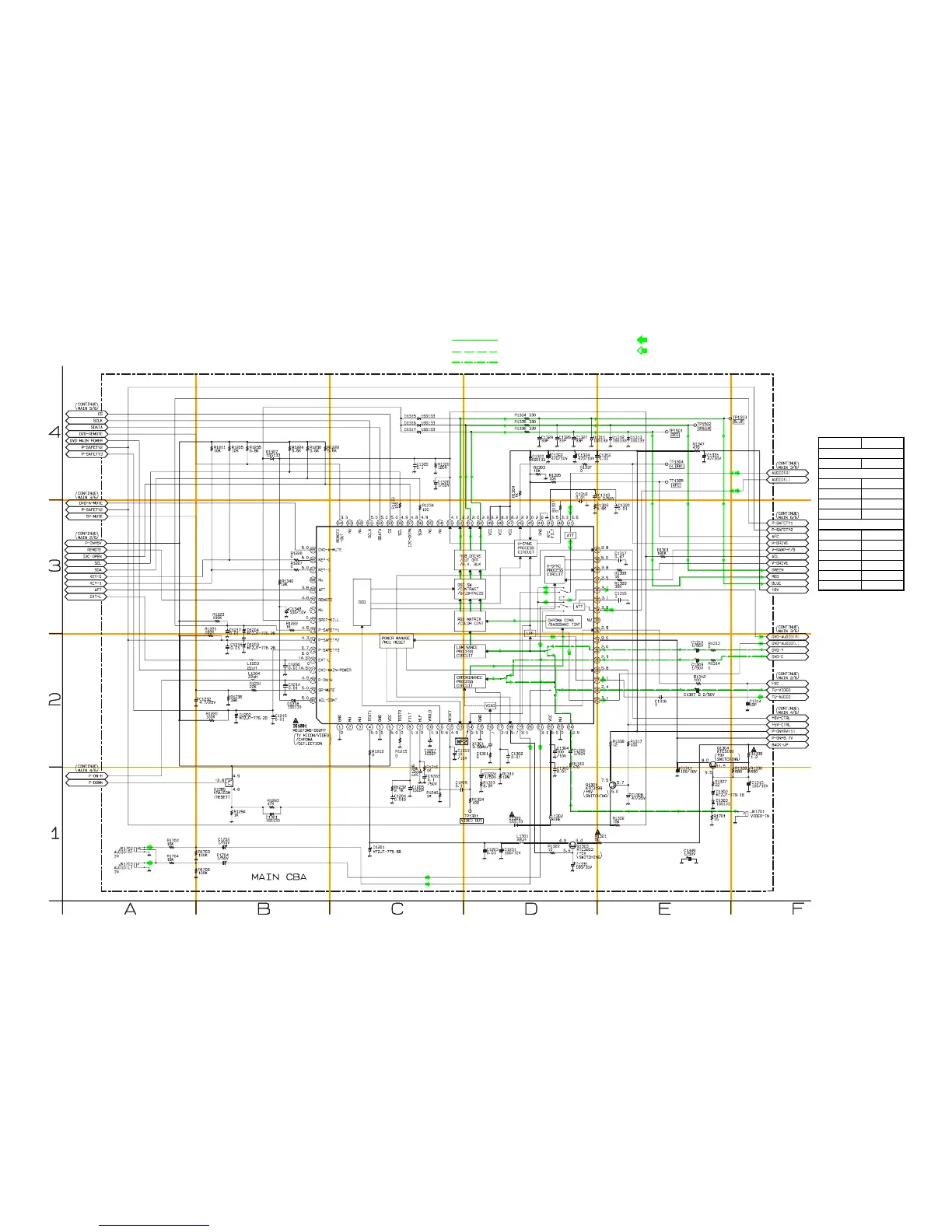

Main 1/6 Schematic Diagram < TV Section >
1-9-3 1-9-4
T8001SCM1
MAIN 1/6
Ref No. Position
IC1201
B-2
Q1285
B-1
Q1301
E-1
Q1303 D-1
Q1304 E-2
TP1301
D-1
TP1304 E-4
TP1305
E-4
TP1501 E-4
TP1502 E-4
TP1503 F-4
IC
TRANSISTORS
TEST POINTS
