Emerson LC320EM9 B User Manual

10
ES
P
REPARACIÓN

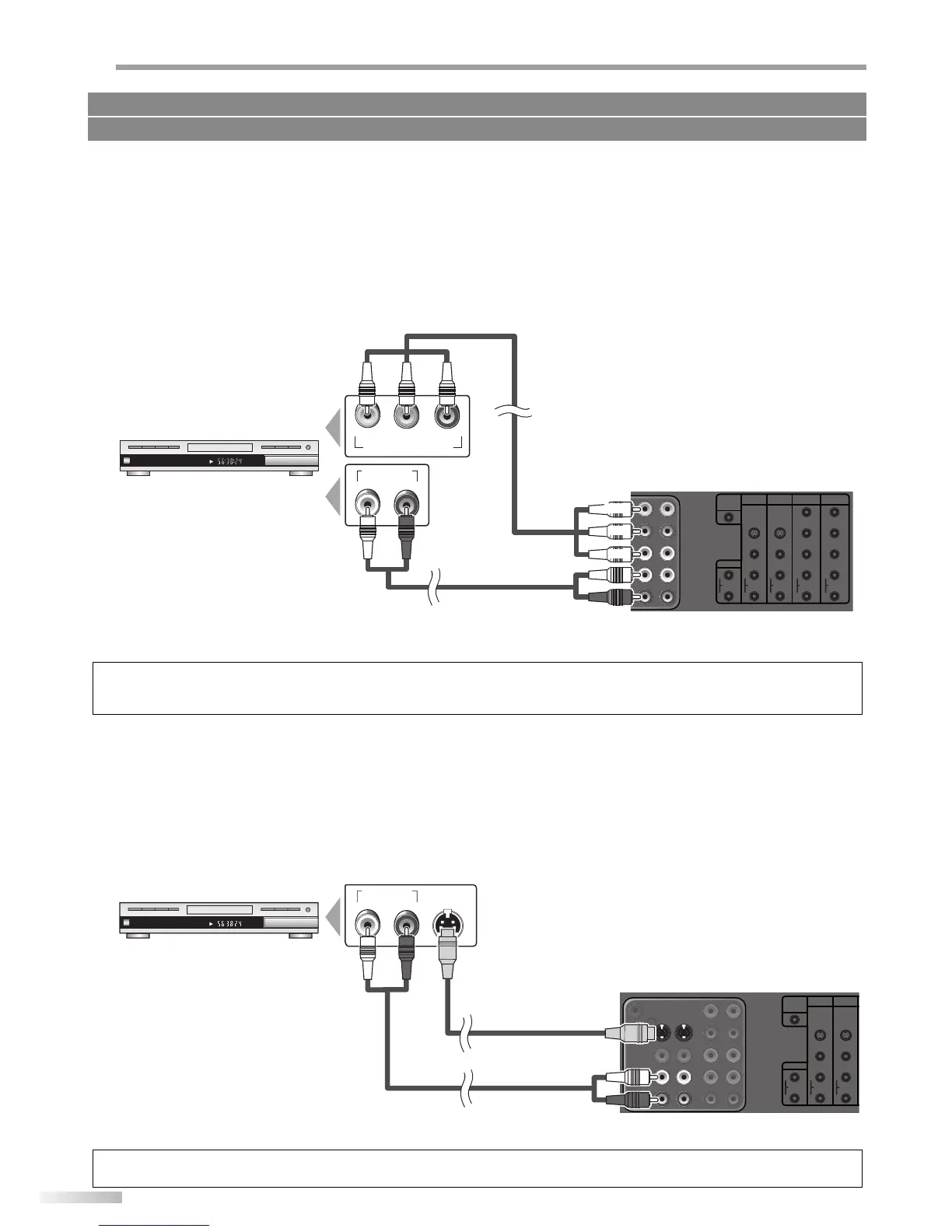

[Conexión de Vídeo en Componentes]
La conexión de vídeo en componentes RCA ofrece una mejor calidad de imagen para dispositivos de vídeo conectados
a la unidad.
Utilice un cable de vídeo en componentes RCA para conectar la unidad a dispositivos de vídeo externos equipados con
tomas de salida de vídeo en componentes.
Si lo conecta a las tomas de entrada de vídeo COMPONENT1 ó COMPONENT2 de la unidad, conecte el cable de audio
RCA a las tomas de audio L/R de COMPONENT1 ó COMPONENT2 respectivamente.
p. ej.)
COMPONENT 1 COMPONENT 2
VIDEO 1
S-VIDEO
VIDEO
Y
Pb
Pr
Y
Pb
Pr
AUDIO
R
L
AUDIO
R
L
AUDIO
R
L
AUDIO
R
L
DIGITAL
AUDIO OUT
(COAXIAL)
HDMI-IN
VIDEO 2
S-VIDEO
VIDEO
AUDIO
R
L
COMPONENT VIDEO OUT
Pr/CrPb/CbY
AUDIO OUT
RL
CHAPTER 15
REPEAT A-B
TITLE 5
Nota:
• Esta unidad acepta señales de vídeo de 480i / 480p / 720p / 1080i.
• Cuando sienta el ruido en la pantalla del televisor, desconectar el cable VGA puede reducirlo.
[Conexión de S-video]
La conexión S-video ofrece una buena calidad de imagen para dispositivos de vídeo conectados a la unidad.
Utilice un cable S-video para conectar la unidad a dispositivos de vídeo externos equipados con toma de salida de
S-video.
Si lo conecta a las tomas de entrada de vídeo S-video1 VIDEO1 ó S-video2 VIDEO2 de la unidad, conecte el cable de
audio RCA a las tomas de audio L/R de S-video1 VIDEO1 ó S-video2 VIDEO2 respectivamente.
p. ej.)
CHAPTER 15
REPEAT A-B
TITLE 5
AUDIO OUT
RL
S-VIDEO
OUT
VIDEO 1
S-VIDEO
VIDEO
AUDIO
R
L
AUDIO
R
L
DIGITAL
AUDIO OUT
(COAXIAL)
HDMI-IN
VIDEO 2
S-VIDEO
VIDEO
AUDIO
R
L
Nota:
• Si se conecta a la toma de entrada de S-video y a la toma de entrada de vídeo al mismo tiempo, tendrá prioridad la conexión S-video.
Cables no incluidos.
Deberá adquirir los cables necesarios en su establecimiento local.
reproductor de DVD con toma de
salida de S-video
parte trasera de la unidad
cable S-video
cable de audio RCA
reproductor de DVD con las tomas
de salida de vídeo en componentes
cable de vídeo en
componentes RCA
cable de audio RCA
parte trasera de la unidad
(rojo)(azul)(verde)
(verde)
(azul)
(rojo)
