2. INSTALACIÓN2. INSTALACIÓN
2.2 Alimentación eléctrica
El aparato debe ser conectado siguiendo la normativa vigente de
las instalaciones eléctricas relativas al pais donde es instalado.
(En Italia la normativa de referencia es la CEI 64-8).
- La cortina de aire debe ser alimentada con tensión a 230 Volt, (± 10 %)
50 Hz.
- El aparato esta provisto de clavija eléctrica del tipo “SUKO”.
Atención
Conectar a tierra el aparato respetando las reglas locales de aplicación.
¡Atención!
Puede conectarse a los bornes DOOR SWITCH un microinterruptor que, integrado en la puerta, permite la puesta en marcha automática de la cortina de aire
con cada apertura de la puerta.
En caso de falta de uso, asegurarse de efectuar un puente entre los dos bornes.
ACI 907 - 1207 ACI 1607
MOTOR
CAPACITOR
CAPACITOR

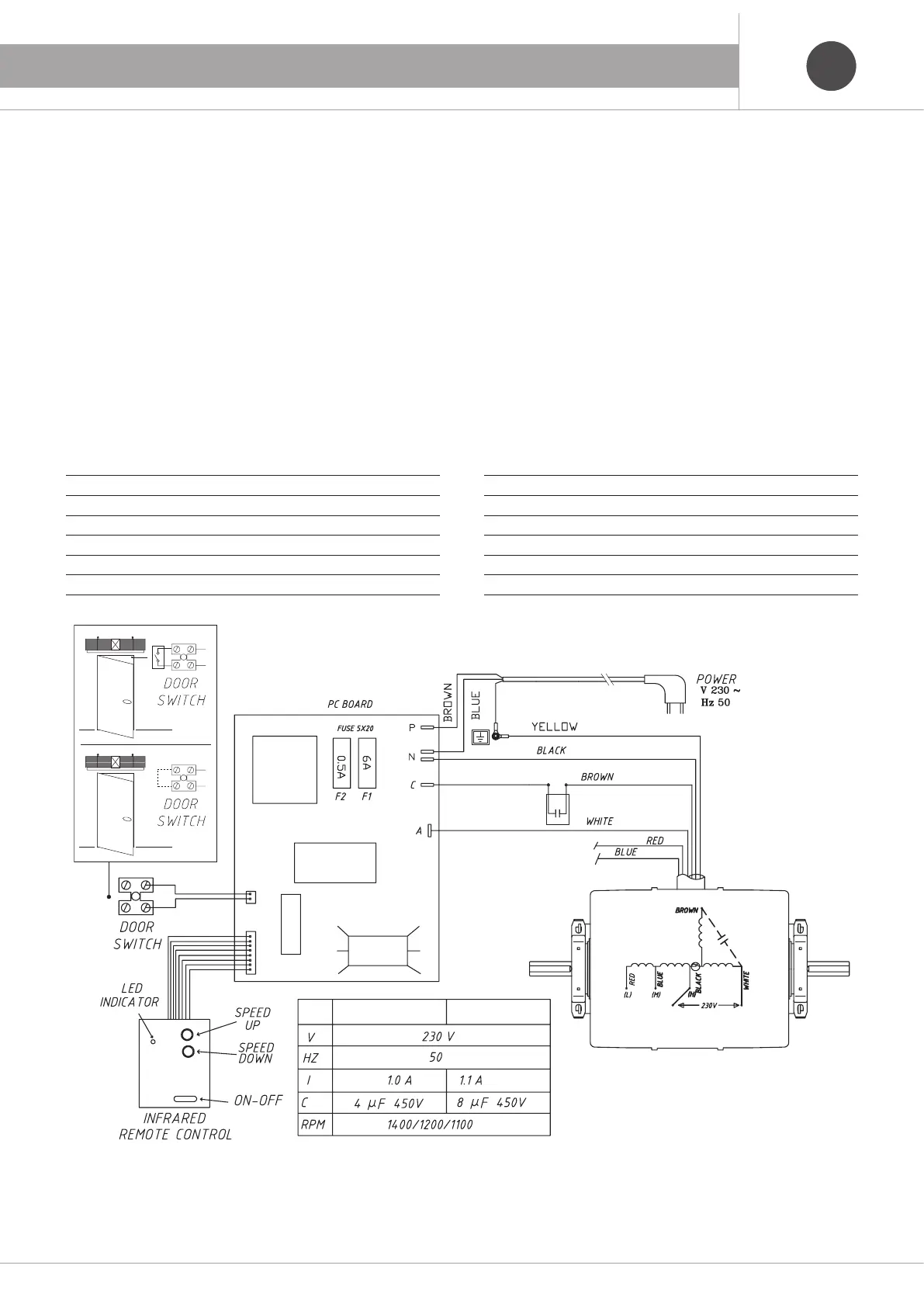

2.3 Esquema eléctrico
PC BOARD Tarjeta electrónica
DOOR SWITCH Microinterruptor de puerta
LED INDICATOR Led de indicación de funcionamiento de unidad
MOTOR Motor
POWER Alimentación
CAPACITOR
Condensador
YELLOW Amarillo
BLACK Negro
BROWN Marrón
WHITE Blanco
RED Rojo
BLUE Azul
