2. INSTALLAZIONE 2. INSTALLAZIONE
2.1 Installazione della lama d’aria
Il luogo dove viene solitamente installato il dispositivo è direttamante
sopra la porta, sia internamente che esternamente all'ambiente (per altez
-
ze e distanze funzionali consultare il paragrafo 4 "Dati tecnici").
- Accertare l'idonea strutturalità della superficie di fissaggio e scegliere
il tipo di tassello ad espansione più adatto alla funzione.
- Ove possibile fissare l'apparecchio utilizzando gli appositi anelli posizio
-
nati sul retro della lama d'aria.
- A seconda del tipo di installazione seguire le indicazioni delle figure B,
C e D.
Attenzione!
Verificare in fase di installazione la perfetta orizzontalità dell'apparec
-
chio.
Se l'apparecchio viene installato esternamente all'ambiente assicurarsi
che non sia esposto alle intemperie.
Per ragioni di sicurezza tutti i tipi di lame d'aria devono avere l'uscita
d'aria ad una altezza dal pavimento che non sia inferiore a 2,3 metri.

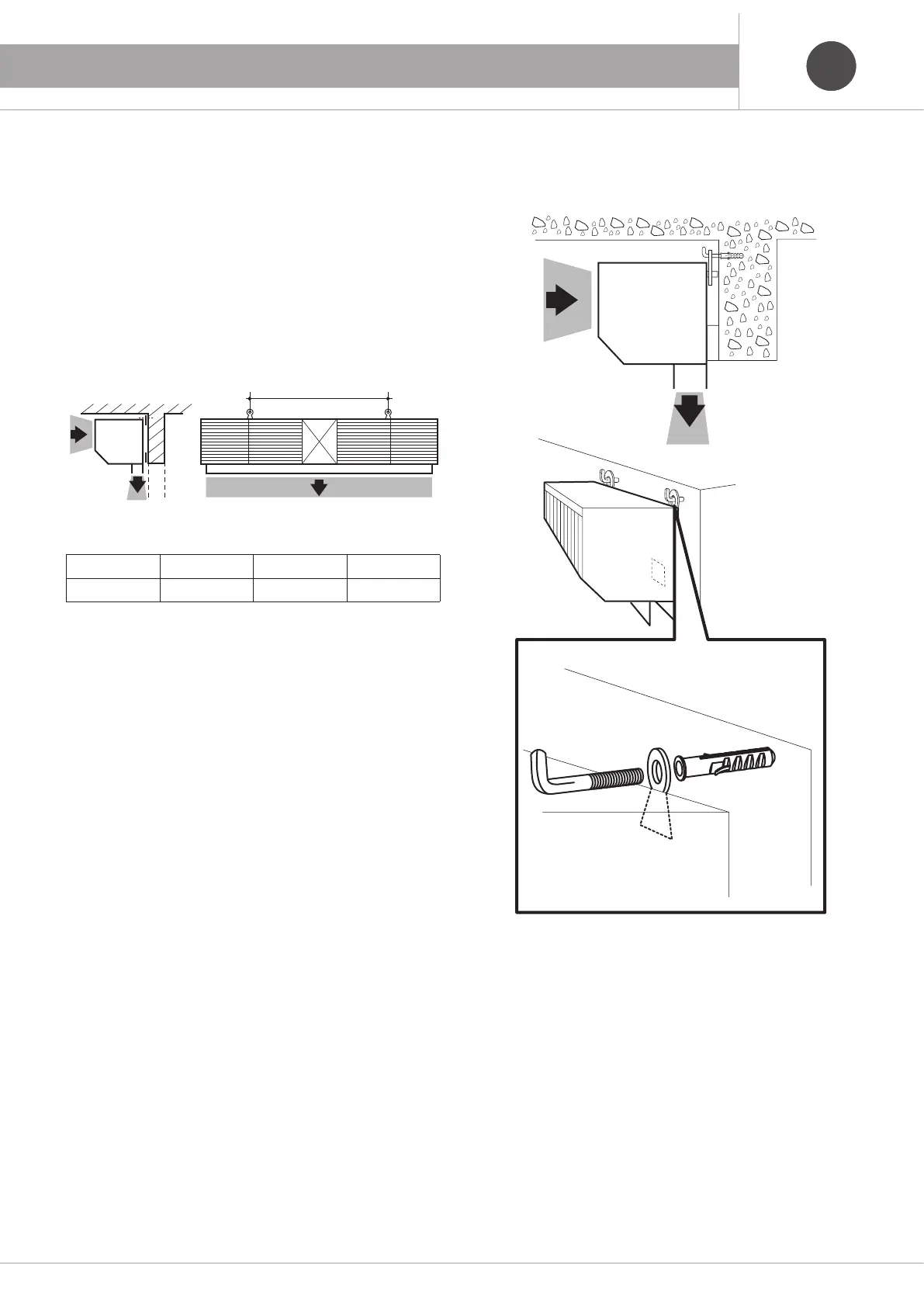

Fig. A
Modello ACI 907 ACI 1207 ACI 1607
A mm 673 788 1056
Fig. B
Installazione a muro con anelli
