2. INSTALLAZIONE2. INSTALLAZIONE
2.2 Alimentazione elettrica
L'apparecchio deve essere collegato in rispetto alla normativa
inerente gli impianti elettrici relativa al paese dov'è installato.
In ITALIA la normativa di riferimento è la CEI 64-8.
- La lama d'aria deve essere alimentata con tensione a 230 Volt, (± 10 %)
50 Hz.
- L'apparecchio è provvisto di spina elettrica del tipo "SUKO".
Attenzione!
Collegare a terra l'apparecchio rispettando le regole locali di applicazione.
Attenzione
È possibile collegare ai morsetti DOOR SWITCH un microinterruttore che inserito nella porta mi permette ad ogni apertura di essa l’avviamento automatico
della lama d’aria.
Nel caso del mancato impiego assicurarsi di effettuare un ponte tra i due morsetti.
ACI 907 - 1207 ACI 1607
MOTOR
CAPACITOR
CAPACITOR

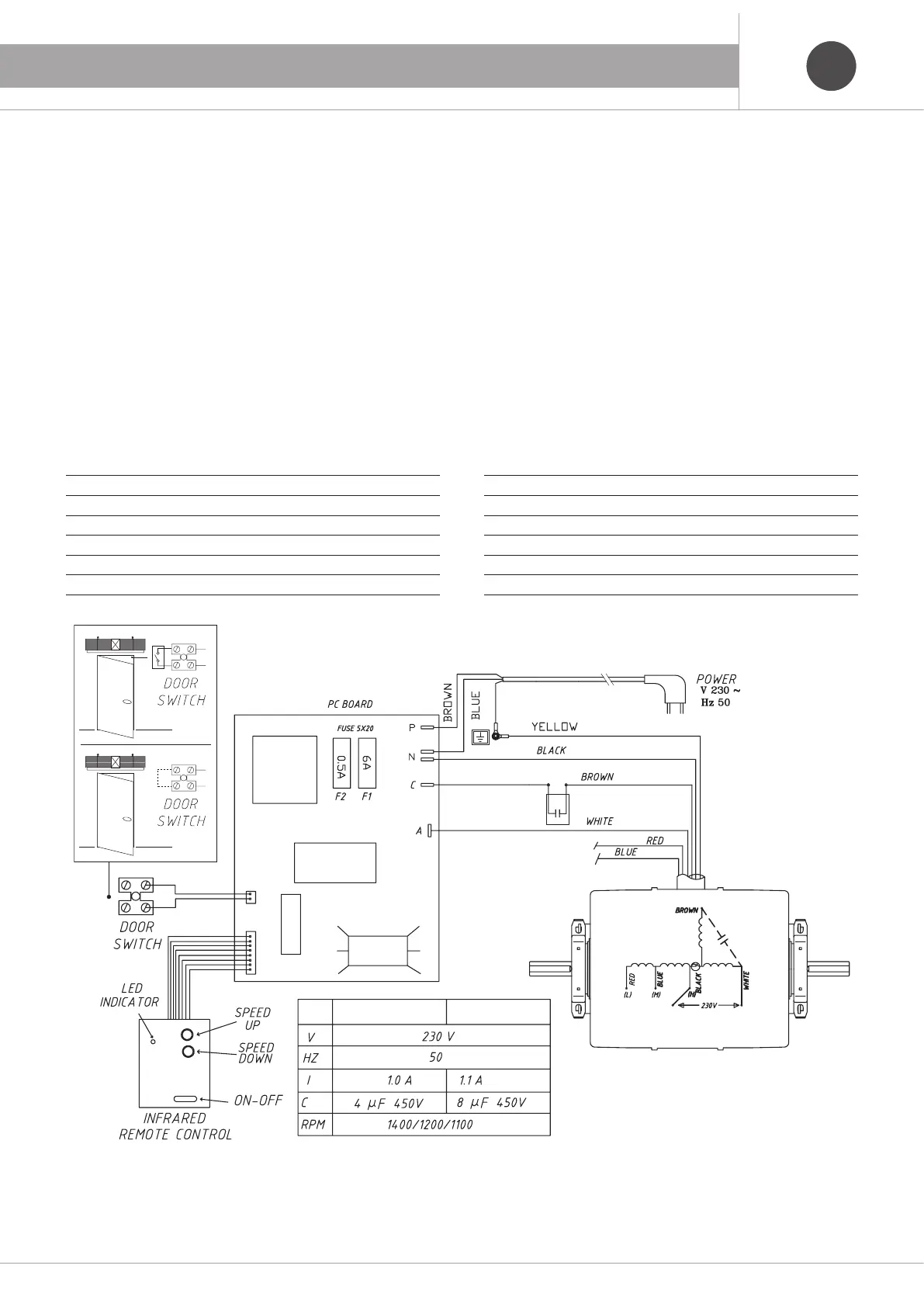

2.3 Schema elettrico
PC BOARD Scheda elettronica
DOOR SWITCH Microinterruttore porta
LED INDICATOR Led indicazione funzionamento unità
MOTOR Motore
POWER Alimentazione
CAPACITOR
Condensatore
YELLOW Giallo
BLACK Nero
BROWN Marrone
WHITE Bianco
RED Rosso
BLUE Blu
