10
ITIT

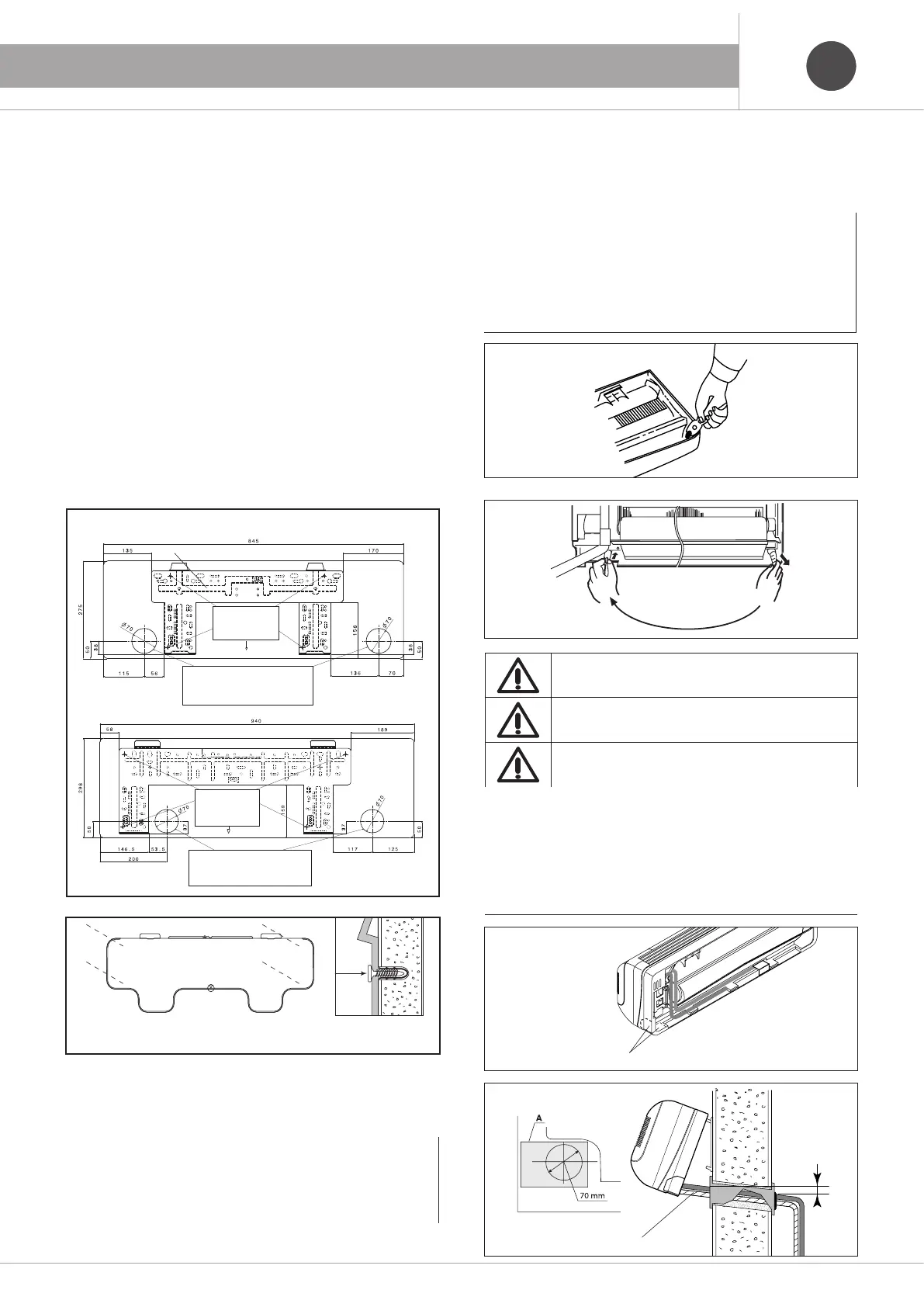

Per spostare il tubo di scarico sull’attacco di sinistra:
- Utilizzare un utensile per rimuovere la molla di fissaggio presente nel
tubo scarico condensa (Fig.1)
- Rimuovere il tappo presente sull’attacco di sinistra
- Spostare il tubo di scarico dell’attacco di destra a quello di sinistra
(Fig.2) riposizionando la molla di fissaggio.
- Posizionare il tappo sull’attacco di destra.
2.1 Installazione
- L’installazione deve essere eseguita da personale qualificato e autorizzato.
- Non tentare di installare l’apparecchio da soli.
- Per eventuali riparazioni contattare il Servizio Assistenza. Le riparazioni di
carattere elettrico devono essere eseguite da elettricisti qualificati.
- Operazioni non adeguate possono provocare gravi danni all’utente.
- La lista dei centri assistenza è disponibile nel sito web www.emmeti.com.
La corretta installazione del ventilconvettore ne garantisce l’efficiente
funzionamento.
Vi invitiamo pertanto a seguire attentamente le indicazioni sul posizio-
namento, l’installazione, i collegamenti e il collaudo presenti in questi
manuali.
ATTENZIONE
Pericolo taglio: uso guanti adatti
Se ne ricorrono le condizioni rispettare le norme per i lavori in quota.
Dima d’installazione
EGWW 0712 / 1012
EGWW 1312 / 1512
Fori per viti
di fissagio
Foro per il passaggio dei tubi
dei cavi elettrici e del tubo di
scarico condensa
Fori per viti
di fissagio
Foro per il passaggio dei tubi
dei cavi elettrici e del tubo di
scarico condensa
2. INSTALLATORE
Collegamento scarico acqua di condensa
L’unità interna è provvista di tubo di scarico condensa al quale va
collegato un condotto di drenaggio da indirizzare verso un luogo adatto
allo scarico. L’apparecchio è predisposto per lo scarico condensa sia a
sinistra che a destra, il tubo di scarico è collegato di fabbrica a destra.
2.2 Collegamenti idraulici
Fig. 1
Fig. 2
2 ~ 5 mm
Esterno
Interno
Tubo di protezione
Pretranciati
Fig. 3
Fig. 4
Dopo l’installazione verificare il regolare deflusso della
condensa.
Il tubo di drenaggio deve avere una pendenza del 3%
verso il luogo di scarico evitando tratti in contropendenza.
Accertarsi della buona tenuta di tutte le giunzioni per evi-
tare fuoriuscite di acqua.
Collegamento all’impianto idraulico
In caso di uscita dei collegamenti nelle posizioni laterali. Rimuovere la
parte necessaria di pretranciato dal mobile di copertura (Fig. 3)
In caso di uscita dei collegamenti nelle posizioni posteriori.
Praticare un foro Ø 70 nella parete, all’interno di una delle due aree
“A” (Fig. 4)
