EM305A  LAKATFOGÓ MULTIMÉTER
Mielőtt az EM305A eszközt használatba veszi, gyelmesen olvassa el ezt
ahasználati útmutatót. Ki vannak benne emelve akülönösen fontos részek,
amelyekben akészülékkel való biztonságos munkáról van szó. Így elkerül-
heti az esetleges áramütést vagy akészülék meghibásodását. Alakatfogó
multiméter a (CAT III 600V) kategóriába, aII. biztonsági osztályba és a2.
szennyezettségi szintbe tartozó elektronikus mérőkészülékekre vonatkozó
IEC-61010 normának megfelelően készült.
Elektromosságra vonatkozó jelzések
váltakozó áram (AC)
egyenáram (DC)
gyelmeztetés - használat előtt tanulmányozza az útmutatót
áramütés veszélye
földelés
megfelelőségi nyilatkozat (CE)
akészüléket kettős szigetelés és megerősített
szigetelés védi
FIGYELEM
Különösen vegye gyelembe az alábbi instrukciókat:
• Mielőtt használatba veszi amultimétert, figyelmesen ellenőrizze,
nincs-e akészülék meghibásodva. Amennyiben akészüléken látható
meghibásodást talál, ne végezzen vele mérést! Ellenőrizze, nincs-e
amultiméter felülete megkarcolódva és az oldalsó csatlakozások
ragasztása nem lazult-e meg.
• Ellenőrizze aszigetelést amérőszondákon és -pofákon. Aszigetelés
meghibásodása áramütést okozhat. Ameghibásodott mérőszondákat
vagy pofákat ne használja!
• Ne mérjen 600 V-nál nagyobb feszültséget vagy 600 A-nél nagyobb
áramerősséget!
• A „COM“ csatlakozónak mindig csatlakoztatva kell lennie avonatkozó
mérési földhöz.
• Amennyiben abnormális mérési eredményeket tapasztal, amultimétert
ne használja. Ha nem biztos benne, mi ahiba oka, forduljon aszerviz-
központhoz.
• Ne mérjen amultiméter elülső paneljén és apofákon feltüntetettnél
magasabb feszültséget vagy áramerősséget. Ez áramütéshez és aké-
szülék meghibásodásához vezethet!
• Használat előtt ellenőrizze, hogy amultiméter megfelelően működik-e.
Teszteljen egy áramkört, amelyiknek ismeri az elektromos adatait.
• Mielőtt amultimétert csatlakoztatja az áramkörhöz, amelyet mérni
szándékozik, kapcsolja ki az adott áramkör tápellátását.
• Ne használja és ne tárolja amultimétert magas hőmérsékletű, poros,
nedves környezetben. Nem javasoljuk továbbá akészüléket olyan
környezetben sem használni, ahol erős mágneses mező fordul elő,
vagy ahol robbanás- vagy tűzveszély áll fenn.
• Elemek vagy amultiméter más alkatrészeinek cseréjekor ugyanolyan
típusú és specikációjú cserealkatrészeket használjon. Acserét csak
kikapcsolt és kihúzott multiméter esetén hajtsa végre!
• Ne változtassa meg és semmiféleképpen ne módosítsa amultiméter
belső áramköreit!
• Különös óvatossággal végezze amérést 30 VAC rms-t, 42 Vcsúcsot vagy
60 VDC-t meghaladó feszültség esetén. Áramütés veszélye fenyeget!
• Amérőtüskék kezelésekor gyeljen arra, hogy csak az ujjvédő perem
mögött fogja meg őket.
• Áramütés veszélyének elkerülése érdekében ne érjen hozzá akezével
vagy bőrével csupasz vezetőhöz.
• Mielőtt kinyitja amultiméter fedelét, szakítsa meg acsatlakozást
amérőtüskék és atesztelt áramkör között.
• Ne végezzen mérést, ha amultiméter fedele le van véve vagy ki van
lazítva.
• Amint akijelzőn megjelenik alemerült elem ikonja „ ˝, cserélje ki
az elemeket.
Ellenkező esetben atovábbi mérések pontatlanok lehetnek.
CATIII – aIII. mérési kategória házi környezetben való mérésre való.
Például hálózatok, biztosítékok, elektromos szerelvények, beleértve
avezetékeket, áramvezető síneket, elosztódobozokat, kapcsolókat, kon-
nektorokat, továbbá ipari célú berendezések és néhány egyéb berendezés,
pl. stabil szerelvényekhez tartósan rögzített stacionárius motorok mérése.
Ne használja akészüléket IV. mérési kategóriában való mérésre.
HU
FIGYELMEZTETÉS
Az EM305A multimétert csak az alábbiakban megadottak szerint használja.
Különben kárt okozhat akészülékben vagy saját egészségében. Vegye
gyelembe az alábbi utasításokat:
• Mielőtt ellenállást, diódát vagy áramerősséget mér, húzza ki az áramkört
az energiaforrásból és süsse ki amagasfeszültségű kondenzátorokat.
• Amérés előtt győződjön meg róla, hogy atartomány körkapcsolója
megfelelő állásban van. Semmiképpen se módosítsa amérési tarto-
mányt (amérésprogram körkapcsolójának elforgatásával) amérés
folyamán! Ez akészülékben meghibásodást okozhat.
• Ha áramerősséget mér, kapcsolja ki az áramkör tápellátását, mielőtt
amultimétert csatlakoztatja hozzá.
Akészülék leírása
Az EM305A lakatfogó multiméter 3,5-jegyű kijelzőjével azon kompakt
készülékek sorába tartozik, melyek feladata egyenfeszültség és váltófe-
szültség, váltóáramú áramerősség, ellenállás mérése, diódák tesztelése,
valamint vezetőképesség és áramkörök akusztikus vizsgálata.
Amultiméter az értékek mérésére beépített méréstartománnyal rendelke-
zik. Jelzi amérési tartomány átlépését. Automatikus kikapcsolás funkcióval
rendelkezik. Amultiméter védelmet biztosít túlterhelés ellen és tájékoztat
róla, ha az elem lemerülőben van.
Ideálisan használható az EM305A multiméter pl. műhelyekben, laborató-
riumokban és aháztartásban.
Műszaki paraméterek
Kijelző: LCD, 1999 (3,5-jegyű) apolaritás
automatikus kijelzésével
Mérési módszer: kettős csökkenő integráció A/D átalakítóval
Olvasási sebesség: 3× másodpercenként
Apofák nyílástávolsága: 25 mm
Max. mérhető vezető: Ø 25 mm
Üzemi hőmérséklet: 0 °C - 40 °C < 75 %
Tárolási hőmérséklet: -20°C - 50°C, relatív páratartalom < 85 %
Tápellátás: 2× 3 VCR2032
Gyenge elem jelzése: elem szimbólum megjelenítésével akijelzőn
Atartomány túllépésének
kijelzése: „OL“ szám ábrázolása az LCD-n
Mérési kategória: CAT III (600 V)
Méretek és tömeg: 190 × 76 × 36 mm; 160 g (elemekkel együtt)
TARTOZÉKOK:
Kézikönyv: 1 darab
Próbavezeték: 1 pár
Elemek: 2 db CR2032, 3 V

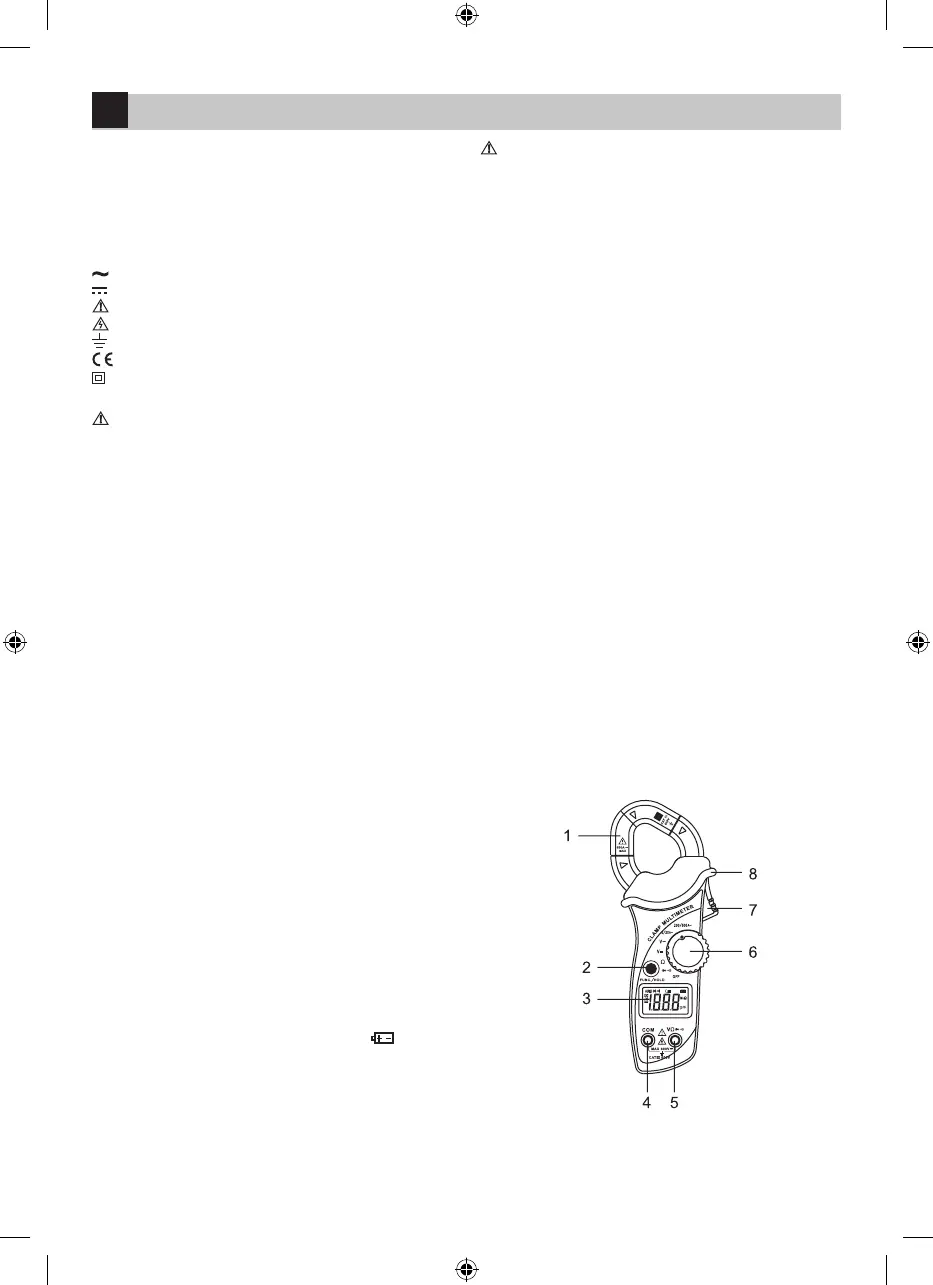

Amultiméter elölnézete
1. Pofák
Avezető befogására szolgálnak áramerősség mérésekor.
2. FUNC./HOLD nyomógomb (az adatok megtartása akijelzőn)
A „mérési adatok megtartása“ üzemmódba való belépésre, illetve az
