EM305A  KLEŠČNI MULTIMETER
Preden začnete uporabljati EM305A, si pozorno preberite ta navodila
za uporabo. Vnjih so poudarjena posebej pomembna mesta znavodili
onačinih varnega dela s to napravo. S tem lahko preprečite možnost
poškodbe zelektričnim tokom ali poškodbo naprave.
Kleščni multimeter je bil izdelan vskladu znormo IEC-61010 ki se nanaša
na elektronske merilne naprave, ki spadajo vkategorijo (CAT III 600V),
vvarnostni razred II in so na ravni onesnaževanja 2.
Električni znaki
izmenični tok (AC)
enosmerni tok (DC)
opozorilo – pred uporabo preučite navodila
nevarnost poškodbe zelektričnim tokom
ozemljitev
izjava oskladnosti (CE)
naprava je zaščitena zdvojno izolacijo in ojačeno izolacijo
OPOZORILA
Upoštevajte predvsem naslednja navodila:
• Preden začnete uporabljati multimeter pozorno preverite, da naprava ni
poškodovana. Če na napravi opazite očitno poškodbo, ne izvajajte meritev!
Preverite, da površina ni odrgnjena in da bočne povezave niso razvezane.
• Preverite tudi izolacijo na merilnih sondah. Ob poškodbi izolacije
obstaja nevarnost poškodbe zelektričnim tokom. Ne uporabljajte
poškodovanih merilnih sond ali čeljusti!
• Ne merite višje napetosti od 600 V, ali tok, ki je višji od 600 A!
• Vhod „COM“ mora biti vedno priključen na odnosno merilno podlago.
• Če dobite nenavadne rezultate merjenja, multimetra ne uporabljajte.
Lahko gre za prekinjeno varovalko. Če niste prepričani vvzrok napake,
kontaktirajte servisni center.
• Ne merite zmultimetrom višjih napetosti in tokov, kot so označeni na
sprednjem panelu multimetra. Obstaja nevarnost poškodbe zelektrič-
nim tokom in poškodbe multimetra!
• Pred uporabo preverite, ali multimeter deluje pravilno. Preverite
tokokrog, za katerega poznate električne vrednosti.
• Preden multimeter priključite na tokokrog, katerega tok nameravate
meriti, izključite napajanje danega tokokroga.
• Ne uporabljajte ali skladiščite multimetra vokolju zvisoko temperaturo,
prašnostjo in vlažnostjo. Ne priporočamo uporabe naprave vokolju, kjer
obstaja močno magnetsko polje ali kjer obstaja nevarnost eksplozije
ali požara.
• Ob zamenjavi baterije, ali drugega dela multimetra, uporabite nado-
mestne dele enakega tipa in specikacije. Zamenjavo izvedite vedno
ob izključenem multimetru!
• Ne spreminjajte ali ne prilagajajte na kakršen koli način notranjih
tokokrogov multimetra!
• Posebej pazite na merjenje napetosti višje od 30 VAC rms, 42 Vkoničen
ali 60 VDC. Obstaja nevarnost poškodbe zelektričnim tokom!
• Če uporabljate merilne konice, pazite, da jo uporabljate šele za zaščito
za prsti.
• Da bi preprečili udarec zelektričnim tokom, ne dotikajte se zroko ali
podlago nobenih golih prevodnikov.
• Izključite merilne konice od testiranega tokokroga preden odprete
pokrov multimetra.
• Ne izvajajte nobenih merjenj, če je pokrov multimetra odstranjen ali
sproščen.
• Ko se na zaslonu prikaže ikona izpraznjene baterije„ “, baterije
zamenjajte.
Vnasprotnem primeru niso pozneje opravljena merjenja lahko natančna.
CATIII – kategorija merjenja III je predvidena za merjenje vhišni instalaciji.
Primer so merjenja na vodih, varovalih, elektroinštalacijah, skupaj skabli,
zbiralk, povezovalnih omar, stikal, vtičnic, naprav za industrijsko uporabo
in nekaterih drugih naprav npr. stacionarni motorji strajno priključitvijo
na trdne inštalacije.
Naprave ne uporabljajte za merjenje vmerilni kategoriji IV.
OPOZORILA
Multimeter EM305A uporabljajte le tako, kot je navedeno spodaj. Vna-
sprotnem primeru lahko povzroči škodo na napravi ali vašem zdravju.
Pazite na naslednja navodila:
• Preden izmerite upor, diode ali tok, izključite tokokroge od virov
energije in izpraznite visoko napetostne kondenzatorje.
SI
• Pred merjenjem preverite, ali je krožno stikalo velikosti merjenja nas-
tavljeno vpravilen položaj. Vnobenem primeru ne izvajajte nikakršnih
sprememb vmerilni velikosti (zobračanjem krožnega stikala progra-
mov merjenja) tekom merjenja! Lahko nastane škoda na napravi.
• Če boste merili tok, izključite napajanje tokokroga preden, na njega
priključite multimeter.
Opis naprave
Kleščni multimeter EM305A je iz linije kompaktnih naprav s3,5 nume-
ričnim zaslonom, ki so namenjeni merjenju enakosmerne in izmenične
napetosti, enakosmernega toka, upora, testiranje diod in zvočne preizkuse
prevodnosti in tokokrogov.
Multimetr je opremljen ssamodejnim obsegom za merjenje vrednosti.
Opozarja na preseganje merjenega obsega. Ima funkcijo samodejne
izključitve. Multimeter nudi zaščito pred preobremenitvijo in informira
onizkem stanju baterije.
Idealna uporaba multimetra EM305A je npr. vdelavnicah, laboratorijih
in gospodinjstvih.
Tehnični parametri
Zaslon: LCD, 1999 (3,5 številčni) zsamodejnim
kazalcem polarnosti
Metoda merjenja: dvojna sestopna integracija A/D
sprevodnikom
Hitrost branja: 2 – 3× na sekundo
Razpon čeljusti: 25 mm
Maks. merljivi prevodnik: Ø 25 mm
Delovna temperatura: 0 °C do 40 °C < 75 %
Skladiščna temperatura: -20°C do 50°C, relativna vlažnost < 85 %
Napajanje: 2× 3 V CR2032
Prazna baterija: indikacija spomočjo simbola baterije
na zaslonu
Indikacija preseganja obsega: prikaz številke „OL“ na LCD
Kategorija merjenja: CAT III (600 V)
Dimenzije in masa: 190 × 76 × 36 mm; 160 g (skupaj zbaterijami)
PRIBOR
Priročnik: 1 kos
Preizkusni prevodniki: 1 par
Bateriji: 2 kosa CR2032, 3 V

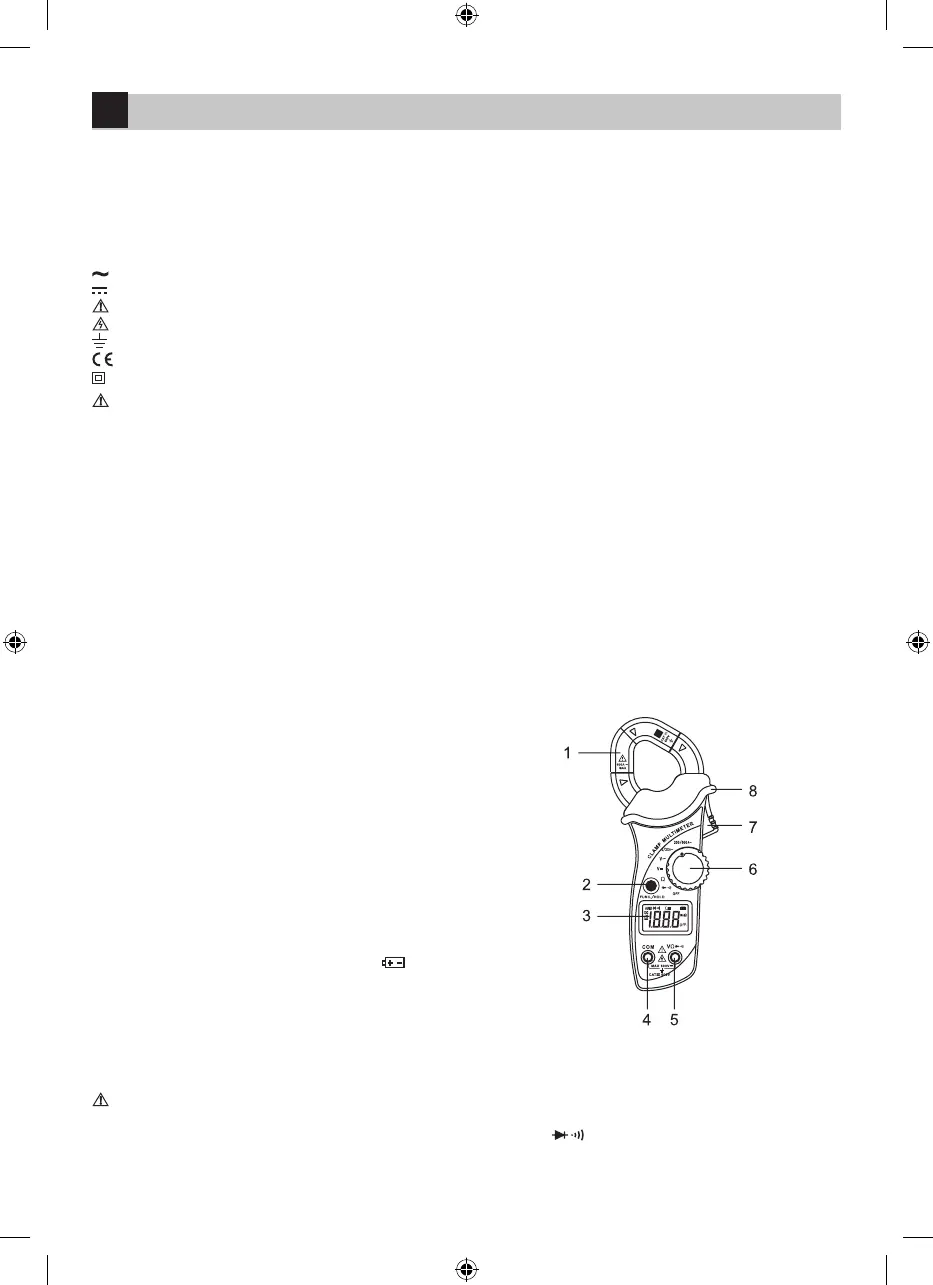

Čelni pogled na multimeter
1. Čeljusti
Uporabljajo se za prijem prevodnika merjenega toka.
2. Tipka FUNC./HOLD (pridržanje podatka na zaslonu)
Uporablja se za vstop vrežim pridržanja podatka merjenja ali za do-
končanje tega režima
(velja za režime merjenja napetosti, toka in upora). Uporablja se za
preklop med funkcijo test diod ali test kontinuitete, ko je vrtljivo stikalo
vpoložaju .
3. Zaslon
3,5 številčni LCD zaslon zmaks. podatkom merjenja 1999.
