20
EM305A  STRUJNA KLIJEŠTA
Prije nego što počnete koristiti EM305A, pažljivo pročitajte ove upute.
Naročito značajni odjeljci, koji se bave sigurnošću uradu sa uređajem,
posebno su istaknuti. Ovako ćete izbjeći moguće povrede od električne
struje ili oštećenje uređaja.
Strujna kliješta napravljena su prema standardu IEC-61010 koji važi za
digitalne mjerne instrumente, koji spadaju ukategoriju (CAT III 600V),
uklasu sigurnosti II, aza razinu zagađenja 2.
Električni simboli
izmjenična struja (AC)
istosmjerna struja (DC)
upozorenje - prije uporabe proučite upute
opasnost od strujnog udara
uzemljenje
izjava osukladnosti (CE)
uređaj je zaštićen dvostrukom izolacijom iojačanom
izolacijom
MJERE OPREZA
Vodite računa prije svega osljedećem:
• Prije nego počnete rabiti strujna kliješta, pažljivo provjerite, nije li uređaj
oštećen. Ukoliko na uređaju utvrdite očita oštećenja, nemojte vršiti
mjerenja! Provjerite, nije li površina strujnih kliješta izgrebena inisu li
bočni spojevi popustili.
• Provjerite izolaciju na mjernim vezicama ičeljustima. Pri oštećenju
izolacije prijeti opasnost od povrede električnom strujom. Oštećene
mjerne vezice ili čeljusti nemojte koristiti!
• Nemojte mjeriti napone veće od 600 V, niti struje veće od 600 A!
• Klema „COM“ mora uvijek biti priključena na uzemljenje uodnosu na
koje se mjeri napon.
• Ustanovite li nenormalne rezultate mjerenja, nemojte dalje koristiti strujna
kliješta. Ukoliko niste sigurni urazlog kvara, kontaktirajte servisni centar.
• Nemojte mjeriti napone istruje, veće od onih koji su navedeni na
prednjem panelu strujnih kliješta ina čeljustima. Prijeti opasnost od
povrede električnom strujom ioštećenje strujnih kliješta!
• Prije uporabe provjerite, rade li strujna kliješta valjano. Testirajte strujno
kolo čije električne veličine su vam poznate.
• Prije nego strujna kliješta prikopčate na kolo čiju struju se spremate
izmjeriti, isključite napajanje danog kola.
• Nemojte koristiti initi skladištiti strujna kliješta uokolišu sa visokom
temperaturom, prašnošću ivlažnošću. Ne preporučujemo rabiti uređaj
uokolišu, gdje se može pojaviti jako magnetno polje, ili gdje prijeti
opasnost od eksplozije ili požara.
• Kod zamjene baterije, ili drugog dijela strujnih kliješta, koristite rezervne
dijelove istog tipa ispecikacije. Zamjenu vršite dok su strujna kliješta
isključena iiskopčana!
• Nemojte vršiti izmjene ili na drugi način intervenirati na unutarnjim
kolima strujnih kliješta!
• Posebno pazite kod mjerenja napona većih od 30 VAC rms, 42 Vupiku
ili 60 VDC. Prijeti opasnost od povrede električnom strujom!
• Pri rukovanju mjernim sondama vodite računa da ih držite iza štitnika
za prste.
• Kako biste izbjegli kontakt sa električnom strujom, nemojte se doticati
golih vodiča rukom ili kožom.
• Prije nego otvorite kućište strujnih kliješta, otkopčajte mjerne sonde
od kola koje mjerite.
• Nemojte vršiti mjerenja, je li poklopac kućišta strujnih kliješta uklonjen
ili labav.
• Čim se na zaslonu pojavi ikona istrošene baterije„ “ - zamijenite
bateriju.
Usuprotnom kasnija mjerenja mogu biti neprecizna.
CAT III - kategorija mjerenja III je namijenjena za mjerenje na kućanskoj
instalaciji, primjerice na elektrovodovima, osiguračima, elektroinstalacija-
ma, uključujući kablove, razvodne šine, ormariće za spajanje, prekidače,
utičnice, uređaje za industrijsku uporabu ineke druge uređaje, npr. staci-
onarne motore trajno priključene na ksnu instalaciju.
Nemojte koristiti strujna kliješta za mjerenja umjernoj kategoriji IV.
UPOZORENJE
Koristite strujna kliješta EM305A samo onako, kako je niže navedeno.
Inače može doći do oštećenja uređaja ili Vašeg zdravlja. Vodite računa
osljedećem:
RS|H R|BA
• Prije nego počnete mjeriti otpor, diode ili struje, otkopčajte strujna kola
od izvora energije iizbijte visokonaponske kondenzatore.
• Prije mjerenja se uvjerite je li kružni prekidač opsega mjerenja upra-
vilnom položaju. Ni ukom slučaju nemojte mijenjati mjerni opseg
(okretanjem kružnog prekidača režima mjerenja) tijekom mjerenja!
Moglo bi doći do oštećenja uređaja.
• Budete li mjeriti struju, isključite napajanje kola, prije nego na njega
prikopčate strujna kliješta.
Opis uređaja
Strujna kliješta EM305A su dio klase kompaktnih uređaja sa 3,5 znamen-
kastim zaslonom, namijenjenih za mjerenja istosmjernog iizmjeničnog
napona, istosmjerne struje, otpora, testiranje dioda izvučno testiranje
vodljivosti istrujnih kola. Strujna kliješta imaju iopciju mjerenja sa automat-
skim podešavanjem mjernog opsega. Signaliziraju prekoračenje mjerenog
opsega. Imaju funkciju automatskog isključenja. Strujna kliješta pružaju
zaštitu od preopterećenja isignaliziraju loše stanje baterije.
Idealna uporaba strujnih kliješta EM305A je primjerice uradionicama,
laboratorijima iukućanstvu.
Tehnički parametri
Zaslon: LCD, 1999 (3,5 znamenke) sautomatskim
signaliziranjem polariteta
Metoda mjerenja: dvostruka opadajuća integracija A/D
pretvaračem
Brzina očitavanja: 3× usekundi
Otvor čeljusti: 25 mm
Maks. promjer vodiča: Ø 25 mm
Radna temperatura: 0 °C do 40 °C < 75 %
Temperatura skladištenja: -20 °C do 50 °C, relativna vlažnost < 85 %
Napajanje: 2× 3 V CR2032
Slaba baterija: signaliziranje pomoću simbola baterije
na zaslonu
Signaliziranje
prekoračenja opsega: na LCD će se prikazati oznaka „OL“
Kategorija mjerenja: CAT III (600 V)
Dimenzije imasa: 190 × 76 × 36 mm; 160 g (uključivo baterije)
OPREMA UZ UREĐAJ
Priručnik: 1 kom.
Probni vodiči: 1 par
Baterije: 2 kom. CR2032, 3V

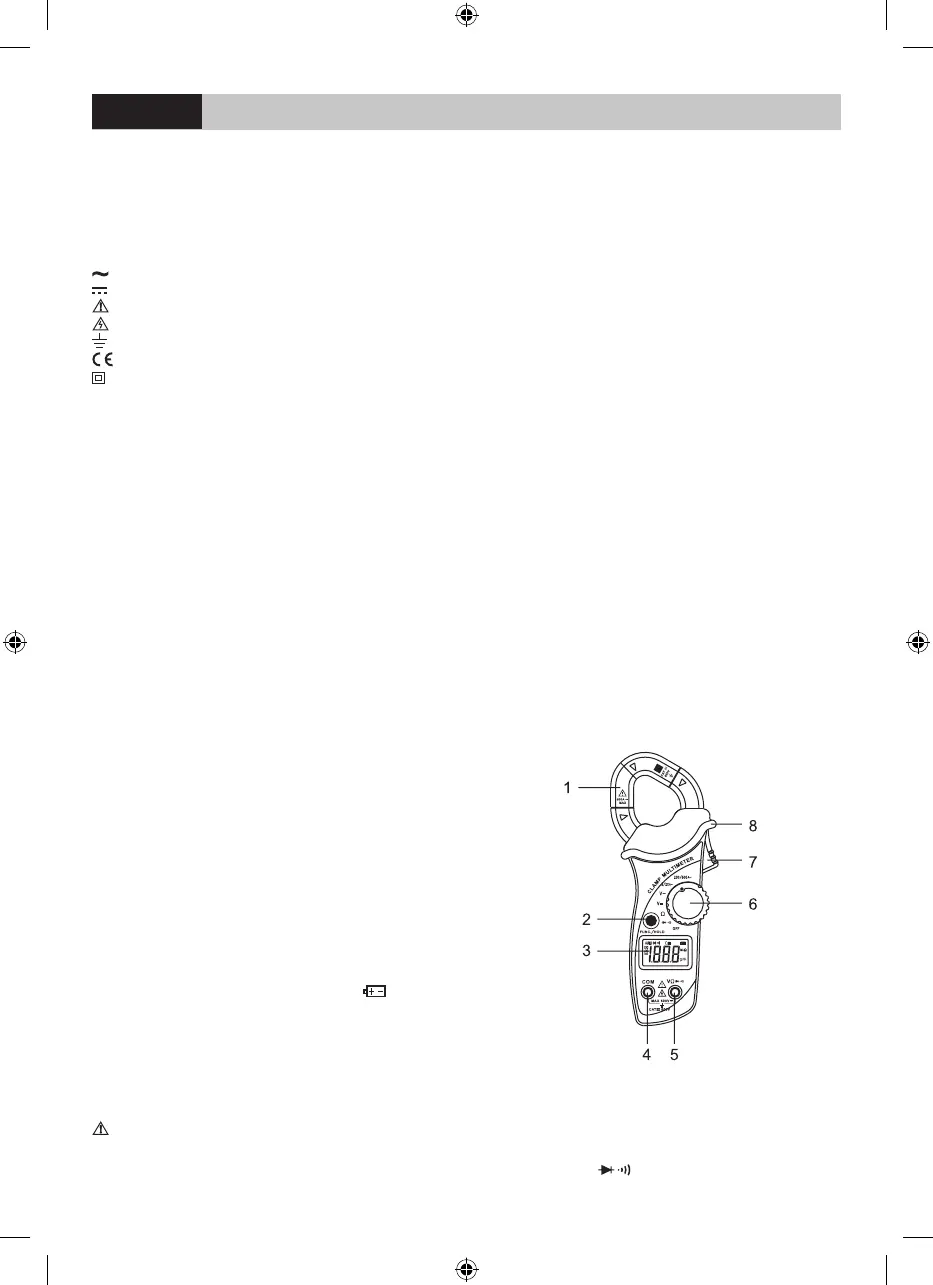

Izgled strujnih kliješta spreda
1. Čeljusti
Koriste se za obuhvaćanje vodiča pri mjerenju struje.
2. Tipka FUNC./HOLD (za zadržavanje vrijednosti mjerenja na zaslonu)
Koristi se za ulazak urežim zadržavanja vrijednosti mjerenja, ili za izlazak
iz ovog režima (važi za režime mjerenja napona, struje iotpora). Rabi se
za preključivanje funkcije test dioda ili test kontinuiteta kada je kružni
prekidač upoložaju .
