EM305A  KLIEŠŤOVÝ MULTIMETER
Skôr ako začnete EM305A používať, starostlivo si prečítajte tento návod
na obsluhu.
Sú vňom zvýraznené obzvlášť dôležité pasáže, ktoré pojednávajú ozása-
dách bezpečnosti práce stýmto prístrojom. Zabránite tak možnému úrazu
elektrickým prúdom alebo poškodenia prístroja. Kliešťový multimeter bol
navrhnutý vsúlade snormou IEC-61010 vzťahujúce sa na elektronické
meracie prístroje spadajúce do kategórie (CAT III 600V), do bezpečnostnej
triedy II apre úroveň znečistenia 2.
Elektrické symboly
striedavý prúd (AC)
jednosmerný prúd (DC)
upozornenie - pred použitím si preštudujte návod
nebezpečenstvo zasiahnutia elektrickým prúdom
uzemnenie
prehlásenie ozhode (CE)
zariadenie je chránené dvojitou izoláciou azosilnenou izoláciou
UPOZORNENIE
Dbajte hlavne na nasledujúce inštrukcie:
• Skôr ako začnete multimeter používať, pozorne skontrolujte, či nie je
prístroj poškodený. Ak nájdete na prístroji zjavné poškodenia, nevy-
konávajte žiadne merania! Skontrolujte, či nie je povrch multimetra
poškriabaný anie sú bočné spoje rozglejené.
• Skontrolujte izoláciu na meracích sondách ačeľustiach. Pri poškodení
izolácie hrozí nebezpečenstvo úrazu elektrickým prúdom. Poškodené
meracie sondy alebo čeľuste nepoužívajte!
• Nemerajte napätie vyššie ako 600 V, alebo prúd vyšší ako 600 A!
• Svorka „COM” musí byť vždy pripojená na vzťažnú meraciu zem.
• Ak spozorujete abnormálne výsledky meraní, multimeter nepoužívajte.
Pokiaľ si nie ste istí príčinou závady, kontaktujte servisné stredisko.
• Nemerajte vyššie napätie aprúdy, než aké sú vyznačené na prednom
paneli multimetra ačeľustiach. Hrozí nebezpečenstvo úrazu elektrickým
prúdom apoškodenie multimetra!
• Pred používaním si overte, či multimeter správne pracuje. Otestujte
obvod, uktorého poznáte jeho elektrické veličiny.
• Skôr ako multimeter pripojíte kobvodu, na ktorom sa chystáte merať
prúd, vypnite napájanie daného obvodu.
• Nepoužívajte aneskladujte multimeter vprostrediach svysokou tep-
lotou, prašnosťou avlhkosťou. Neodporúčame tiež používať prístroj
vprostredí, kde sa môže vyskytovať silné magnetické pole, alebo kde
hrozí nebezpečenstvo výbuchu či požiaru.
• Pri výmene batérie, alebo inej časti multimetra, použite náhradné diely
rovnakého typu ašpecikácií. Vymieňajte pri vypnutom aodpojenom
multimetri!
• Nemeňte alebo nijako neupravujte vnútorné obvody multimetra!
• Dbajte na zvýšenú opatrnosť pri meraniach napätia vyšších ako 30
VAC rms, 42 Všpičkových alebo 60 VDC. Hrozí nebezpečenstvo úrazu
elektrickým prúdom!
• Pri manipulácii smeracími hrotmi sa uistite, že ich držíte až za zábranou
prstov.
• Aby ste zabránili zásahu elektrickým prúdom, nedotýkajte sa rukou
alebo pokožkou žiadnych holých vodičov.
• Skôr ako otvoríte kryt multimetra, odpojte meracie hroty od testova-
ného obvodu.
• Nevykonávajte merania, ak je kryt multimetra odstránený alebo ak je
uvoľnený.
• Akonáhle sa na displeji objaví ikona vybitej batérie„ “, batérie
vymeňte.
Vopačnom prípade môžu byť následne vykonané merania nepresné.
CATIII – kategória merania III je určená pre meranie vdomovej inštalácii.
Príkladom sú merania na rozvodoch, ističov, elektroinštaláciách, vrátane
káblov, prípojníc, spojovacích skriniek, vypínačov, zásuviek, zariadeniach
pre priemyselné použitie aniektorých ďalších zariadeniach napr. stacio-
nárne motory strvalým pripojením kpevnej inštalácii.
Nepoužívajte prístroj pre meranie vmeracej kategórii IV.
VAROVANIE
Používajte multimeter EM305A iba tak, ako je špecikované nižšie. Inak
môže dôjsť kpoškodeniu prístroja alebo Vášho zdravia. Dbajte nasledu-
júcich inštrukcií:
• Skôr, ako vykonáte meranie odporu, diód alebo prúdu, odpojte obvody
od zdrojov energie avybite vysokonapäťové kondenzátory.
SK
• Pred meraním sa presvedčte, že je kruhový prepínač rozsahu merania
vsprávnej polohe. Vžiadnom prípade nevykonávajte zmeny vmera-
com rozsahu (pootáčaním kruhového prepínača programov merania)
vpriebehu merania! Mohlo by dôjsť kpoškodeniu prístroja.
• Ak budete merať prúd, vypnite napájanie obvodu predtým, než knemu
multimeter pripojíte.
Popis prístroja
Kliešťový multimeter EM305A je zrady kompaktných prístrojov s3,5
číslicovým displejom, určených na meranie jednosmerného astriedavého
napätia, striedavého prúdu, odporu, testovanie diód azvukovej skúšky
vodivosti aobvodov.
Multimeter je vybavený automatickým rozsahom na meranie hodnôt.
Indikuje prekročenia meraného rozsahu. Má funkciu automatického
vypnutia. Multimeter poskytuje ochranu pred preťažením ainformuje
onízkom stave batérie.
Ideálne použitie multimetra EM305A je napr. v dielňach, laboratóriách
adomácnostiach.
Technické parametre
Displej: LCD, 1999 (3,5 číslice) sautomatickou
indikáciou polarity
Metóda merania: dvojitá zostupná integrácia A/D prevodníkom
Rýchlosť čítania: 3× za sekundu
Rozovretie čeľustí: 25 mm
Max. merateľný vodič: Ø 25 mm
Pracovná teplota: 0 °C až 40 °C < 75 %
Teplota skladovania: -20°C až 50°C, relatívna vlhkosť < 85 %
Napájanie: 2× 3 VCR2032
Slabá batéria: indikácia pomocou symbolu batérie na displeji
Indikácia prekročenia rozsahu: zobrazenie čísla „OL“ na LCD
Kategória merania: CAT III (600 V)
Rozmery ahmotnosť: 190 × 76 × 36 mm; 160 g (vrátane batérií)
PRÍSLUŠENSTVO
Príručka: 1 kus
Skúšobné vodiče: 1 pár
Batérie: 2 kusy CR2032, 3V

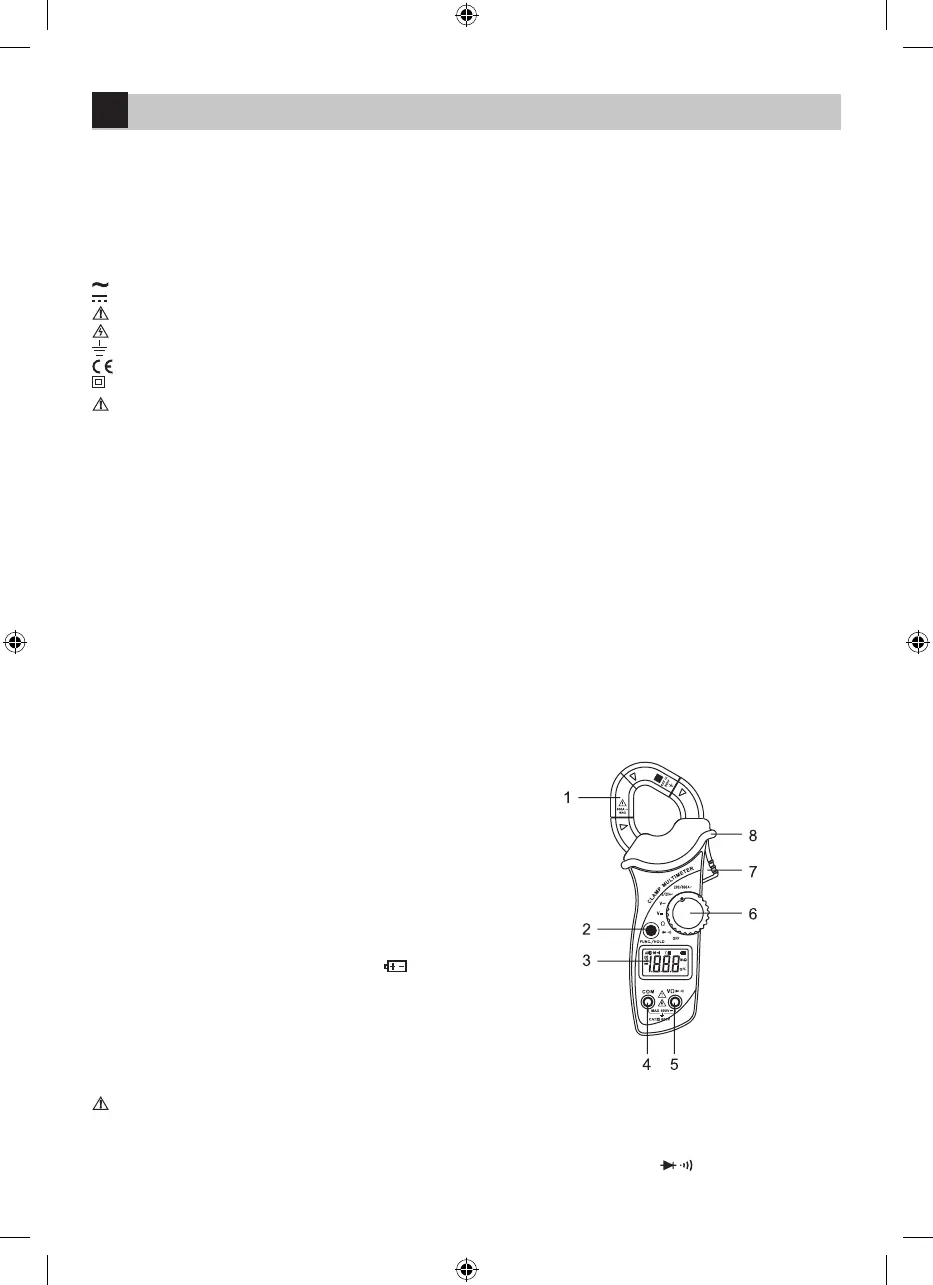

Čelný pohľad na multimeter
1. Čeľuste
Používajú sa kobklopení vodiča pri meraní prúdu.
2. Tlačidlo FUNC./HOLD (podržanie údaja na displeji)
Používa sa kvstupu do režimu pridržanie údaja merania alebo skonče-
nia tohto režimu (platí pre režimy merania napätia, prúdu aodporu).
Používa sa pre prepnutie medzi funkciou test diód alebo test kontinuity,
keď je otočný prepínač vpolohe .
