RS|HR|BA|ME | PIR senzor pokreta G1150, bijeli
Infracrveni osjetnik pokreta služi za automatsko uključivanje unutarnjeg osvjetljenja. Osjetnik reagira
na toplotu osoba koje se pomiču u polju otkrivanja. Kada polje otkrivanja bude narušeno, priključeni
uređaj se automatski uključuje na postavljeno vrijeme.
Tehničke značajke:
Napajanje: 220–240 V~, 50–60 Hz
Maks. opterećenje: 2 000 W
Vrijeme uključenosti: min. 10 s ± 3 s | 15 min. ± 2 min.
Kut otkrivanja: 360 °
Osjetljivost na svjetlost: <3 lx ~ 2 000 lx (podesivo)
Domet otkrivanja: maks. 6 m (<24 °C)
Radna temperatura: od -20 °C do +40 °C
Relativna vlažnost okolice: <93 %
Montažna visina: 2,2–4 m
Brzina kretanja koje se može otkriti: 0,6–1,5m/s
Potrošnja: 0,45 W (u stanju pripravnosti 0,1 W)
Stupanj zaštite: IP20
Upozorenje
Prije uporabe proizvod prekontrolirajte: nemojte ga rabiti je li bilo koji njegov dio oštećen.
Prije montiranja se uvjerite je li iskopčan dovod električne struje.
U slučaju kvara uređaj nemojte opravljati niti rastavljati.
Pod utjecajem smetnji u elektromagnetskom polju, pri maloj temperaturnoj razlici objekta koji
se pomiče i okolice, zaslijepljenosti (npr. snažnim svjetlosnim izvorom) može doći do nepravilnog
funkcioniranja proizvoda.
Princip rada osjetnika
PIR osjetnik prima infracrvene valove koje odašilju objekti u oblasti dometa. Pri pomicanju objekta
u oblasti dometa osjetnik otkriva promjenu i inicira impuls „Uključiti osvjetljenje“ za uključivanje, na
postavljeno vrijeme.
Domet (osjetljivost) – maksimalno 6 m
Pod pod pojmom domet se podrazumijeva oblast određena kutom detekcije i minimalnom
imaksimalnom udaljenošću od osjetnika do koje može doprijeti signal. Domet možete promijeniti
okretanjem glave osjetnika.
Postavljanje vrjemena uključenosti (odgađanje isključenja) – TIME (od 10 s ± 3 s
do 15 min. ± 2 min.)
Odbrojavanje postavljenog vrjemena započinje nakon posljednjeg pomicanja koje osjetnik otkrije.
Pri ispitivanju funkcioniranja se preporučava postaviti najkraće vrijeme.
Postavljanje svjetlosne osjetljivosti – LUX (3–2 000 lx)
Pri ispitivanju funkcioniranja se preporučava postaviti na maksimum.
Navedeni podaci su orijentacijski, mogu odstupati u zavisnosti od položaja i montažne visine.
Emos spol s.r.o. izjavljuje da su uređaj G1150 sukladni osnovnim zahtjevima i ostalim važećim odred-
bama Direktive. Upotreba uređaja dopuštena je u zemljama članicama EU. Izjava o sukladnosti nalazi
se na adresi http://www.emos.eu/download.
DE | PIR Bewegungssensor G1150, weiss
Der Infrarotbewegungssensor dient der automatischen Schaltung von Lampen im Innenraum. Der
Sensor reagiert auf die Wärme der sich im Detektionsfeld bewegenden Personen. Nach Verletzen des
Detektionsfelds schaltet die angeschlossene Einrichtung über eingestellte Zeit ein.
Technische Parameter:
Speisung: 220–240 V~, 50–60 Hz
Höchstbelastung: 2 000 W
Schaltzeit: min. 10 s ± 3 s |15 ± 2 min
Detektionswinkel: 360 °
Lichtempndlichkeit: <3 LUX ~ 2 000 LUX
(einstellbar)
Detektionsreichweite: 6 m max. (<24 °C)
Betriebstemperatur: -20 °C bis +40 °C
Relative Luftfeuchtigkeit der Umgebung: <93 %
Installationshöhe: 2,2–4 m
Detektionsgeschwindigkeit: 0,6–1,5 m/s
Verbrauch: 0,45 W
(im Bereitschaftszustand 0,1 W)
Schutzart: IP20
Hinweis
Vor Benutzung das Produkt kontrollieren. Falls irgendein Teil beschädigt ist, es nicht benutzen.
Vor der Montage sicherstellen, dass die Stromzufuhr abgetrennt ist.
Bei einer Störung die Einrichtung nicht reparieren oder auseinandernehmen.
Durch Störung des elektromagnetischen Felds bei geringer Temperaturdierenz des sich bewegen-
den Objekts und der Umgebung (z.B. durch starke Lichtquelle), kann es zu falscher Funktion des
Produkts kommen.
Prinzip der Sensortätigkeit
Der PIR Sensor empfängt die infraroten Wellen, die von Objekten innerhalb der Reichweite ausgesendet
werden. Bei Bewegung eines Objekts innerhalb der Reichweite nimmt der Sensor diese Änderung
auf und initiiert den Befehl „Licht einschalten“ über eingestellte Zeit.
Reichweite (Empndlichkeit) – maximal 6 m
Unter dem Begri Reichweite wird das durch den Detektionswinkel und die minimal und maximal
erreichbaren Entfernungen vom Sensor verstanden. Die Reichweite kann durch Drehen des Sensor-
kopfes geändert werden.
Einstellen der Zeit (Ausschaltverzögerung) – TIME 10 s (±3 s) bis 15 min (±2 min)
Nach Aufnahme der letzten Bewegung wird die eingestellte Zeit abgezählt. Bei der Funktionsprüfung
wird das Einstellen auf kürzeste Zeit empfohlen.
Einstellen der Dämmerung (Lichtempndlichkeit) – LUX (3–2 000 lx)
Bei der Funktionsprüfung wird das Einstellen des Maximums empfohlen.
Die aufgeführten Angaben sind informativ, sie können nach Position und Montagehöhe dierieren.
Die Firma Emos spol. s.r.o erklärt, dass G1150 mit den Grundanforderungen und den weite-
ren dazugehörigen Bestimmungen der EU-Richtlinie konform ist. Das Gerät kann innerhalb
der EU frei betrieben werden. Die Konformitätserklärung finden Sie auf folgender Webseite:
http://www.emos.eu/download.
UA | PIR датчик руху G1150, білий
Інфрачервоний датчик руху використовується для автоматичного перемикання ламп в внутріш-
ньому просторі. Датчик реагує на тепло рухомих людей в зоні виявлення. Якщо порушиться зона
виявлення, автоматично ввімкнеться на налаштований час підключений пристрій.
Технічні параметри
Живлення: 220–240 В~, 50–60 Гц
Максимальне навантаження: 2 000 Вт
Час вмикання: мін 10 ± 3 с | 15 ± 2 хв
Кут виявлення: 360 °
Світлочутливість: <3 LUX ~ 2 000 LUX
(можливість налаштування)
Досяжність детекції: 6 м макс. (<24 °C)
Робоча температура: від -20 °C до +40 °C
Відносна вологість навколишнього
середовища: <93 %
Висота установки: 2,2–4 м
Детекція швидкості руху: 0,6–1,5 м/с
Витрати: 0,45 Вт (у режимі очікування 0,1 Вт)
Ізоляційне покриття: IP20
Попередження
Перед використанням, виріб перевірте, якщо будь-яка частина пошкоджена, ним не користуйтеся.
Перед установкою переконайтеся, чи електричний струм відключений.
У разі пошкодження, прилад не ремонтуйте та не розбирайте.
Впливом порушення електромагнітного поля, при невеликій різниці температури між рухомим
об'єктом і його околицею, відблиском (напр. сильним джерелом світла) може призвести виріб
до неправильної функції у роботі.
Принцип дії сенсору
PIR сенсор отримує інфрачервоні хвилі, що передаються об'єктами в області чутливості. При
рухомості об'єкта в полі виявлення сенсор виявляє зміну та подає команду ввімкнення "Увімкнути
світло" на встановлений час.
Досяжність (чутливість) – максимально, 6 м
Під словом досяжність розуміється область визначена кутом виявлення та мінімальною
імаксимальною відстанню досяжності від сенсора. Досяжність можливо змінювати шляхом
повороту головки сенсора.
Налаштування часу (затримка вимкнення) – час 10 ± 3 (секунд) до 15 хв (± 2 хв)
Після виявлення останнього руху почне відраховуватися встановлений час. Під час тестування
функції рекомендується пристрій налаштувати на мінімум.
Налаштування в сутінках (світлочутливості) – LUX (3–2 000 lx)
Під час тестування функції рекомендується налаштувати на максимум.
Вказані дані є орієнтуючі, вони можуть відрізнятися в залежності від місця розташування
івисоти установки.
ТОВ «Emos spol.» повідомляє, що G1150 відповідає основним вимогам та іншим відповідним
положенням Директиви. Пристроєм можливо користуватися в ЄС. Декларація відповідності
являється частиной інструкції для користування або можливо її знайти
на веб-сайті http://www.emos.eu/download.

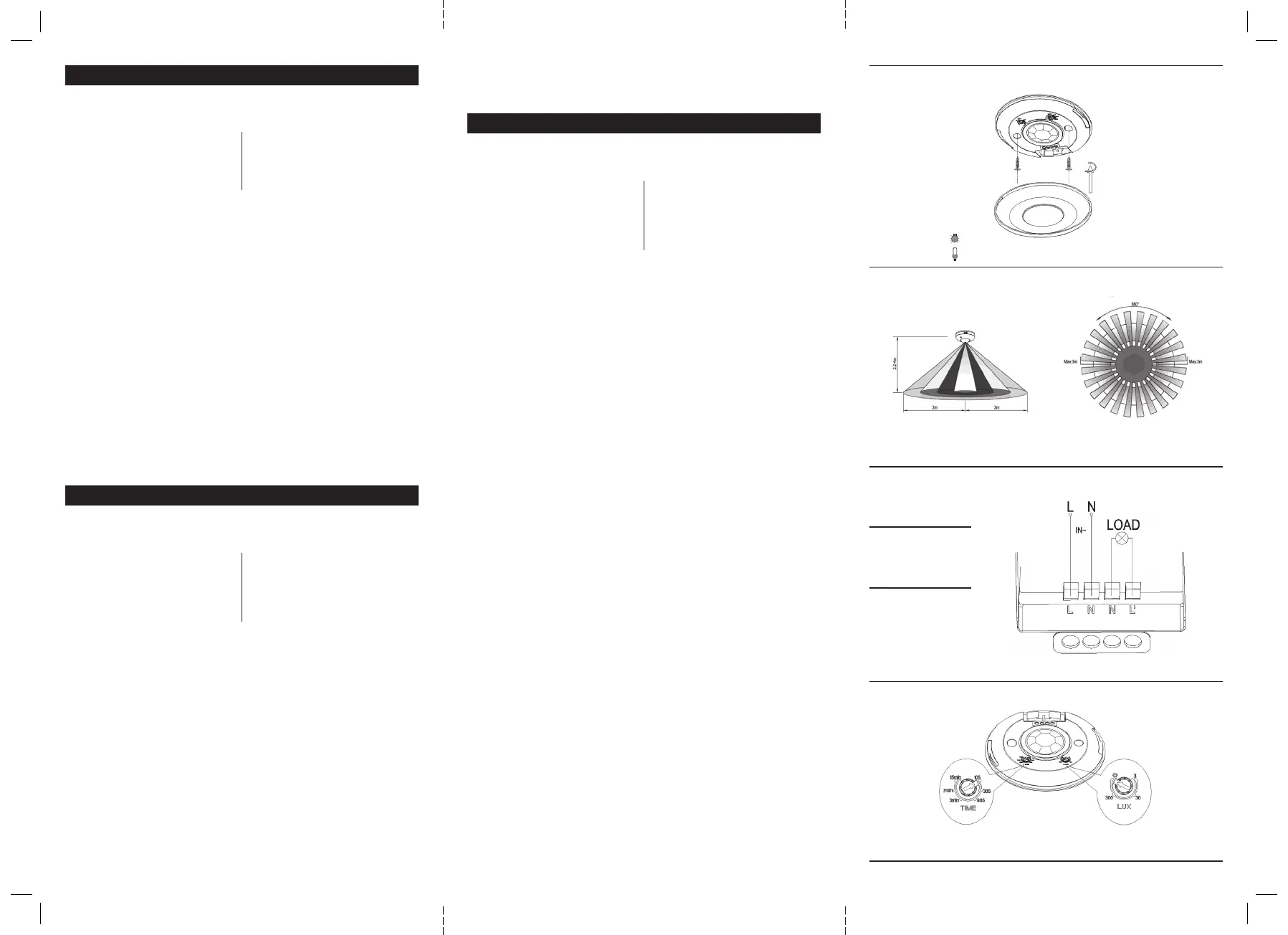

max.: 2 000 W
1 000 W
Postavljanje
L – radni vodič
N – srednji vodič
Einstellen
L – Arbeitsleiter
N – Mittenleiter
Налаштування
L – робочий провідник
N – середній провідник
