EVR
6
Voyant
Montage
Classe de protection
LED rouge sur le EVR, allumée est
une impulsion de chauffage
à la batterie
Mural
IP20
Paramètre du régulateur Controle au soufage: Fonction PI
Sonde intégrée
Entrée sonde externe
Poid
Dimmensions (HxLxP)
Réglages
Point de consigne
Abaissement de nuit
utilisant une bande proportionelle de
20 K et une intégrale de 6 min.
Controle en ambiance: Fonction PI
utilisant une bande proportionelle de
1,5 K.
Plage de mesure de 0...30°C
Utiliser une sonde E type
NTC avec ou sans point de consigne
intégré, la plage de température
dépend du type de sonde
0,3 kg
153x93x40 mm
0...30°C
0...10 K
Principe de regulation
Le EVR module les temps de fonctionnement et les temps d’arrêt. Le
EVR ajuste la puissance de sortie en foncion de la puissance
demandée et le ratio entre le temps de fonctionnement et le temps
d’arrêt. La période de pulsations est fixée à 60 secondes. Le EVR
ajuste son mode de régulation. Pour des changement de température
rapide, le EVR agit comme un régulateur proportion-nel intégral (PI)
avec une bande proportionnelle de 20 K et un temps de reset de 6
minutes. Pour des changements de température lente, le EVR agit
comme un régulateur proportionnel avec une bande proportionnelle
de 1,5 K.
Montage
Enlever la façade, la vis de fixation est derrière le potentiomètre de
consigne. Monter le EVR de façon verticale avec les ailettes de
refroidissement vers le haut. Utiliser des vis avec un diamètre de tête
maxi de 5.5 mm. Si le EVR est utilisé avec la sonde interne, il est
nécessaire de le monter à approximativement 1,5 m du niveau du sol
à un endroit ou la température est représentative. L’air doit pouvoir
circuler librement autour du EVR sans perturbation venant de porte,
de meuble...Si le EVR est utilisé avec une sonde externe, il peut être
placé dans n’importe quel endroit de la pièce.
Le EVR émet approximativement 20 W de chaleur qui doivent être
dissipés. La température maximum d’ambiance à plein
régime est 30°C.
Installation électrique
L’installation, devant être précédée d’un interrupteur universel avec une
distance de coupure de 3 mm au moins, doit être effectuée par un instal-
lateur agrée et selon les dispositions en vigueur.
K12U34UKGG

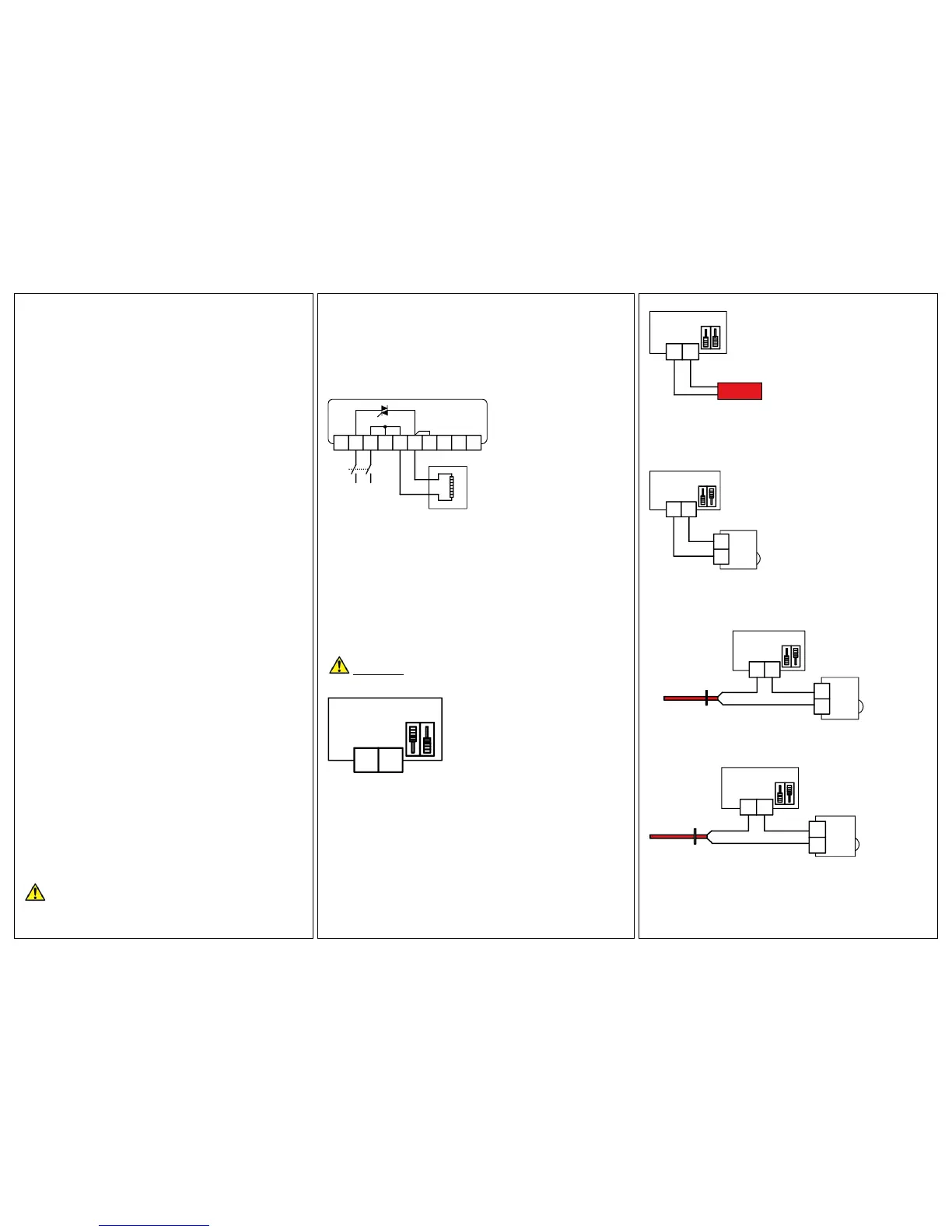

Fig. 1: Branchement alimentation et batterie
Bornes 1 et 2: Pas de polarité.
Tension d’alimentation: 200-415 V AC, 50-60 Hz avec ajustement
automatique de la tension.
Courant maximum : 16 A
Bornes 3 et 4: Résistance simple ou batterie 2 phases
Puissance maximum: 3680 W à 230 V (16 A);
6400 W à 400 V (16 A)
Puissance minimum: 230 W à 230 V (1 A);
400 W à 400 V (1 A)
ATTENTION: L’ailette de refroidissement n’est pas isolée!
G
G
Fig. 2: Emplacement des switchs pour consigne et sonde interne.
Bornes G et G: Pas de polarité.
Note: Lorsque une sonde à distance est utilisée, la fonction équivalente
á l’intérieure du EVR doit être inhibée. Pour cela, il est nécessaire de
placer correctement les switches DIP à la droite des
bornes, en se référant à la gure 3.
GG
TG-K3xx
Fig. 3: Emplacement des switchs et branchements pour consigne
interne et sonde externe.*
GG
3
1
TG-R430
Fig. 4: Emplacement des switchs et branchements pour contrôle
d’ambiance et utilisant une TG-R430 comme sonde et point de
consigne
GG
3
2
TG-K330
TG-G130
TG-R430
Fig. 5: Emplacement des switchs et branchements pour contrôle
d’ambiance et utilisant séparément une sonde externe et une TG-
R430 comme point de consigne.
GG
2
1
TBI-xx
TG-K3xx
TG-G1xx
Fig. 6: Emplacement des switchs et branchements pour contrôle
d’ambiance et utilisant séparément une sonde externe et une TBI-xx
comme point de consigne.*
