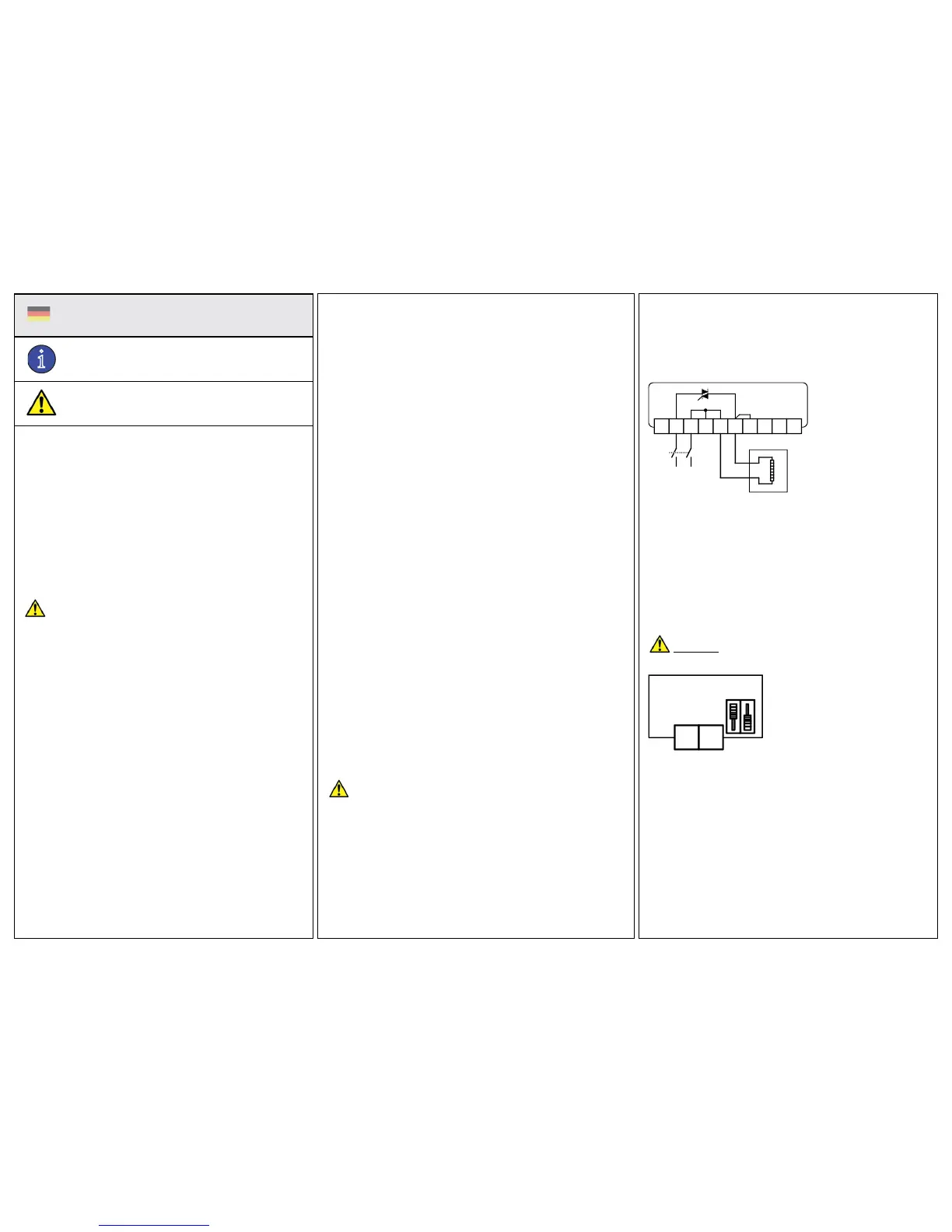

EVR
8
Triac-Regler für die stufenlose Steuerung
von Elektrowärme
EVR ist ein kompletter stufenloser Leistungsregler für die Steuerung
von Elektrowärme mit automatischer Spannungsanglei-chung. Um
schalt bar für den Betrieb mit eingebautem oder externem Temperatur
fühler. Der Regler arbeitet stufenlos durch die zeit propor-tionale
Steuerung. Das Verhältnis zwischen Einschalt- und Abschalt-dauer
wird dem erforderlichen Leistungsbedarf angepaßt. EVR ist nur für
die Steuerung von Elektrowärme vorgesehen. Aufgrund des Regler-
prinzips kann er nicht für die Motor- oder Beleuchtungssteu-erung
ver-wendet werden.
EVR kann nicht für die Steuerung von Dreiphasen-Heizun-gen
verwendet werden, da nur eine Phase reguliert ist.
Technische Daten
Versorgungsspannung
Nennleistung
W.
Umgebungstemperatur
Lagertemperatur
P-Band
I-Zeit
Impulsperiode
Anzeige
Montage
Schutzart
200...415 V AC, 50...60 Hz, 1- oder
2-Phasen, mit automatischer Spannung
sanpassung
Bis zu 16 A, min. 1 A. Bei 230 V ist die
max. Leistung 3,6 kW und die min. Leis
tung 230 W. Bei 400 V ist die max. Leis
tung 6,4 kW und die min. Leistung 400
Max. 30°C (Anmerkung: EVR erzeugt
20W Abwärme bei voller Last)-40...50°C
20 K (schnelle Temperaturänderungen)
1,5 K (langsame Temperaturänderungen)
6 min (schnelle Temperaturänderungen)
60 s
Die rote Leuchtdiode an EVRleuchtet
auf, wenn die Heizung mit Stromversorgt
wird.
Wand
IP20
Regler-Parameter
Eingebauter Fühler
Eingang für externen
Sensor/Sollwert
Gewicht
Abmessungen (HxBxT)
Einstellungen
Sollwert
Nachtabsenkung
Zuluftregelung: PI-Funktion, mit P-Band
20 K und I-Zeit 6 min. Raumregelung:
P-Funktion, mit P-band 1,5 K
Messbereich 0...30 °C
Für E NTC-Fühler und
Sollwertgeber hängt der Temperaturbereich
vom Messbereich des Fühlers ab
0,3 kg
153x93x40 cm
0...30 °C
0...10 K
Reglerprinzip
EVR impulssteuert die angeschlossene Leistung Ein- und Ab. EVR paßt
die mittlere Leistung an den erforderlichen Leistungsb-edarf an, indem er
das Verhältnis zwischen Einschalt- und Abschaltdauer stufenlos anpaßt.
Die Impulsperiode (= Summe von Einschalt- und Abschalt dauer) beträgt
fast 60 s. EVR paßt die Reglermethode au-tomatisch an die Dynamik des
Reglerobjekts an. Bei schnellen Verläufen, wie z.B. bei Zuluftregelung
arbeitet EVR als PI-Regler mit einem festen P-Bereich von 20K und einer
festen I-Zeit von 6 Minuten.
Bei langsamen Abläufen, z.B. einer Raum regelung arbeitet EVR als P-
Regler mit einem festen P-Bereich von 1,5K.
Montage
Deckel entfernen. Sicherungsschraube befindet sich hinter dem Dreh-
knopf. EVR senkrecht mit dem Kühlflansch nach oben montieren.
Schraube mit max. Schraubenkopf von 5,5 mm verwenden.
Der Abstand zwischen den Befestigungs löchern beträgt 60 mm, so daß
EVR auf der Verteilerdose befestigt werden kann.
Soll EVR mit dem eingebauten Fühler verwendet werden, wird das Gerät
etwa 1,5m oberhalb des Fußbodens an einem Platz mit durch-
schnittlicher Temperatur montiert. Die Luft soll frei von Türen oder Möbel
um das Gerät zirkulieren können.
EVR gibt eine Betriebswärme von ca. 20 W ab, die durch
Kühlung abgeleitet werden muß. Max. Umgebungstemperatur bei
max. installierter Leistung: +30°C.
Elektrische Installation
Vor dem Gerät muss ein mehrpoliger Schalter mit mindestens 3 mm
Kontaktöffnung montiert sein, der nur von einem Elektrofachmann
in Übereinstimmung mit den geltenden Vorschriften angeschlossen
werden darf.
K12U34UKGG
Abb. 1: Anschluß der Versorgungs spannung und Belastung.
Klemme 1 und 2: Polaritätsunabhängig
Versorgungsspannung: 200 - 415 AC, 50-60 Hz mit automa-
tischer Spannungs angleichung
Höchststrom: 16 A
Klemme 3 und 4: Resistive Ein- oder Zweiphasen-Heizung
Höchstbelastung: 3680W bei 230V (16 A),
6400W bei 400V (16 A)
Mindestbelastung: 230W bei 230V (1A),
400W bei 400V (1A)
ACHTUNG: Der Kühlansch ist spannungs führend!
G
G
Abb. 2: Umschaltereinstellung bei internem Sollwert und Fühler.
Klemme G und G: Polaritätsunabhängig
Hinweis! Beim Betrieb mit externem Fühler muß die ent-sprechende
Funktion im EVR getrennt werden. Dies geschieht, indem
der Umschalter rechts von der Klemmenreihe gestellt
wird, siehe Abbildung 3.
