WAARSCHUWING: Zie figuur . Voorkom
schade en persoonlijk letsel. Verwijder nooit de
afschermplaat. Wijzig nooit de momentsleutel
en de accessoires. En verander nooit de
drukinstelling van de veiligheidsklep in de
zwenkende slangkoppeling.

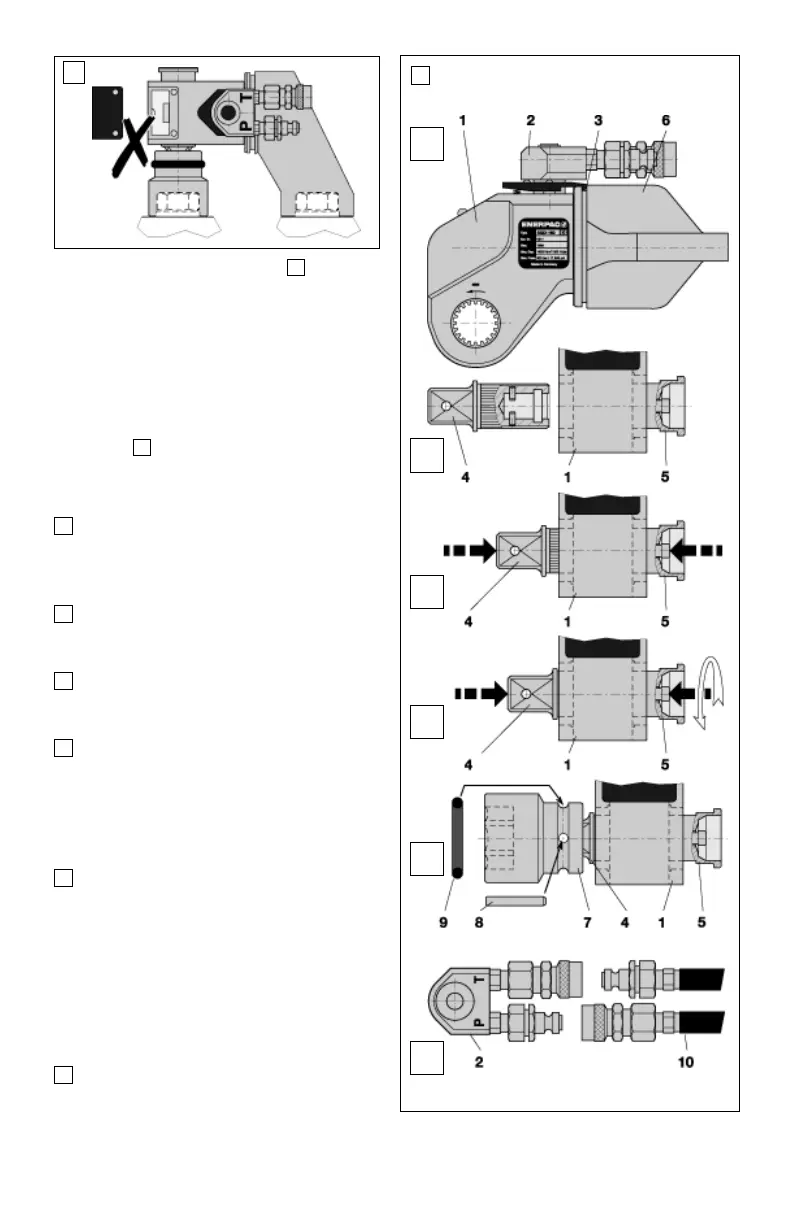

4.0 MONTAGE VAN DE SLEUTEL
Zie figuur . Alle onderdelen moet schoon
zijn en gesmeerd worden zoals aangegeven in
paragraaf 6.1. Volg de stappen hieronder:
Schuif de reactiearm (6) over het
sleutelhuis (1) in de juiste positie. Zie
figuur 3 en 5. Vergrendel de reactiearm
met het vergrendelingsmechanisme (3).
Druk de aandrijfontgrendeling (5) in de
momentsleutel (1) en plaats de
vierkantaandrijving (4).
Druk op de knop in de aandrijfontgrendeling
(5) en druk de vierkantaandrijving in de
aandrijfontgrendeling.
Blijf tegen de vierkantaandrijving (4)
drukken, terwijl u tegen de aandrijfont-
grendeling (5) drukt en deze draait, zodat
de beide delen in de vergrendelingspositie
'klikken'. Controleer dit door aan de
vierkantaandrijving te trekken.
Vergrendel de dop (7) op de
vierkantaandrijving (4), gebruik hiervoor
een spanstift en een O-ring (9).
BELANGRIJK: De inbusaandrijving past
op dezelfde manier in de aandrijfont-
grendeling als de vierkantaandrijving (4).
Gebruik de reactiearm (8) voor
inbusaandrijving, wanneer inbusbouten
aangehaald moeten worden.
Sluit de dubbele 3,5:1 veiligheidsslangen
van de Enerpac THC-700-serie aan op
de zwenkende slangkoppeling (2).
