Instrucciones de instalación
®
PITSW1
226Lseries_201222_ML.docx
®
U.S.A., Inc.
16842 Millikan Avenue, Irvine, CA 92606
La póliza de SECO-LARM es de desarrollo y mejora continua. Por esa razón, SECO-LARM se reserva el derecho de cambiar las especificaciones y lo
s precios sin previo aviso.
SECO-LARM tampoco es responsable de errores de impresión. Todas la marcas comerciales son propiedad de SECO-LARM U.S.A., Inc.o sus respectivos propietarios. Copyright © 2020
SECO-LARM U.S.A, Inc.Todos los derechos reservados.

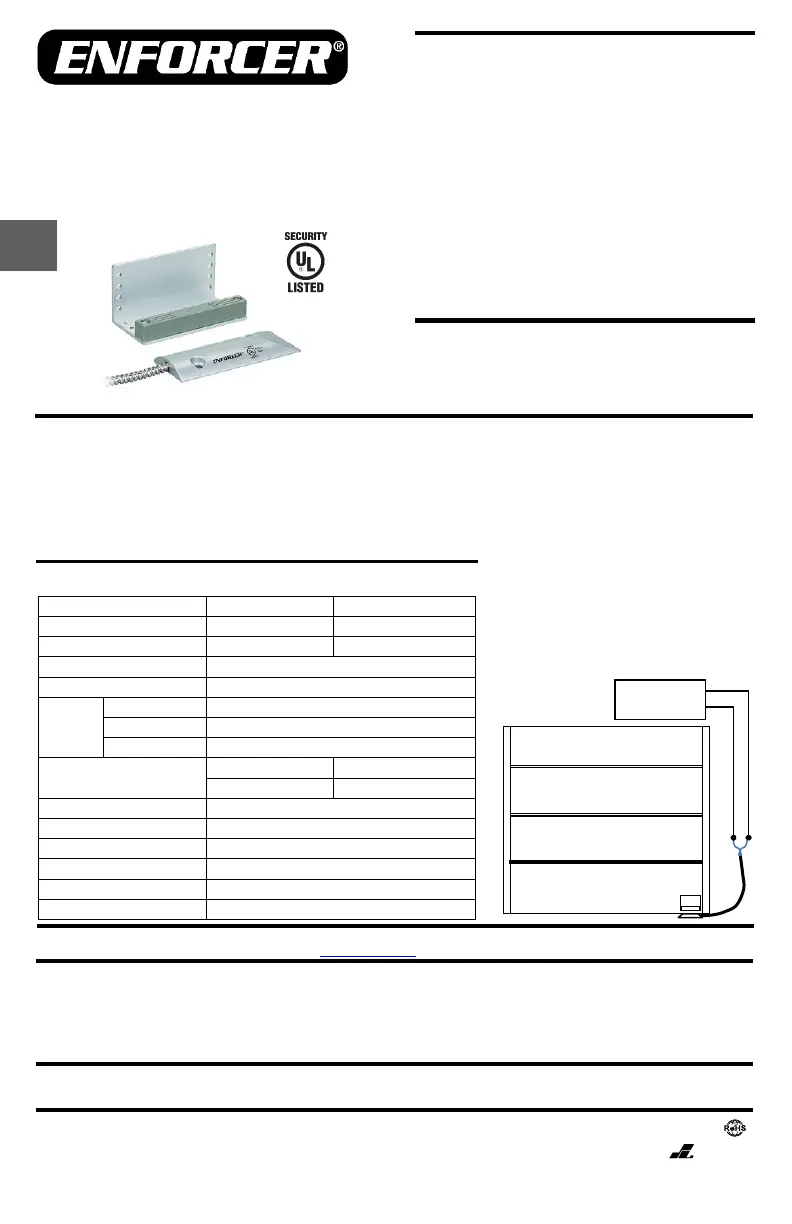

SM-226LQ / SM-226L-3Q
Contactos Magnéticos de Puerta
Sobre-Cabeza
Manual
Por favor lea el manual antes de usar el equipo.
1. Monte el contacto en el piso cerca de la parte inferior de la puerta. Asegúrese de que el interruptor de contacto esté en un lugar
seguro lejos de la interferencia del equipo y cerca de donde estará el imán cuando la puerta esté cerrada.
2. Ejecutar el cable blindado fuera del camino. Conecte dos cables a los terminales de contacto y al panel de control de alarma.
3. Monte el imán en la puerta enrollable de manera que dispare el contacto cuando la puerta esté cerrada. Asegúrese de que la
separación entre el contacto y el imán no exceda las 2
3
/
4
" (70 mm).
NOTAS:
1. El contacto y el imán deben instalarse
protegido de la puerta.
2. En superficie de madera, el imán deber
instalarse al menos de
1
/
4
" (6.4mm) de la caja
del interruptor para cumplir con los requisitos de
instalación de UL 681.
Voltaje operando: 12~24 VCC
• Brecha de 2
3
/
4
" (70 mm) para puertas basculantes
• Ajustable para adaptarse a la mayoría de los anchos de
canal de puerta
• 24" (61cm) conductores de cable blindado
• El interruptor de láminas ha desactivado el rodio en el
revestimiento inferior de oro
• SM 226LQ para circuitos cerrados
• SM-226L-3Q Para circuitos de circuito abierto o cerrado
• IP66 - Sellado con epoxi
• Soporte de montaje incluido
• Garantía limitada de por vida
Interruptores de contacto
GARANTÍA LIMITADA DE POR VIDA:
Este producto SECO-
LARM está garantizado contra defectos en materiales y mano de obra mientras se usa en servicio normal durante toda la vida
útil del producto. La obligación de SECO-LARM se limita a la reparación o reemplazo de cualquier pieza defectuosa si la unidad se devuelve, con el transporte prepago, a SECO-
ninguna circunstancia, SECO-LARM será responsable de los costos o cargos por la desinstalación, instalación o reinstalación. Esta garantía es nula si el daño es causado o se atribuye a
Dios, mal uso físico o eléctrico, abuso, negligencia, reparación o alteración, uso incorrecto o anormal, o instalación defectuosa, o si, por cualquier otra razón, SECO-
equipo no funciona correctamente como resultado de causas distintas a defectos en el material y la mano de obra. La única obligación de SECO-
LARM, y el remedio exclusivo del comprador, se
limitará a la reparación o reemplazo únicamente, a opción de SECO-LARM. En ningún caso, SECO-LARM será responsable por cu
alquier daño personal o de propiedad especial, colateral,
incidental o consecuente de cualquier tipo al comprador o cualquier otra persona.
Esta garantía limitada de por vida es para productos vendidos e instalados en los Estados Unidos y Canadá. Para
todos los demás países, la garantía es de 1 (un) año.
Advertencia de la Propuesta 65 de California:
Estos productos pueden contener sustancias químicas que el estado de California reconoce como causantes de cáncer y defectos
nacimiento u otros daños reproductivos. Para obtener más información, visite www.P65Warnings.ca.gov.
de alarma
Modelo SM-226LQ SM-226L-3Q
Tipo de Lazo Lazo cerrado Lazo abierto / cerrado
Configuración eléctrica N.A. (SPST) NA/NC/COM (SPDT)
Espacio de Brecha 2
3
/
4
″ (70mm)
Conectores 24″ (61cm) Cables blindados
Material
Interruptor
Caja de aluminio fundido resistente
Contactos
Rodio desactivado sobre base de oro
Imán
Plástico ABS en el soporte en L
Puntuación de contactos
1.0A@10VCC (max.)
0.2A@10VCC (max.)
10W (max.) 3W (max.)
Voltaje operando 12~24 VCC
Temperatura -15°~160° F (-25°~70° C)
Ciclos de conmutación 50 millones (0.1mA@5VCC)
Dimensiones del Interruptor 4
5
/
16
″x1
3
/
4
″x
7
/
16
″ (109x44x11 mm)
Dimensiones del Imán 3
15
/
16
″x2″x2″ (100x51x51 mm)
Tipo de Imán Alnico 5
Type: S
49J5
solamente
