Entrematic Ditec NES1000EHP Manual

109
IP2160ES - 2017-04-12

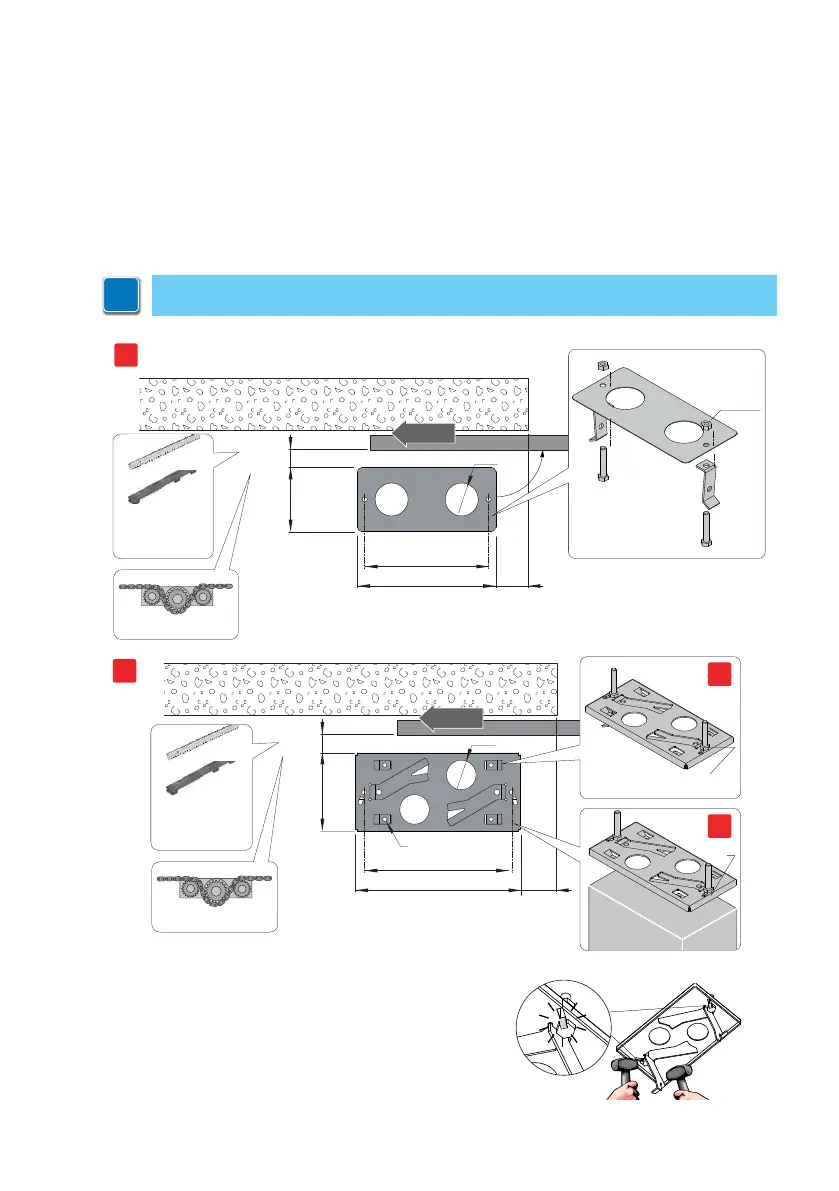

7.2 Predisposición placa de base
[1] Introduzca las grapas de anclaje en la placa de base y fíjelas con las tuercas suministradas.
[2] Introduzca los tornillos en la placa de base fijándolos con las tuercas, y luego doble la lengüeta
metálica para evitar que se salga el tornillo.
Extraiga las grapas preformadas hacia abajo, con ayuda de un martillo, para garantizar un
anclaje correcto en el hormigón.
- Prepare una plataforma de cemento emplazando las grapas de anclaje y la placa de base, que
deberá estar nivelada y limpia, respetando las medidas indicadas en la figura.
i
NOTA: si la plataforma de cemento ya está presente, es posible fijar la placa de base [2]
utilizando tacos M8 no suministrados por nosotros.
OPENING
160
X+25 [*]
70[**]
min
40 [**]
Ø80
90°
300
335
1
[*] CROSSCRN2
[*] CROSSCRI
X=40
[**] NES100CKT
M12
low type
OPENING
160
X+25 [*]
70 [**]
Ø60
Ø9
min
40[**]
300
340
[*] CROSSCRN2
[*] CROSSCRI
X=40
[**] NES100CKT
1
2
2a
2b
NES100PSU
M12-low
type
M12
low type
