67
IP2160FR - 2017-04-12
Avant de brancher l'alimentation électrique contrôler si les données de la plaque cor-
respondent à celles du réseau de distribution électrique.
Prévoir sur le réseau d'alimentation un dispositif de coupure omnipolaire avec distance
d'ouverture des contacts égale ou supérieure à 3 mm.
Vérifier que, en amont de l'installation électrique, sont montés un disjoncteur différentiel et
une protection contre les surintensités adaptés.
Pour l’alimentation, utiliser un câble électrique de type H05RN-F 3G1,5 et le raccorder aux
bornes L (marron), N (bleu), (jaune/vert), présentes à l'intérieur de l'automatisme.
NOTE: le fil peut avoir une maximum section de AWG14 (2 mm
2
).
gainer le câble d'alimentation uniquement au niveau de la borne et le bloquer à l'aide du
serre-câbles prévu à cet effet (voir réf. B).
Conformément aux exigences essentielles des normes en vigueur, refermer le couvercle après
avoir effectué les raccordements à la borne.
Les branchements au réseau de distribution électrique et à d'autres conducteurs basse tension
(230 V) éventuels, dans la partie extérieure de l'automatisme, doivent être effectués sur un
chemin de câbles indépendant et séparé des branchements aux dispositifs de commande et de
curité (SELV = Safety Extra Low Voltage).
Le chemin de câbles doit pénétrer à l'intérieur de lautomatisme à travers les trous présents
sur la plaque de base sur quelques centimètres.
S'assurer de l'absence de bords tranchants qui pourraient détériorer le câble d'alimentation.
Vérifier si les conducteurs de la tension de réseau (230 V) et les conducteurs des accessoires
(24 V) sont sépas. Les câbles doivent être à double isolement. Les dégainer à proximité des
bornes de raccordement correspondantes et les bloquer à l'aide de serre-bles (voir réf. A)
ou de colliers hors fourniture.

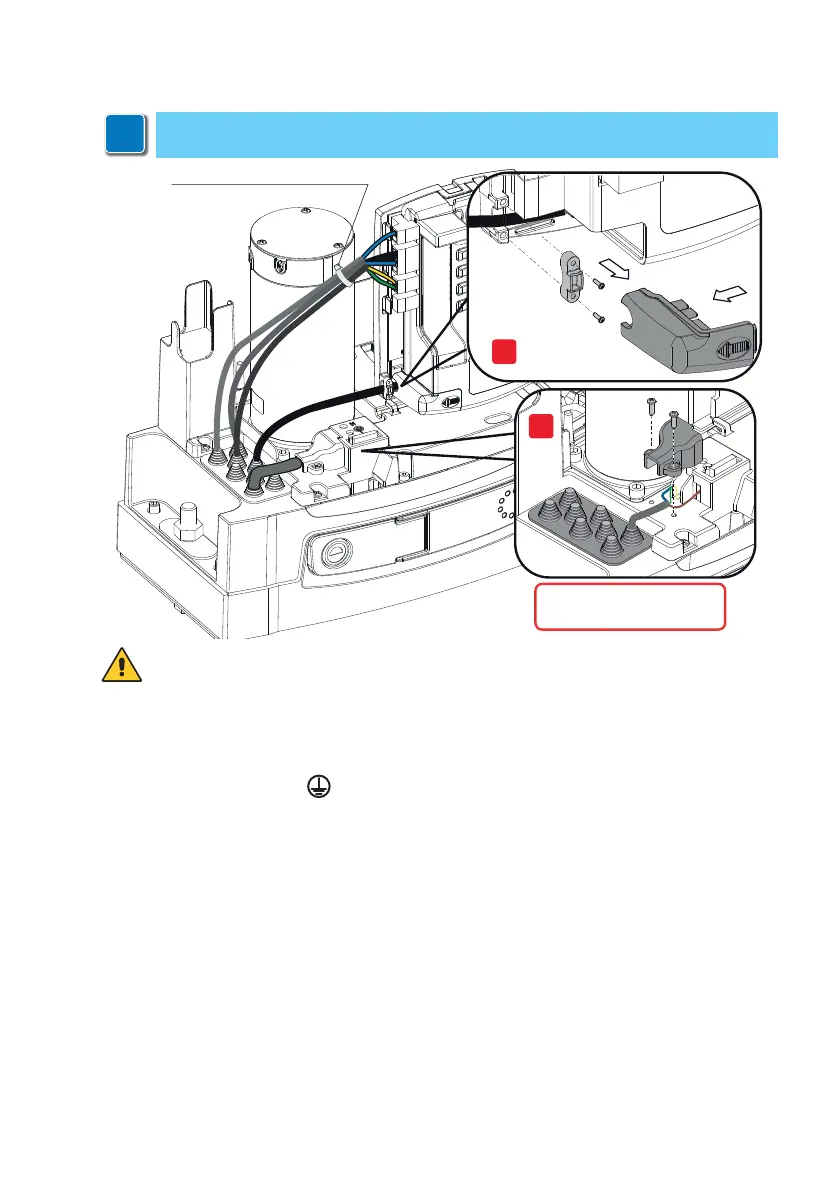

8. Raccordements électriques
Assicurarsi che il conduttore
giallo verde sia almeno 30 mm
più lungo dei conduttori marrone e blu
L
N
1
2
A
B
Fascetta non di nostra fornitura
REMARQUE : les branchements électriques et la mise en marche des motoréducteurs
sont illustrés dans les manuels d'installation des tableaux électroniques CS12E et CS12M.
i
S'assurer que le conducteur jaune
vert est au moins 30 mm plus long
que les conducteurs marron et bleu
Collier hors fourniture
