8
DONNÉES SUR LES DIMENSIONS ET LA CAPACITÉ

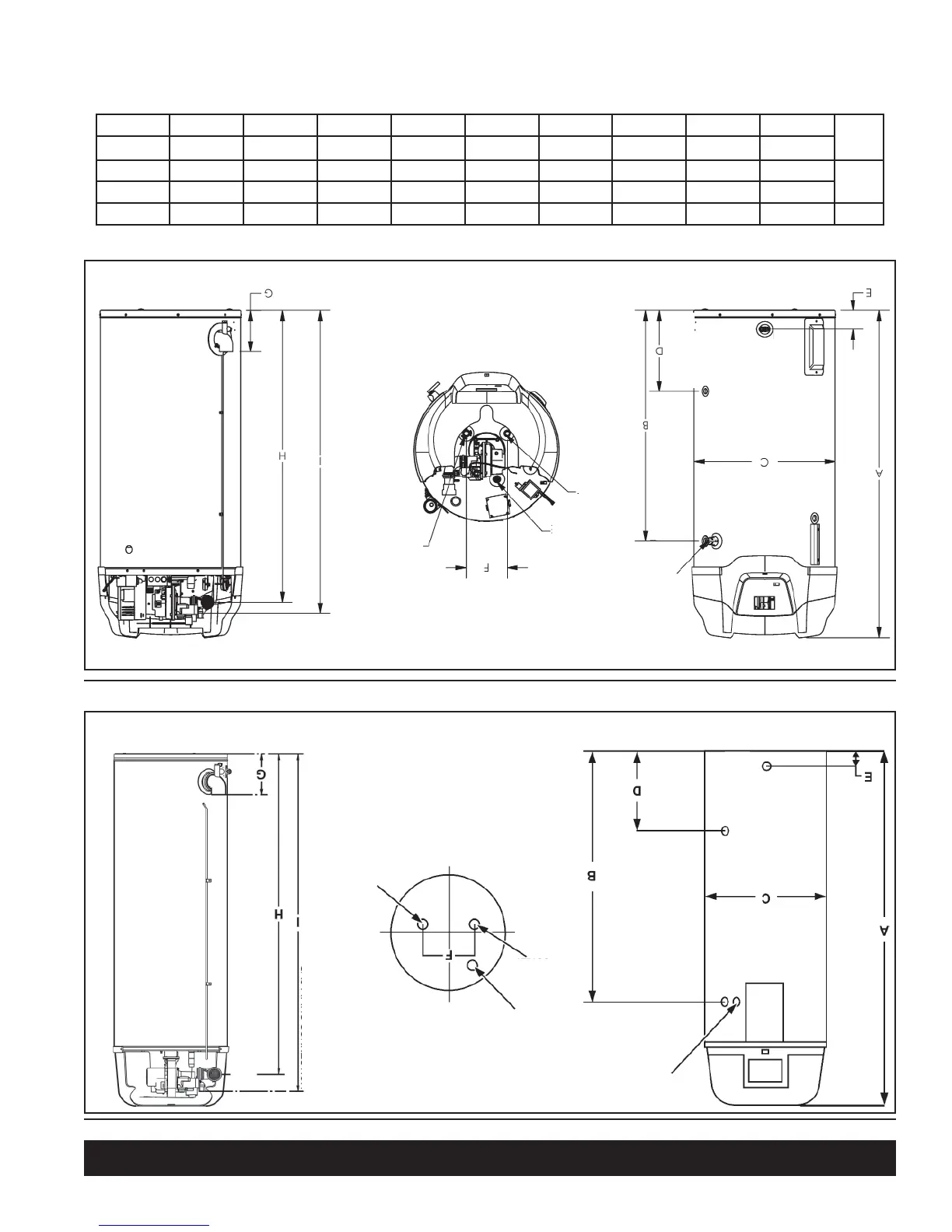

DIMENSIONS DE MISE EN PLACE : UNITÉ 50 GALLON
Figure 1A : DIMENSIONS POUR UNITÉ 75 GALLON
DIMENSIONS DE MISE EN PLACE : UNITÉ 75 GALLON
Figure 1 : DIMENSIONS POUR UNITÉ 50 GALLON
TABLE 1 – DIMENSIONS BRUTES
Unités A B C D E F G H I
50G
Pouces 66,75 49,25 22,00 15,75 3,00 8,00 8,00 62,00 65,00
cm 169,5 125,09 55,88 40,00 7,62 20,32 20,32 157,48 165,1
75G
Pouces 64,71 45,64 27,75 16,00 3,71 8,00 7,93 57,36 58,98
cm 164,4 115,9 70,5 40,6 9,4 20,3 20,1 145,7 149,8
Entrée et sortie haut : 50G - 3/4 po NPT; 75G - 1 po NPT
Entrée et sortie côté : 3/4 po NPT
Entrée de gaz : 1/2 po NPT
CONNEXION CÔTÉ
SUPÉRIEUR
CONNEXION CÔTÉ SUPÉRIEUR
SOUPAPE DE DÉCHARGE
SOUPAPE DE DÉCHARGE
ANODE
ANODE
VUE DE DESSUS
ENTRÉE
ENTRÉE
*INSTALLER CONFORMÉMENT AUX CODES
LOCAUX
CONNEXION CÔTÉ
INFÉRIEUR
CONNEXION
CÔTÉ
INFÉRIEUR
DRAIN
VUE DE FACE
DIAMÈTRE
DIAMÈTRE
SORTIE
SORTIE
CONNEXION CONDUITE DE GAZ
CONNEXION CONDUITE DE GAZ
CONNEXION D’ENTRÉE D’AIR
CONNEXION D’ENTRÉE D’AIR
CONNEXION DE
VENTILATION
D’ÉVACUATION
DRAIN
