ATTENTION
LORSQU’ UN ENTRETIEN EST EFFECTUÉ SUR LES COMMANDES, ÉTIQUETER TOUS LES FILS AVANT DE FAIRE LES
DÉBRANCHEMENTS. DES ERREURS DE FILAGE PEUVENT CAUSER UN MAUVAIS FONCTIONNEMENT, CE QUI PEUT ÊTRE
DANGEREUX. VÉRIFIER LE BON FONCTIONNEMENT APRÈS TOUT OPÉRATION DE SERVICE.

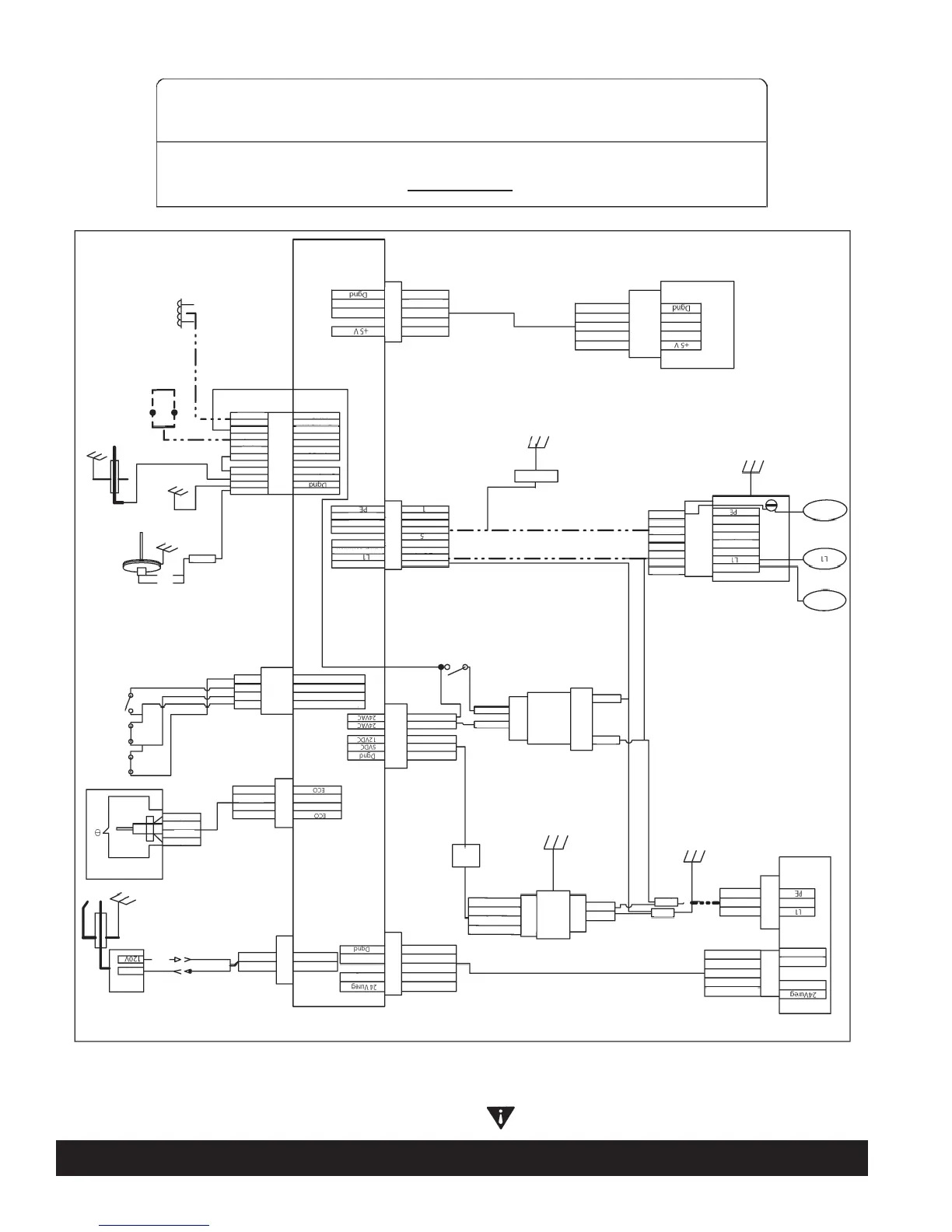

Figure : 40 SCHÉMA DE CÂBLAGE DE LA VENTILATION À AIR PULSÉ
SCHÉMA DE CÂBLAGE
Ventilateur
Retour vitesse
Signale MID
Dgnd
1 Blanc/Brun
2 Blanc/Orange
4 Blanc/Bleu
5 Blanc/Vert
1 Noir
2 Blanc
3 Vert
Vitesse de la
souante
Sortie 120 V vers
souante
Neutre
Épissure
Épissure
2 Blanc
3 Noir
Alimentation
électrique J1
Alimentation
électrique J2
Alimentation
électrique
4 Blanc/Vert
3 Orange
1 Bleu
1 Blanc/Brun
2 Blanc/Bleu
4 Blanc/Orange
5 Blanc/Vert
CCB J5
logique souante
CCB J6
Sortie 120 V
Signale MID
Retour vitesse
Neutre
Étincelle 120 V
1 Rouge
1 Noir
Neutre
Chaud
Brun
Bleu
Neutre
Module
d’étincelle
Tige à
étincelle
Neutre
Tresse de masse
Neutre
Pompe commune
Pompe NO
AUX commun
AUX NO
AUX NF
Boîte de jonction
Boîte de jonction
Haute tension J1
8 Blanc
7 Noir
6 Rouge
5 Vert
4 Blanc
3 Noir
2 Rouge
Vert
Vert
Achage
Données +
Données -
1 Bleu
3 Jaune
4 Orange
5 Violet
Achage/AN
CCBJ3
Achage/AIN
1 Bleu
3 Jaune
4 Orange
5 Violet
Données +
Données -
Régulateur de
gaz
12 Noir
11 Rouge
10 Noir
9 Rouge
8 Noir
7 Rouge
6 Noir
4 Noir
3 Jaune
2 Vert
1 Bleu
CAVALIER
Vert
Connecte au
boulon de
brûleur
Jaune
Électrode de
détection de
amme
Bleu
Bleu
Épissure
Barre de terre
Anode
Électrode de détection de amme
Condensé
Condensé
Pressostat gaz
Pressostat gaz
Commutateur V gaz
Commutateur V gaz
Gaz V 24 V
24V Rtn
CCB J14
Chaîne de limite
CCBJ1 Entrée
haute tension
Neutre
Pompe commune
Pompe NO
AUX commun
9 Blanc
8 Noir
7 Rouge
6 Vert
4 Blanc
3 Noir
2 Rouge
Principal
transformateur
Transformateur
secondaire
Noir
Blanc
Transformateur
Blanc/Bleu
Blanc/Rouge
CCB J16 Entrée
basse tension
CCBJ15
Monostats
CCBJ9
Sonde supérieure
6 Blanc/Vert
5 Orange
4 Bleu
2 Blanc/Bleu
1 Blanc/Rouge
Retour d’entrée / alimentation étalonneur
Retour sortie / courant d’entrée
Retour Étalonneur
Sortie courant
1 Noir
2 Rouge
3 Blanc
4 Vert
1 Rouge
2 Noir
3 Noir
4 Rouge
Thermistor
Thermistor
Rouge
Noir
Noir
Rouge
Commutateur
pression de sortie
Commutateur
pression d’entrée
Manostat de
pression du
ventilateur
Tableau de
commande
principal (CCB)
Commutateur de
courant vanne de
gaz
Perle en
ferrite
AUX NO
AUX NF
Sonde de température
supérieure
AVERTISSEMENT
DÉBRANCHER DE L’ALIMENTATION ÉLECTRIQUE AVANT D’EFFECTUER UN ENTRETIN SUR
L’APPAREIL. REPLACEZ TOUTES LES PORTES ET TOUS LES PANNEAUX AVANT DE FAIRE
FONCTIONNER LE RÉCHAUFFEUR.
SI L’UN DES FILS ORIGINAUX FOURNIS AVEC L’APPAREIL DOIT ÊTRE REMPLACÉ, IL
DOIT ÊTRE FAIT PAR UN MATÉRIAU DE FILAGE D’APPAREIL AYANT UNE CAPACITÉ DE
TEMPÉRATURE MINIMALE DE 105 °C ET D’UNE TAILLE MINIMALE DE NO. 18 AWG.
