10 DM-D310F Manuale dell’utente

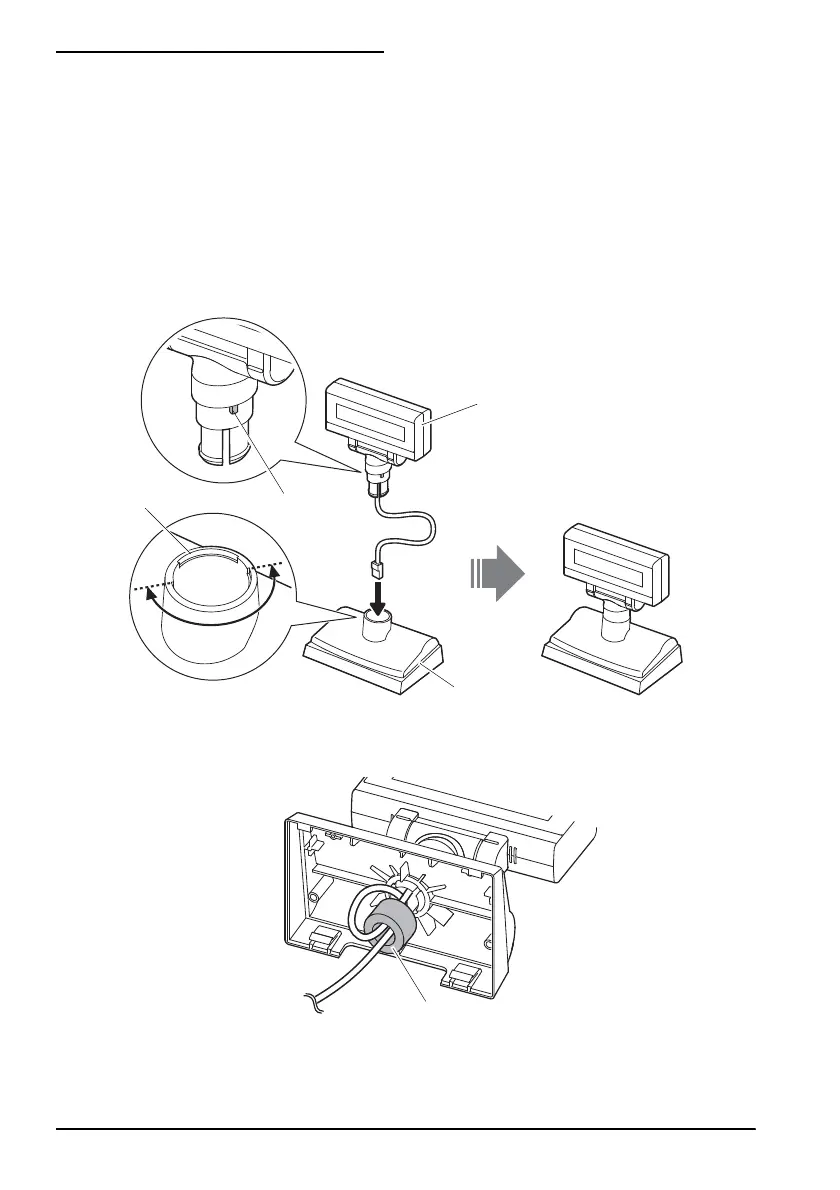

Assemblaggio del DM-D310F
1. Far passare il cavo del DM-D310F attraverso il supporto DM-D, come
indicato nell’illustrazione di seguito.
2. Inserire l’asta del DM-D310F nel foro sul supporto DM-D, allineando la
sporgenza sull’asta al lato più largo della scalanatura dentro l’asta del
supporto DM-D (indicato dalla freccia semicircolare nell’illustrazione di
seguito), e spingerla finché non scatta in posizione.
Nota:
Dopo aver installato il DM-D310F, verificare che il display ruoti di 180 gradi.
In caso contrario, assicurarsi che la sporgenza nel DM-D310 sia posizionata
sul lato più grande della scalanatura nel supporto DM-D.
3. Far passare il cavo attraverso il foro nel nucleo di ferrite e avvolgere il cavo
una volta attorno al nucleo di ferrite.
DM-D310F
Supporto DM-D
Sporgenza
Scalanatura
Nucleo di ferrite (grande)
