Vorbereitung/ Messung:
Keine unter Spannung stehenden Leitungen messen!
Einlegen der Batterien:
Zum Einlegen der Batterie (9 V-Block) entfernen Sie den Batteriedeckel des MASTER-Gerätes.
Verbinden Sie den Batterieclip mit dem 9 V-Block.
Zum Betrieb des REMOTE-Gerätes wird keine Batterie benötigt!

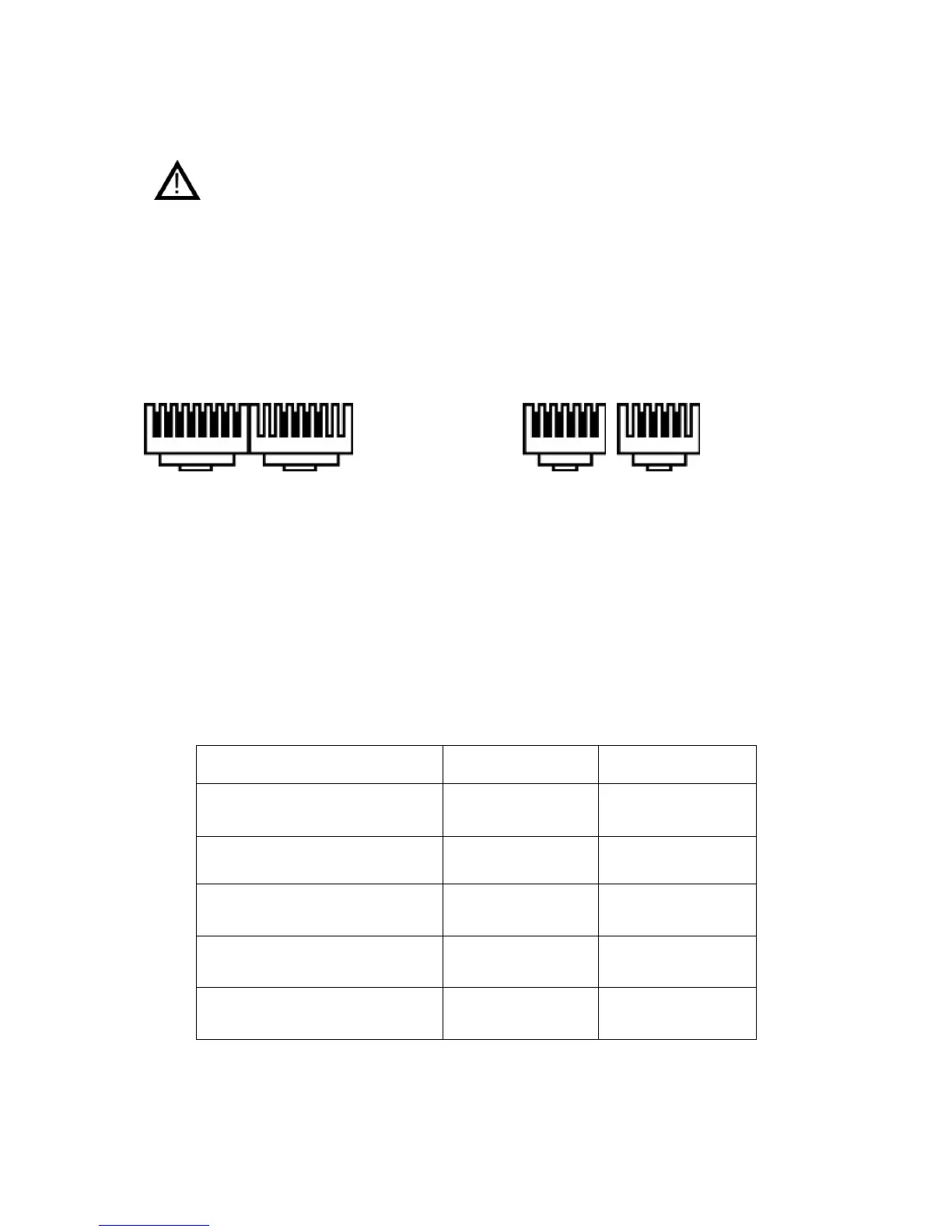

Testbare Stecker/ Kabel:
1- 2-
RJ45 RJ12 / RJ11
Messung:
· Stecker des zu messenden Kabels in die passenden Buchsen des MASTER- und REMOTE-
Gerätes.
· Durch schieben des Schalters in die Position „ON“ schalten Sie das Gerät in den „FAST Test
Modus“. Hierbei wird jeder einzelne Kontakt des Kabels nacheinander geprüft. Die elektrische
Verbindung wird am MASTER- und am REMOTE-Gerät über eine LED angezeigt.
· Durch schieben des Schalters in die Position „S“ schalten Sie das Gerät in den „SLOW Test
Modus.
· Durch schieben des Schalters in die Position „OFF“ schalten Sie das Gerät aus.
· Das Messergebnis wird über die Status-LEDs (siehe Tabelle der gängigsten Verbindungen)
an beiden Geräten angezeigt. Bei Kabeln mit Abschirmung leuchtet zusätzlich die “G“-LED.
Kabel Stecker Anzeige MASTER Anzeige REMOTE
Kabel Anzeige
Master
Anzeige
Remote
RJ45-Netzwerkkabel (1:1, voll
belegt, mit Schirmung)
1-2-3-4-5-6-7-8-G 1-2-3-4-5-6-7-8-G
RJ45-Netzwerkkabel (crossover,
voll belegt, ohne Schirmung)
1-2-3-4-5-6-7-8 1-4-3-2-5-6-7-8
ISDN-Kabel, 4-polig 3-4-5-6 3-4-5-6
RJ12-Kabel, 6-polig 1-2-3-4-5-6 1-2-3-4-5-6
RJ11-Kabel, 4-polig 2-3-4-5 2-3-4-5
5
