ERA PRO CYCLONE - Page 17

17
KZ
Сыртқа тебуші каналдық желдеткіш
Мақсатталған қолданылуы
Желдеткіштер CYCLONE / TORNADO / MARS өнеркәсіптік, әлеуметтік және тұрғын ғимараттардың желдету жүйелерінде
қолдану үшін мақсатталған.
Электржелдеткіштер құрамында жабысқақ заттар мен талшықты материалдар жоқ және шаң және басқа да қатты
қоспалар 10 мг/м³ аспайтын ауаны және басқа жарылыс қаупі жоқ газ-ауа қоспаларын шығаруға арналған, - 25°С
төмен емес және + 70°С жоғары ауыстырылатын ауа температурасында.
Қауіпсіздік бойынша талаптар
Желдеткіштер электр тоғы арқылы зақымданудан қорғау түрі бойынша ГОСТ (МЕМСТ) 12.2.007.0-75 бойынша І санаттық
құралдарына жатады. Қауіпті бөлшектеріне түсуінен және судың түсуінен қорғау бойынша IPX4 санатына жатады,
қозғағыш IP44, EC IP54.
САҚТАНДЫРУ!
Желдеткіштерді температурасы белгіленіп көрсетілген температура аумағынан (-25°C тан +70°C дейін) тыс
болған жағдайларда қолдануға болмайды. Желдеткішті отын жанарғысы бар құралдардан түтін шығаратын түтігі
бар бір желдету магистраліне бірге орнатылуы рұқсат етілмейді.
САҚТАНДЫРУ!
• Желдеткіштерді құрастырып орнату және электр жүйесіне қосу бойынша өткізілетін барлық жұмыстар тек
қана электр жүйесінің ажыратылып қойылған жағдайында өткізілуі тиіс.
• Желдеткіштердің іске қосылуы осы жұмыстарды өткізу үшін арнайы рұқсаты бар электр мамандары арқылы
өткізілуі тиіс. Электр қуат көзі желісінен ажырату құралдары монтаж жасау бойынша ережелеріне сай
стационарлық сымдар жүйесіне құрастырып салынған болуы тиіс. Ажырату құрылғысы барлық полюстерді
ажыратуы керек. Жерге тұйықтау сымы жыртылып қалмауы қажет.
• Бұл электр бұйым физикалық, психикалық немесе ақыл-ой қабілеттері төмен болған тұлғалар арқылы
(осылардың арасында балалар) немесе олардың осы бұйыммен жұмыс істеу бойынша тәжірибесі немесе
білімдері жоқ болса, олар бұйыммен бақылаусыз болса немесе осы тұлғаларды қауіпсіздігі үшін жауапты
адамдар арқылы осы бұйыммен жұмыс істеуіне үйретілмесе, қолдану үшін мақсатталмаған. Электр бұйыммен
ойнауларын болдырмау үшін балаларды бақылап жүруіңіз керек.
Негізгі техникалық мәліметтері CYCLONE / TORNADO / MARS
Желдеткіштер «ЭРА» компаниясы арқылы ТУ 4861-006-96059883-2014 талаптарына, күште болған нормалар мен
стандарттарына сай шығарылған. Желдеткіштер кернеуі 220-240 В, жиілігі 50-60 Гц болған ауыстырмалы электр
тоқ жүйесіне қосу үшін мақсатталған. Желдеткіштерді жиілігі 60 Hz ауыспалы ток желісіне қосқан кезде техникалық
сипаттамалары өзгеруі мүмкін. Оларды өндірушіден нақтылап алыңыз. Шарикті мойынтіректерде қозғалтқышы бар
(роликті подшипниктер).
CYCLONE-EBM сериясының желдеткіштері, тұрқысының орнату диаметріне қарай, алты түрі мен көлемінде шығарылады.
Желдеткіштің сыртқы түрі, негізгі өлшемдері, біріктіріп қосылатын өлшемдері мен техникалық сипаттамалары 1-ші суретте
және Мөлшерлер мен сипаттамалар кестелерінде берілген (Кесте 1).
Түрі
Мөлшері, мм
Салмақ, кг
D B C
CYCLONE EBM 100 99 251 215 2,3
CYCLONE EBM 125 124 251 220 2,3
CYCLONE EBM 160 159 340 229 3,5
CYCLONE EBM 200 199 339 250 4,2
CYCLONE EBM 250 249 339 250 4,5
CYCLONE EBM 315 314 405 284 6 ,1
Кесте 1.
65
Сипаттамасы 100 125 160 200 250 315
Қуаты, Вт 52 52 85 135 210 225
Өнімділігі, м
3
/сағ 265 370 680 900 1100 1700
Айналым жиілігі, айн/мин 2350 2350 2700 2650 2500 2700
Қысымы, Па 310 310 400 540 580 740
Дыбыс қуатының дəрежесін түзету, дБА, 3 метрден
аспайтын қашықтықта
52 51 57 55 53 53
Тоқтың түрі Айнымалы, бір фазалы
Тоқ жиілігі, Гц 50
Кернеу, В 220-240
Сипаттамасы
TORNADO
EBM 100
TORNADO
EBM 125
TORNADO
EBM 150
TORNADO
EBM 160
TORNADO
EBM 200
TORNADO
EBM 250
TORNADO
EBM 315
Қуаты, Вт 44 46 89 98 134 176 256
Өнімділігі, м
3
/сағ
250 350 560 700 940 1060 1700
Қысымы, Па 357 327 400 450 511 615 735
Айналым жиілігі, айн/мин 2565 2488 2602 2537 2621 2603 2645
Дыбыс қуатының дəрежесін түзету,
дБА, 3 метрден аспайтын қашықтықта
50 50 58 59 64 57 66
Тоқтың түрі Айнымалы, бір фазалы
Тоқ жиілігі, Гц 50
Кернеу, В 220-240
Сипаттамасы
TORNADO
EBM 100
TORNADO
EBM 125
TORNADO
EBM 150
TORNADO
EBM 160
TORNADO
EBM 200
TORNADO
EBM 250
TORNADO
EBM 315
Қуаты, Вт 53 56 121 129 181 221 365
Өнімділігі, м
3
/сағ
270 370 580 755 1040 1153 1830
Қысымы, Па 495 440 553 594 690 842 1050
Айналым жиілігі, айн/мин 2905 2769 2810 2713 2863 2929 2836
Дыбыс қуатының дəрежесін түзету,
дБА, 3 метрден аспайтын қашықтықта
53 53 61 61 67 59 68
Тоқтың түрі Айнымалы, бір фазалы
Тоқ жиілігі, Гц 60
Кернеу, В 220-240

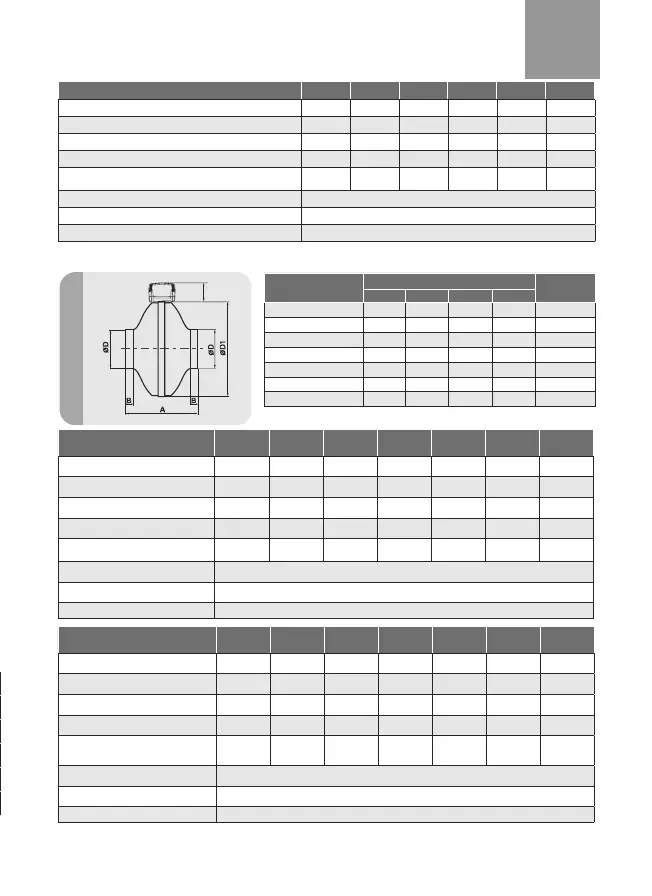

Желдеткіштің TORNADO сыртқы түрі, негізгі өлшемдері, біріктіріп қосылатын өлшемдері мен техникалық сипаттамалары
2-ші суретте және Мөлшерлер мен сипаттамалар кестелерінде берілген (Кесте 2).
Түрі
Мөлшері, мм
Салмақ, кг
D D1 А B
TORNADO EBM 100 100 243 200 23 3,0
TORNADO EBM 125 125 243 202 27 2,9
TORNADO EBM 150 150 333 230 23 4,3
TORNADO EBM 160 160 333 235 25 4,1
TORNADO EBM 200 200 333 223 24 4,7
TORNADO EBM 250 250 333 205 27 5,2
TORNADO EBM 315 315 402 245 25 6,8
Кесте 2.
2ші сурет
