Характеристики
CYCLONE
EBM 100
CYCLONE
EBM 125
CYCLONE
EBM 160
CYCLONE
EBM 200
CYCLONE
EBM 250
CYCLONE
EBM 315
Мощность, Вт 52 52 85 135 210 225
Производительность, м
3
/ч 265 370 680 900 1100 1700
Частота вращения, об/мин 2350 2350 2700 2650 2500 2700
Давление, Па 310 310 400 540 580 740
Корректированный уровень звуковой
мощности, дБА, не более 3 м
52 51 57 55 53 53
Род тока Переменный, однофазный
Частота тока, Гц 50
Напряжение, В 220-240
Характеристики
TORNADO EBM
100
TORNADO EBM
125
TORNADO EBM
150
TORNADO EBM
160
TORNADO EBM
200
TORNADO EBM
250
TORNADO EBM
315
Мощность, Вт 44 46 89 98 134 176 256
Производительность, м
3
/ч 250 350 560 700 940 1060 1700
Давление, Па 357 327 400 450 511 615 735
Частота вращения, об/мин 2565 2488 2602 2537 2621 2603 2645
Корректированный уро-
вень звуковой мощности,
дБА, не более 3 м
50 50 58 59 64 57 66
Род тока Переменный, однофазный
Частота тока, Гц 50
Напряжение, В 220-240
Характеристики
TORNADO EBM
100
TORNADO EBM
125
TORNADO EBM
150
TORNADO EBM
160
TORNADO EBM
200
TORNADO EBM
250
TORNADO EBM
315
Мощность, Вт 53 56 121 129 186 221 365
Производительность, м
3
/ч 270 370 580 755 1040 1153 1830
Давление, Па 495 440 533 594 690 842 1050
Частота вращения, об/мин 2905 2769 2810 2713 2863 2929 2836
Корректированный уро-
вень звуковой мощности,
дБА, не более 3 м
53 53 61 61 67 59 68
Род тока Переменный, однофазный
Частота тока, Гц 60
Напряжение, В 220-240

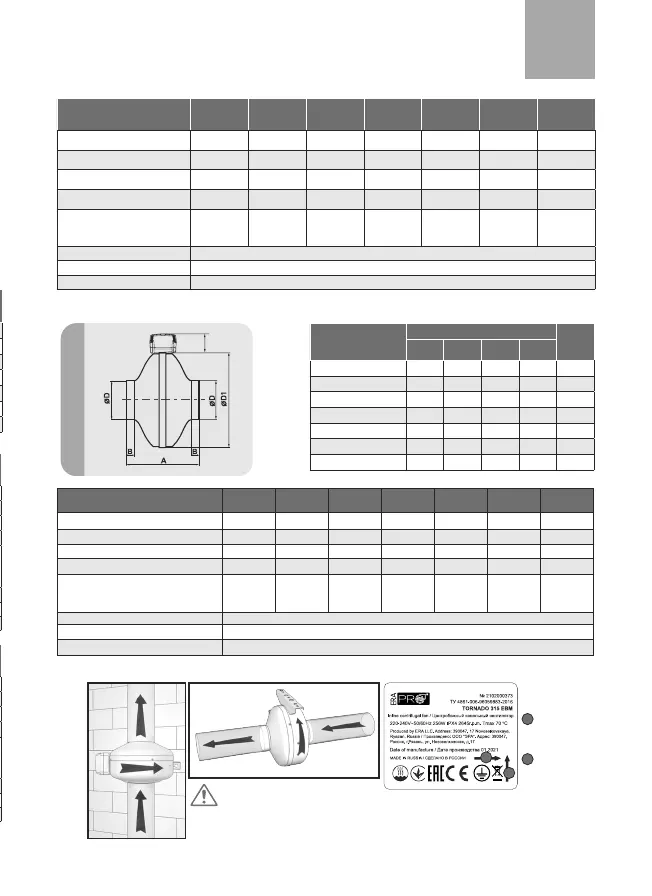

Обозначение вентиляторов TORNADO их внешний вид, габаритные и присоединительные размеры приведены на рис.2
и таблице 2.
Тип
Размеры, мм
Масса, кг,
не более
D D1 А B
TORNADO EBM 100 100 243 200 23 3,0
TORNADO EBM 125 125 243 202 27 2,9
TORNADO EBM 150 150 333 230 23 4,3
TORNADO EBM 160 160 333 235 25 4,1
TORNADO EBM 200 200 333 223 24 4,7
TORNADO EBM 250 250 333 205 27 5,2
TORNADO EBM 315 315 402 245 25 6,8
Таблица 2.
65
Характеристики
TORNADO
EBM EC 100
TORNADO
EBM EC 125
TORNADO
EBM EC 150
TORNADO
EBM EC 160
TORNADO
EBM EC 200
TORNADO
EBM EC 250
TORNADO
EBM EC315
Мощность, Вт 68 75 72 75 90 156 156
Производительность, м
3
/ч 420 445 485 510 870 1065 1445
Давление, Па 710 650 423 400 465 535 475
Частота вращения, об/мин 3579 3455 2728 2689 2502 2641 1986
Корректированный уро-
вень звуковой мощности,
дБА, не более 3 м
59 61 59 60 69 57 55
Род тока Переменный, однофазный
Частота тока, Гц 50
Напряжение, В 220-240
EBM EC - электронно-коммутируемый двигатель
Обозначение вентиляторов MARS их внешний вид, габаритные и присоединительные размеры приведены на рис.3 и
таблице 3.
Тип
Размеры, мм
Масса,
кг,
не более
D D1 А B
MARS GDF 100 100 243 200 23 2,9
MARS GDF 125 125 243 202 27 2,9
MARS GDF 150 150 333 230 23 4,1
MARS GDF 160 160 333 235 25 4,1
MARS GDF 200 200 333 223 24 5,0
MARS GDF 250 250 333 205 27 5,4
MARS GDF 315 315 402 238 25 6,6
Таблица 3
Характеристики
MARS GDF
100
MARS GDF
125
MARS GDF
150
MARS GDF
160
MARS GDF
200
MARS GDF
250
MARS GDF
315
Мощность, Вт 62 64 101 102 144 177 278
Производительность, м
3
/ч 245 340 550 655 935 1020 1500
Давление, Па 355 310 374 390 490 587 725
Частота вращения, об/мин 2587 2505 2605 2578 2654 2544 2502
Корректированный уровень звуко-
вой мощности, дБА, не более 3 м
55 54 60 60 70 60 61
Род тока Переменный, однофазный
Частота тока, Гц 50
Напряжение, В 220-240
Рисунок 3
Направление потока при установке CYCLONE / TORNADO / MARS
ВНИМАНИЕ!
Направление потока см. на кор-
пусе вентилятора.
1
2
Обозначение
стрелок
Стрелка
направления
потока.
Стрелка
направления
вращения
рабочего
колеса.
2
1
