Подключение вентилятора к сети
ВНИМАНИЕ! Вентилятор и вспомогательное контролирующее оборудование должно быть изолировано от
электропитания во время установки и/или обслуживания. Оборудование должно быть заземлено.
Снимите крышку с распределительного блока, изучите электромонтажную схему (CYCLONE EBM / TORNADO
EBM / MARS GDF Рис.4 и TORNADO EC Рис.5;) и произведите необходимые подключения. Убедитесь в нали-
чии заземления. После окончания соединительных работ и проверки присоединений к распределительной
коробке переместите крышку и убедитесь, что она закреплена.
Установка: Длина прочно установленного трубопровода от вентилятора должна быть не менее 1000 мм.
Более короткий трубопровод должен быть оснащен жесткой крышкой/решеткой, отвечающей стандарту
EN ISO 13857: 2008.

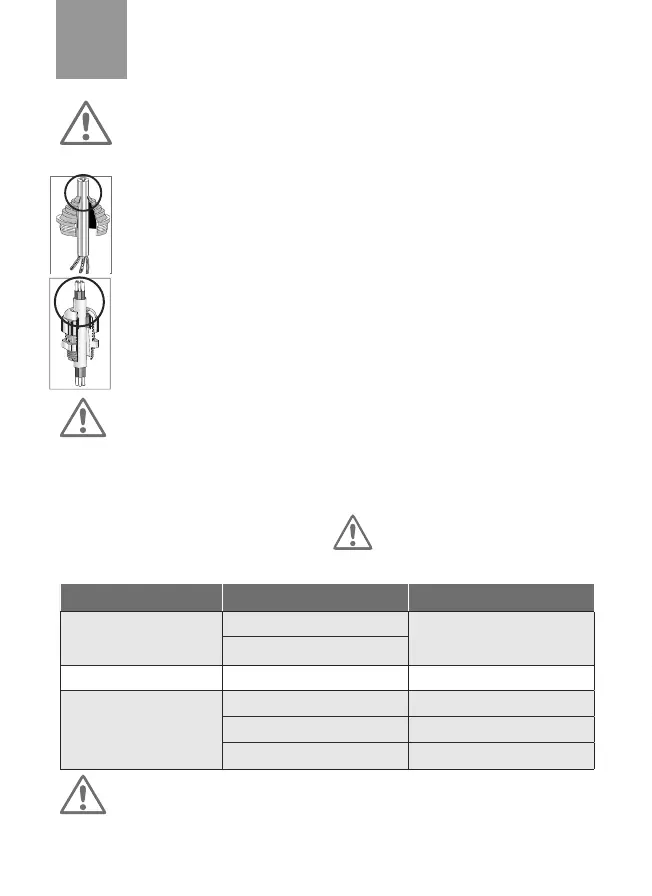

При подключении вентилятора MARS / TORNADO с IP44 через первый срез на ступенчатом сальнике
требуется провести сетевой кабель диаметром не менее 5,5 мм. Кабель меньшего диаметра можно
использовать при проколе сальника отверткой с плоским жалом (на сальнике присутствует разметка
по диаметру кабеля).
При подключении вентилятора MARS / TORNADO с IP44 через гермоввод требуется провести сетевой
кабель диаметром не менее 4 мм.
Гермоввод предназначен для герметичного ввода-вывода кабелей из проводов в корпусах щитового
электрооборудования.
Конструкция прижимной гайки имеет специальные стопорные засечки, предотвращающие самораз-
винчивание. Защитная мембрана предотвращает попадание пыли внутрь корпуса и позволяет до-
стичь степень защиты IP44 и выше.
• Отключить вентилятор от сети;
• Демонтировать вентилятор, отсоединив его от воздухово-
дов и воздухораспределителей и сняв с места установки;
• Удалить пыль с лопастей рабочего колеса, используя
мягкую сухую щётку или ткань;
• Очистить лопасти рабочего колеса вентилятора, исполь-
зуя моющий раствор;
• Протереть все детали из пластмассы мягкой тканью,
смоченной в мыльном растворе;
• Протереть все поверхности насухо;
• Собрать вентилятор и установить на место;
• Производить очистку рекомендуется раз в 6 месяцев.
ВНИМАНИЕ!
Не допускается попадание моющего раствора
на электродвигатель!
Возможные неполадки и способы их устранения
ВНИМАНИЕ!
Вентилятор и вспомогательное контролирующее оборудование должно быть изолировано от электропита-
ния во время установки и/или обслуживания. Оборудование должно быть заземлено.
Неисправность Вероятная причина Способ устранения
При подключении к сети вентиля-
тор не вращается, не реагирует
на органы управления.
Не подключена питающая сеть.
Необходимо обратиться к специалисту.
Неисправность во внутреннем
подключении.
Низкий расход воздуха. Засорена система вентиляции. Очистите систему вентиляции.
Повышенный шум или вибрация.
Засорена крыльчатка. Очистите крыльчатку
Вентилятор не закреплен или неверно
смонтирован.
Устраните ошибку монтажа.
Засорена система вентиляции. Очистите систему вентиляции.
Техническое обслуживание
ВНИМАНИЕ! Вентиляторы MARS / TORNADO на усмотрение производителя могут комплектоваться сальни-
ком или гермовводом. ООО «ЭРА» оставляет за собой право без предварительного уведомления покупателя
вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения
его свойств.
Товар соответствует требованиям:
ТР ТС 004/2011 - «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 - «Электромагнитная совместимость технических средств»;
ТР ТС 010/2011 - «О безопасности машин и оборудования»;
ТР ЕАЭС 037/2016 - «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».
Декларация соответствия на ЭЛЕКТРОВЕНТИЛЯТОРЫ ОБЩЕГО НАЗНАЧЕНИЯ ЦЕНТРОБЕЖ-
НЫЕ КАНАЛЬНЫЕ ПЛАСТИКОВЫЕ серии CYCLONE.
EAЭС N RU Д-RU.HB11.B.03791/20. Срок действия с 05.02.2020 по 04.02.2025 включительно.
Декларация соответствия на ЭЛЕКТРОВЕНТИЛЯТОРЫ ОБЩЕГО НАЗНАЧЕНИЯ ЦЕНТРОБЕЖ-
НЫЕ КАНАЛЬНЫЕ МЕТАЛЛИЧЕСКИЕ серий TORNADO / MARS
EAЭС N RU Д-RU.HB11.B.03793/20. Срок действия с 05.02.2020 по 04.02.2025 включительно.
Сведения о сертификате: Сертификат соответствия № RU C-RU.MM06.B.00090. Срок действия с 01.09.2016 по
31.08.2021. Серия RU № 0074798. Выдан органом по сертификации продукции ООО «Глобал Стандарт». Адрес: 109316,
город Москва, Волгоградский проспект, дом 28, строение 1.
Изготовитель / Замена производится по адресу: ООО «ЭРА», 390047, Россия, г. Рязань, ул. Новоселковская, 17
Тел./факс: (4912)24-16-00, E-mail: sale@era.trade, www.era.trade
