1. Отключить питание электросети.
2. Открыть хомут, потянув за язычок вверх.
3. Вынуть корпус вентилятора из базы.
4. Приложить базу к монтажной поверхности и отметить отверстие для винтов.
5. Просверлить отверстия, зафиксировать базу вентилятора на монтажной поверхности с помощью винтов.
6. Установить корпус, плотно соединив хомут.
!
При установки кнопки переключения скоростей уровень защиты снижается до IP42.
4
5
1. Удалить заглушку при помощи широкой плоской отвертки. Для этого вставить отвертку в паз заглушки на корпусе
клеммной коробки и резким ударом руки выбить заглушку.
2. Установить кнопку в проделанное отверстие.
3. Подключить согласно схеме при помощи разъемов РПИ-М(н) 1,5-6,3 (3 шт., в комплект не входят). Для подключе-
ния необходимо завести провода в плоские разъемы и зажать пресс-клещами. Также можно выполнить соединение
контактов другими безопасными способами: при помощи скрутки, пайки, сварки.
:
Рисунок 2.
TYPHOON

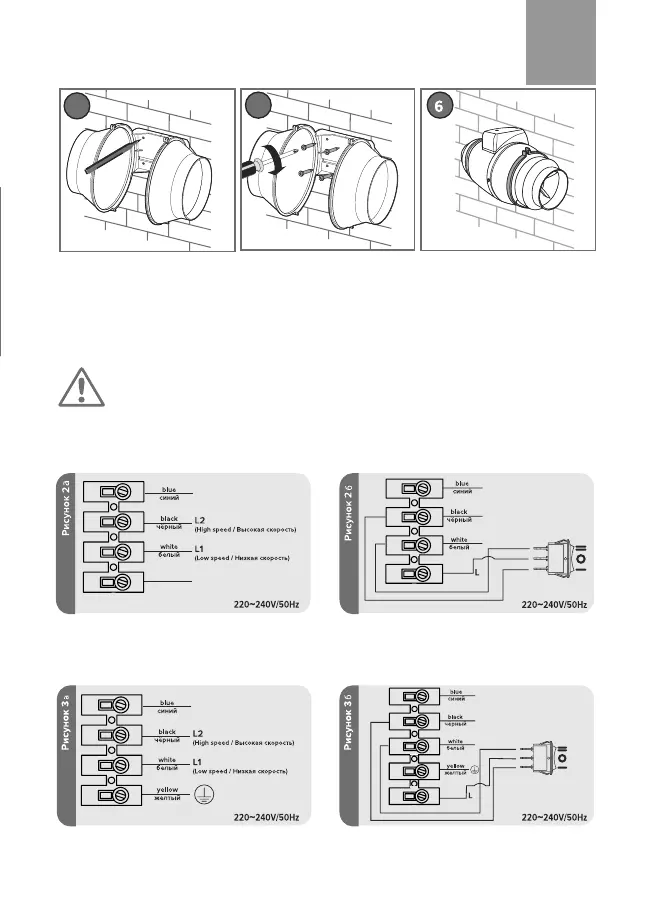

Электромонтажная схема подключения для моделей
с диаметром фланца 100 - 200 (для вентиляторов без
кнопки переключения скоростей)
Электромонтажная схема подключения для моделей
с диаметром фланца 100 - 200 (для вентиляторов с
кнопкой переключения скоростей)
Электромонтажная схема подключения для моделей
с диаметром фланца 250, 315 (для вентиляторов без
кнопки переключения скоростей)
Электромонтажная схема подключения для моделей
с диаметром фланца 250, 315 (для вентиляторов с
кнопкой переключения скоростей)
Рисунок 3.
N
(Neutral)
N
(Neutral)
N
(Neutral)
N
(Neutral)
