Ergotron Glide Wall Mount HD - Wood Stud Mount; Installation Steps for Wood Studs

6 of 14
888-61-015-W-01 rev. C • 01/13

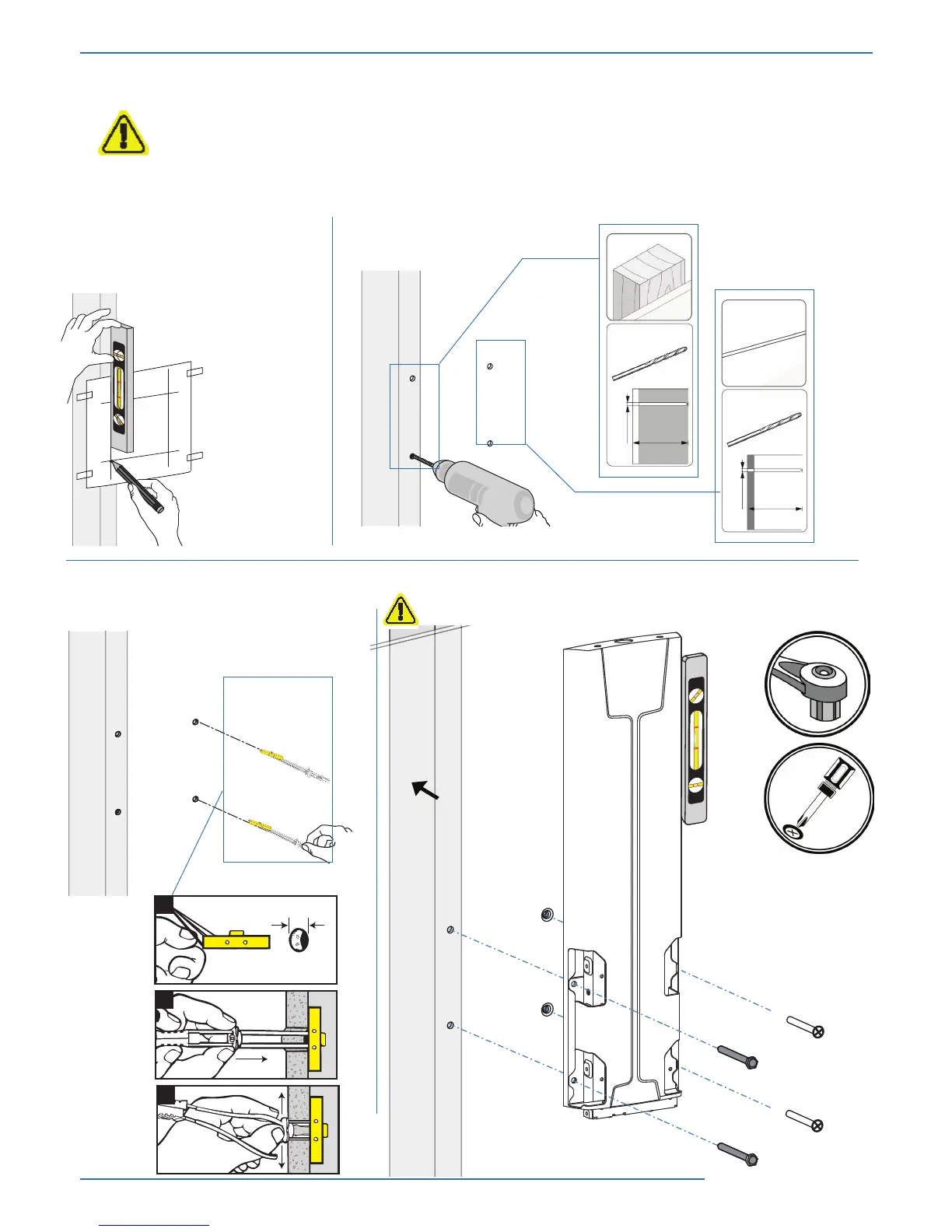

Wood Stud Mount
CAUTION: Before mounting, read "Determine Mounting Height" Instructions on page 5!
a b
c
d
Place template
on wall so
that it covers
at least one
wood stud
and mark the
mounting
holes with a
pencil.
Drill 4 holes: 2 at stud and 2 at solid wall using appropriate bits.
Insert wall anchors into
wall (not wood stud).
Attach lift assembly to wall using 1/4-20 screws and lag bolts.
Tighten bolts with socket wrench and screw driver.
DO NOT
OVER TIGHTEN
13 mm
W-A
7/32”
80mm
1/2”
Drill 1/2" diameter hole. Hold
metal channel at alongside
plastic straps and slide channel
through hole.
Taladre un agujero de 1/2 pulg.
de diámetro. Sostenga la
canaleta metálica a lo largo de
las tiras plásticas y deslícela a
través del agujero.
Hold ends of straps between
thumb and forenger and
pull toward you until channel
rests ush behind wall. Slide
plastic cap along straps with
other hand until ange of cap
is ush with wall.
Sostenga las puntas de las
tiras entre sus dedos pulgar e
índice y tire de ellas hacia
usted hasta que la canaleta
quede al ras detrás de la
pared. Con la otra mano,
deslice la tapa plástica a lo
largo de las tiras hasta que la
brida de la tapa quede al ras
de la pared.
Snap straps at wall by pushing
side to side, snapping o
straps level with ange of cap.
Rompe las tiras en la pared
empujándolas de lado a lado,
soltando las tiras que queden
al nivel de la brida de la tapa.
2
3
1
1/2" diameter
1/2 pulg. de dia.
Drill 1/2" diameter hole. Hold
metal channel at alongside
plastic straps and slide channel
through hole.
Taladre un agujero de 1/2 pulg.
de diámetro. Sostenga la
canaleta metálica a lo largo de
las tiras plásticas y deslícela a
través del agujero.
Hold ends of straps between
thumb and forenger and
pull toward you until channel
rests ush behind wall. Slide
plastic cap along straps with
other hand until ange of cap
is ush with wall.
Sostenga las puntas de las
tiras entre sus dedos pulgar e
índice y tire de ellas hacia
usted hasta que la canaleta
quede al ras detrás de la
pared. Con la otra mano,
deslice la tapa plástica a lo
largo de las tiras hasta que la
brida de la tapa quede al ras
de la pared.
Snap straps at wall by pushing
side to side, snapping o
straps level with ange of cap.
Rompe las tiras en la pared
empujándolas de lado a lado,
soltando las tiras que queden
al nivel de la brida de la tapa.
2
3
1
1/2" diameter
1/2 pulg. de dia.
Drill 1/2" diameter hole. Hold
metal channel at alongside
plastic straps and slide channel
through hole.
Taladre un agujero de 1/2 pulg.
de diámetro. Sostenga la
canaleta metálica a lo largo de
las tiras plásticas y deslícela a
través del agujero.
Hold ends of straps between
thumb and forenger and
pull toward you until channel
rests ush behind wall. Slide
plastic cap along straps with
other hand until ange of cap
is ush with wall.
Sostenga las puntas de las
tiras entre sus dedos pulgar e
índice y tire de ellas hacia
usted hasta que la canaleta
quede al ras detrás de la
pared. Con la otra mano,
deslice la tapa plástica a lo
largo de las tiras hasta que la
brida de la tapa quede al ras
de la pared.
Snap straps at wall by pushing
side to side, snapping o
straps level with ange of cap.
Rompe las tiras en la pared
empujándolas de lado a lado,
soltando las tiras que queden
al nivel de la brida de la tapa.
2
3
1
1/2" diameter
1/2 pulg. de dia.
W-C
