888-97-131-W-00 rev.E • 11/12
10 of 14
4x
M5 x 13mm
Use the M5 x 13 mm screws
when mounting to the back of
the LX Large Display Cart.
• LX Large Display Cart
2x
M5 x 10mm
2x
M5 x 10mm
M5x13mm
GO TO NEXT PAGE...
IR A LA PÁGINA SIGUIENTE...
PAGE SUIVANTE…
WEITER AUF DER NÄCHSTEN SEITE...
GA NAAR VOLGENDE PAGINA...
VAI ALLA PAGINA SUCCESSIVA...
次のページに進む・・・
转下页...
다음 페이지에서 계속...

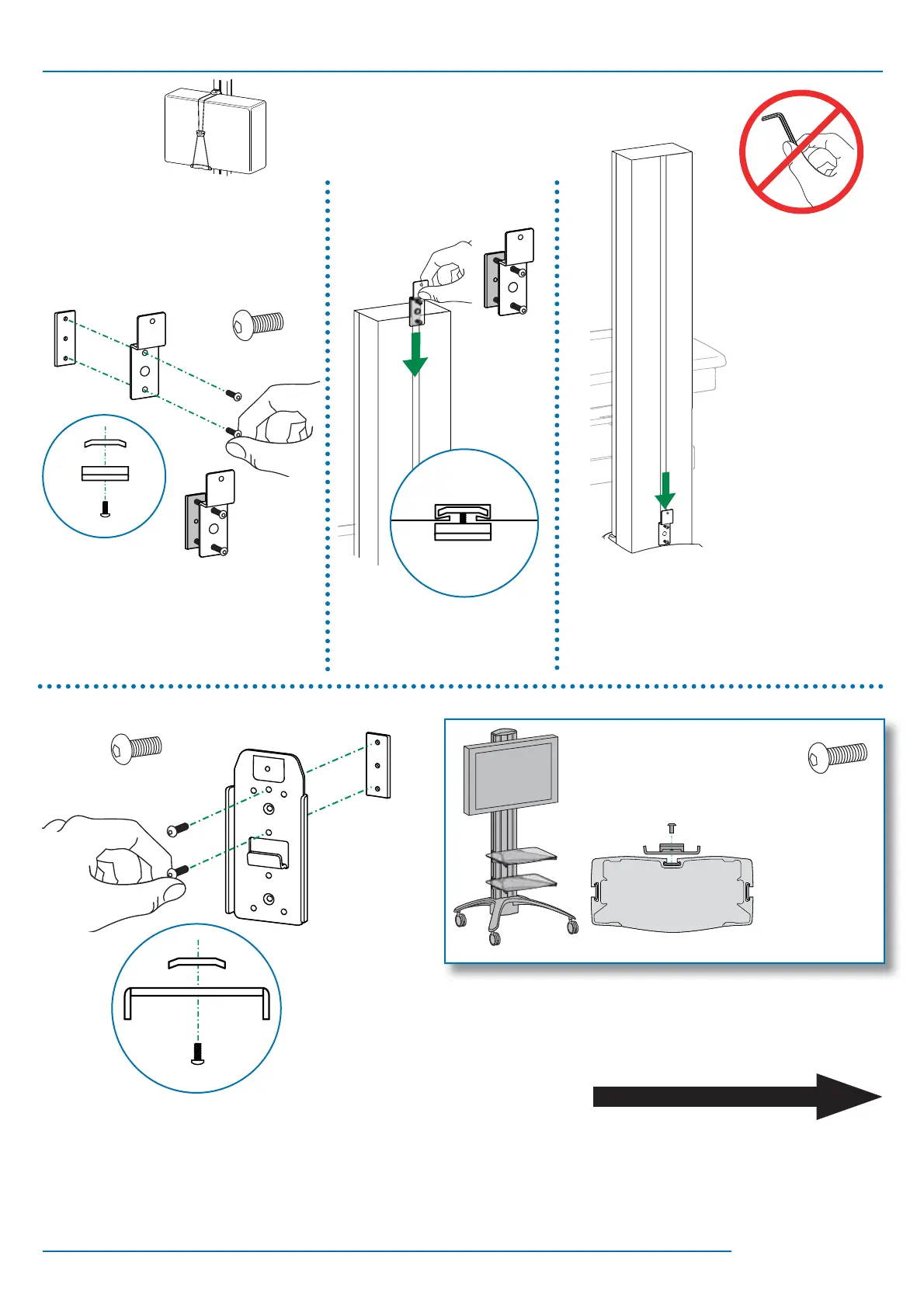

T-Slot Bracket for
Carts Including
StyleView
Top View
Vista superior
Vue de haut
Ansichtvon oben
Bovenaanzicht
Vista dall’alto
上面
俯视图
상단도
abc
Do not tighten, leave
loose for attachment to
CPU Holder
No apretar, dejar ojo
para conexión al Soporte
para CPU
Ne pas serrer pour
permettre la xation au
Support d’unité centrale
Nicht festziehen, zum
Anbringen des CPU-
Halters gelöst lassen
Niet vastzetten, los laten
zitten voor bevestiging
aan CPU-houder
Non stringere, lasciare
lento per il collegamento
al sostegno per CPU
CPUホールダーが取り付
けられるように、締め付
けず緩めた状態にしてお
いてください
N不要拧紧，留一点松动安
装主机固定座
CPU 홀더에 부착할
수 있도록 조이지 말고
헐겁게 두십시오.
1
2
To Next Page
