2

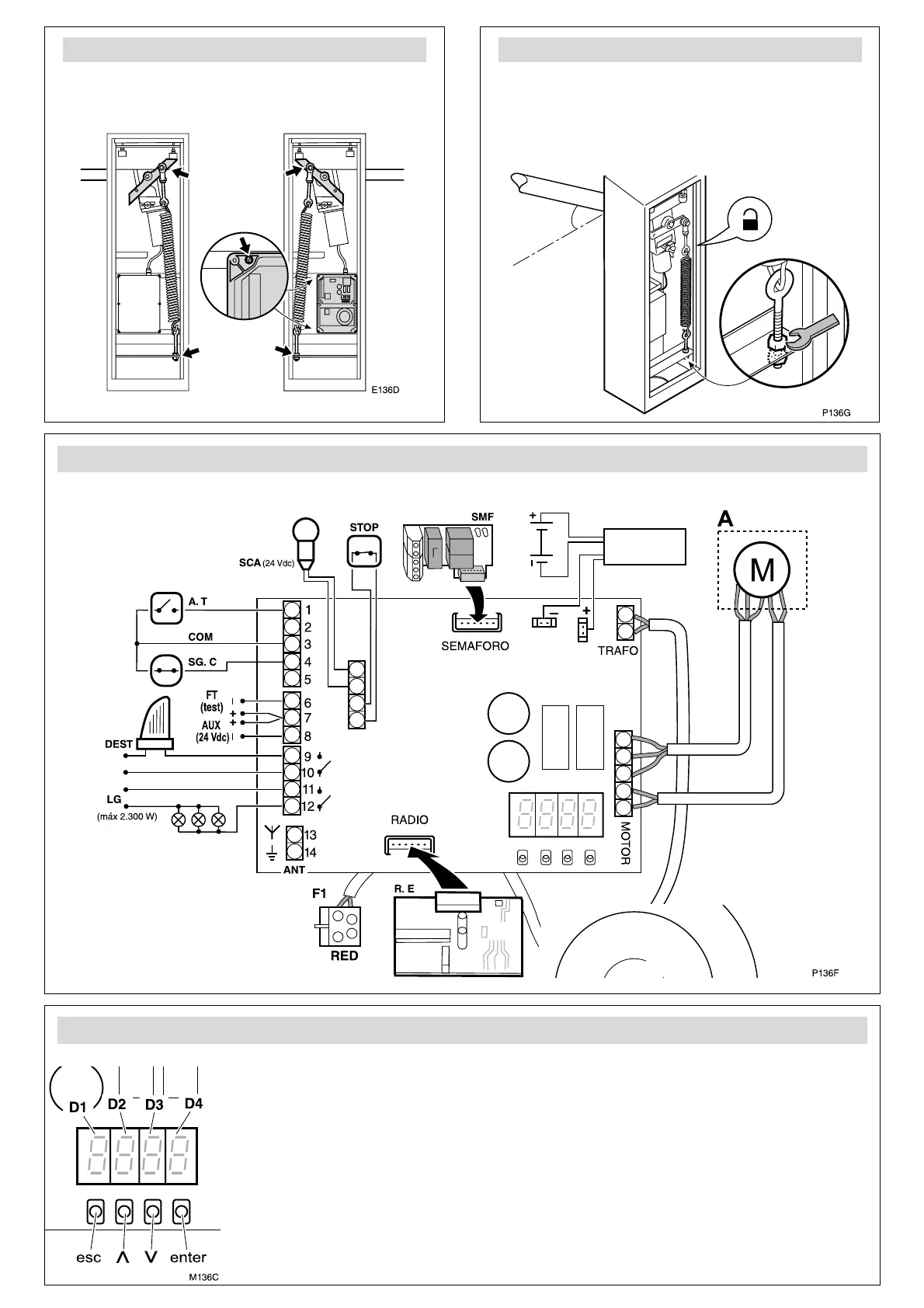

Cambio de lado
Barrera derecha Barrera izquierda
45º
Equilibrado
Desbloquear
PARA UN CORRECTO FUNCIONAMIENTO, ES
IMPRESCINDIBLE EQUILIBRAR LA BARRERA.
• Desbloquee el accionador y tense el muelle hasta
que la barrera quede equilibrada a 45º.
NTS
324E, NTS
424E, NTS
624E:
230Vac/
50Hz
NTS
324EM, NTS
424EM, NTS
624EM:
125Vac/
60Hz
CHG
BAT: (2x12V)
BATTERY
IN/OUT
Conexionado general
D1 y D2:
CL (fijo) Barrera cerrada
CL (parpadeando) Barrera cerrando
OP (fijo) Barrera abierta
OP (parpadeando) Barrera abriéndose
XX (cuenta atrás) Barrera en espera
StOP Accionador desbloqueado
PA (fijo) Pausa (maniobra no finalizada)
rS (fijo)
Barrera buscando posición de cierre
D3 y D4:
C5 Dispositivo de seguridad en
cierre activado
E1 Encoder motor detenido
F1 Límite de fuerza rebasado
bA Batería en funcionamiento
Ftço Fotocélulas defectuosas
(testeo)
Indicaciones del display
